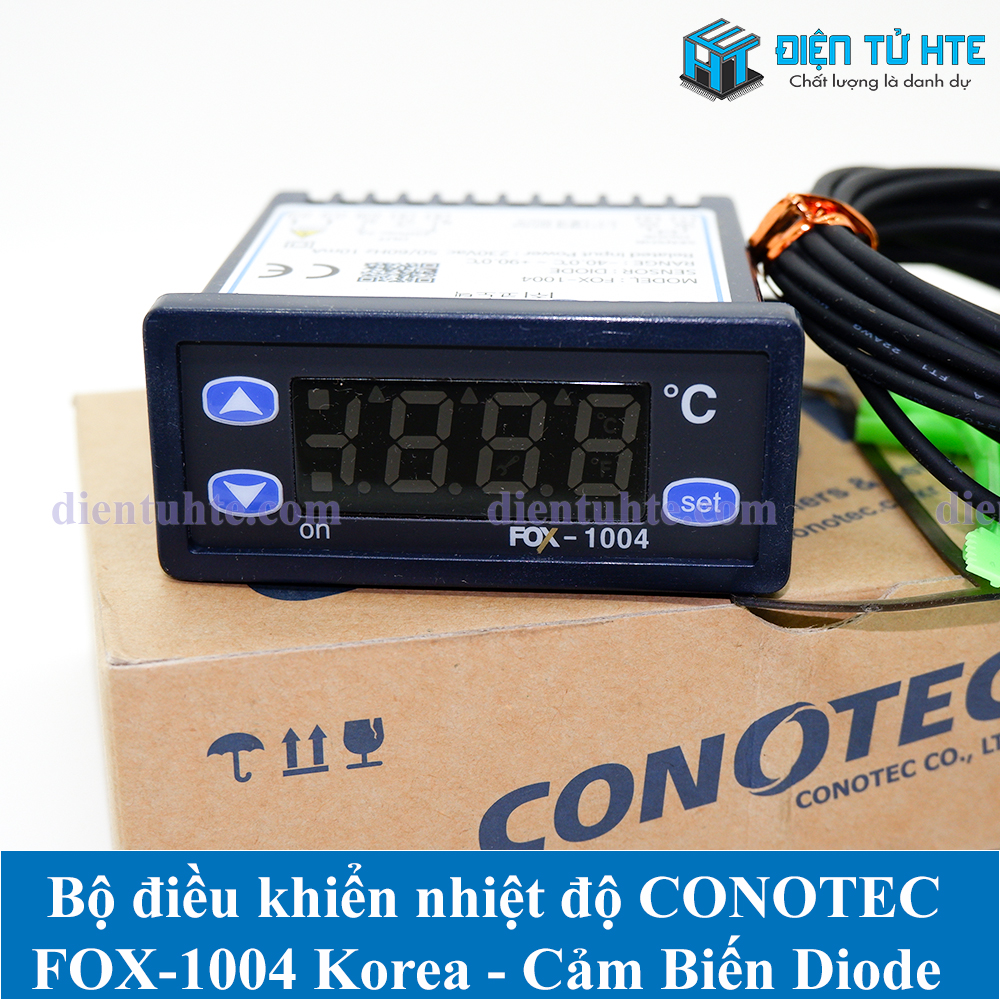

Bộ điều khiển nhiệt độ CONOTEC FOX-1004 Sensor Diode 230VAC
Chức năng của sản phẩm
- Dùng để điều khiển làm nóng (heating) và làm lạnh (cooling)
- Điều chỉnh thời gian hoãn của ngõ ra / Cân chỉnh nhiệt độ hiện hành
Ứng dụng
- Ứng dụng trong công nghiệp: điều khiển thiết bị làm nóng hoặc làm lạnh như lò hơi, máy nén lạnh, …
- Ứng dụng trong chăn nuôi: ấp trứng (gà, vịt, …); sưởi ấm cho gia súc, gia cầm, …

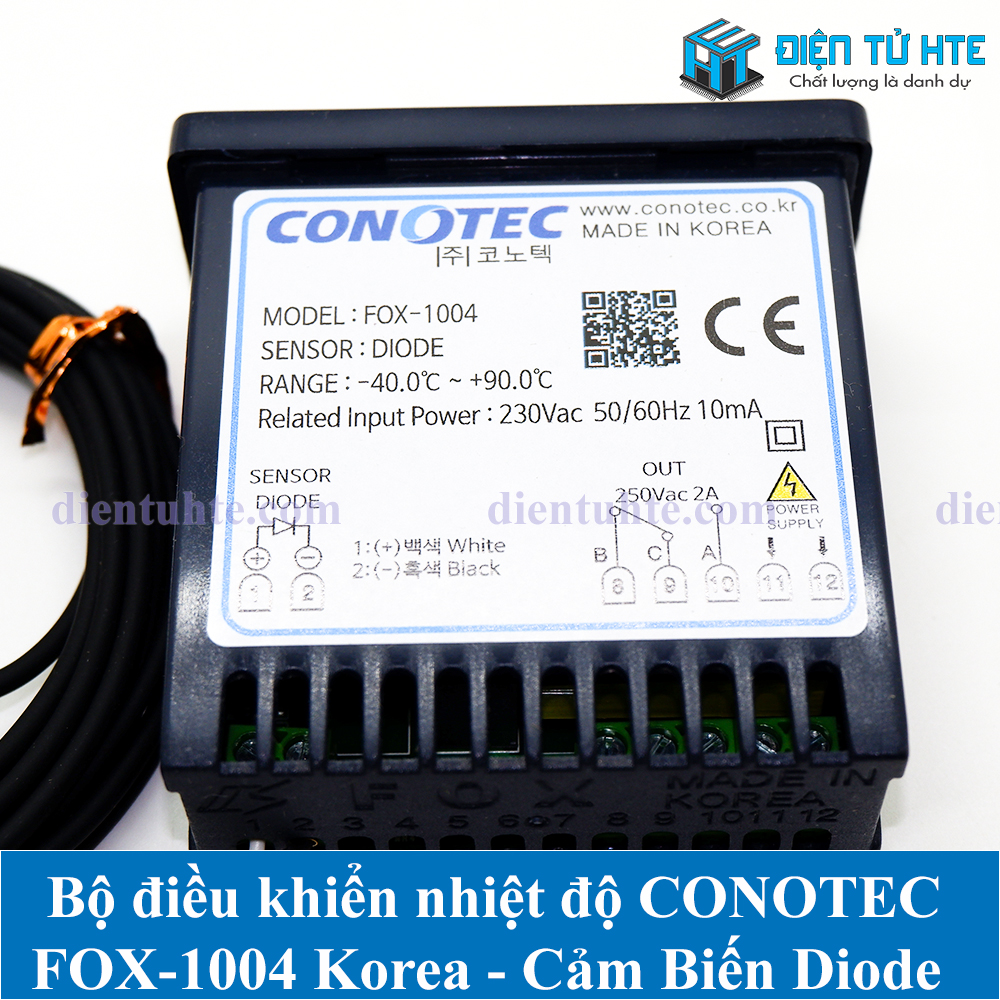

Hướng dẫn cách đấu nối
- Cảm biến (đầu dò): Dây + (màu trắng) vào chân số 1; Dây – (màu đen) vào chân số 2
- Nguồn:
- Nguồn chính: vào chân số 11 và 12
- Nguồn cấp vào chân chung của relay (ngõ ra): dùng 1 đoạn dây ngắn nối từ chân số 11 qua số 9
- Tải (máy nén, điện trở đố nóng, bóng đèn, quạt, …): vào chân số 10 và 12
Thông số kỹ thuật
- Kích thước(mm): 77(W) × 35(H) × 77(D)
- Khoảng nhiệt độ hoạt động: -40.0~90.0℃
- Nhiệt độ hiển thị: -50.0~100.0℃
- Đầu dò (cảm biến): Diode (dây dài : 3M)
- Hiển thị chính xác: ±1% rdg ± 1 digit
- Ngõ ra: 1relay(1C) 250 VAC 2A
- Phương thức điều khiển: ON/OFF
- Kích thước lỗ cắt khi lắp đặt(mm): 71(W) × 29(H)
- Nguồn điện: 230VAC 50/60Hz
- Cài đặt chương trình: dùng phím Set/Up/Down
- Môi trường (Nhiệt độ, Độ ẩm): 0~55℃(32~131℉), 35~80%RH
- Trọng lượng (bao gồm cả hộp): 245g
Bảng thông số cài đặt Conotec FOX-1004
Download tài liệu hướng dẫn bộ điều khiển nhiệt độ Conotec FOX-1004
► Manual Conotec FOX-1004
