IC đệm dòng ULN2803 ULN2803AG

Viết đánh giá
Mã SKU: ICC0011
Tình trạng: Còn 80 sản phẩm
6.000₫
IC đệm dòng ULN2803 ULN2803AG Mô tả ULN2803  là một vi mạch đệm, bản chất cấu tạo là các mảng darlington chịu được dòng điện lớn và điện áp cao, trong đó có chứa 8 cặp transistor NPN ghép darlington cực góp hở với cực phát chung. Mỗi kênh của ULN 2803 có một diode chặn có thể sử dụng trong trường hợp tải có tính cảm...
Kiểu chân


IC đệm dòng ULN2803 ULN2803AG

Mô tả

ULN2803  là một vi mạch đệm, bản chất cấu tạo là các mảng darlington chịu được dòng điện lớn và điện áp cao, trong đó có chứa 8 cặp transistor NPN ghép darlington cực góp hở với cực phát chung. Mỗi kênh của ULN 2803 có một diode chặn có thể sử dụng trong trường hợp tải có tính cảm ứng, ví dụ như các relay.

Thông số kỹ thuật

  • -   Điện áp Vcc max: 50V
  • -   Điện áp đầu vào: <5V
  • -   Dòng điện chân C: 500mA
  • -   Tổng dòng điện chạy chân âm: -2.5A
  • -   Dải nhiệt độ: - 65 ͦ C – 150 ͦ C
  • -   Thời gian trễ mức áp thấp -> cao: 130ns
  • -   Thời gian trễ mức áp cao -> thấp: 20ns
  • -   Kiểu chân: DIP-18/SOP-18

Tính năng:

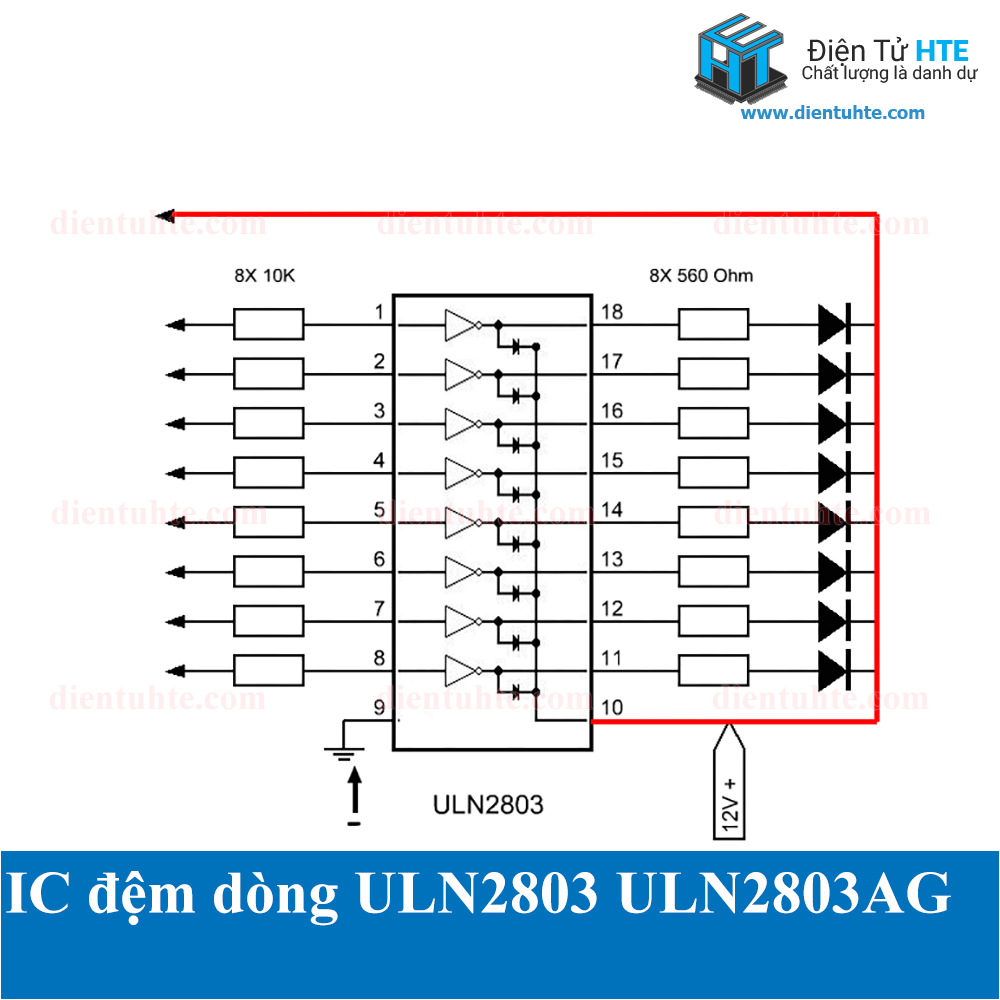

Sử dụng trong các mạch đệm điều khiển động cơ một chiều, động cơ bước, khối hiển thị ma trận led,...

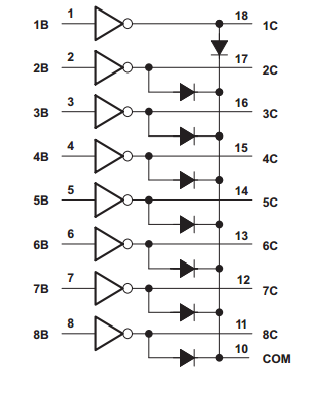

Sơ đồ chân trong ULN2803:

Sơ đồ chân trong ULN2803
