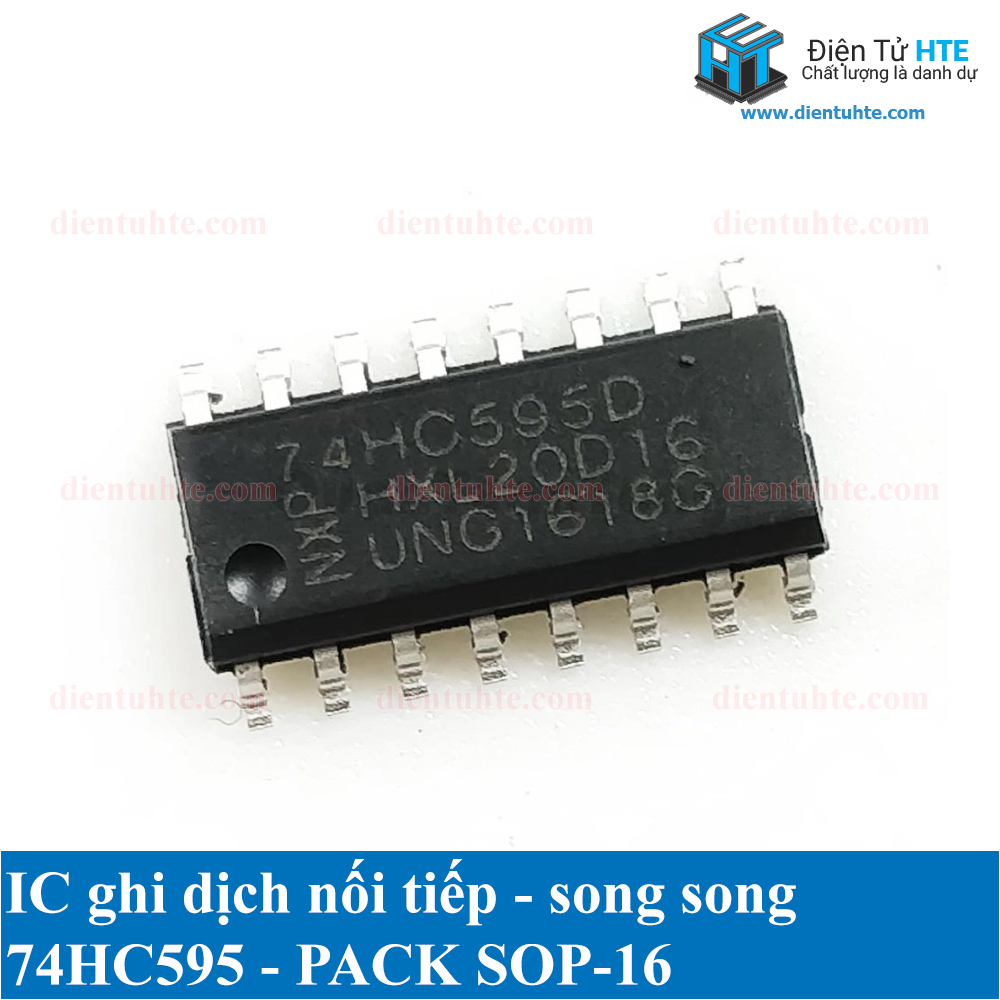

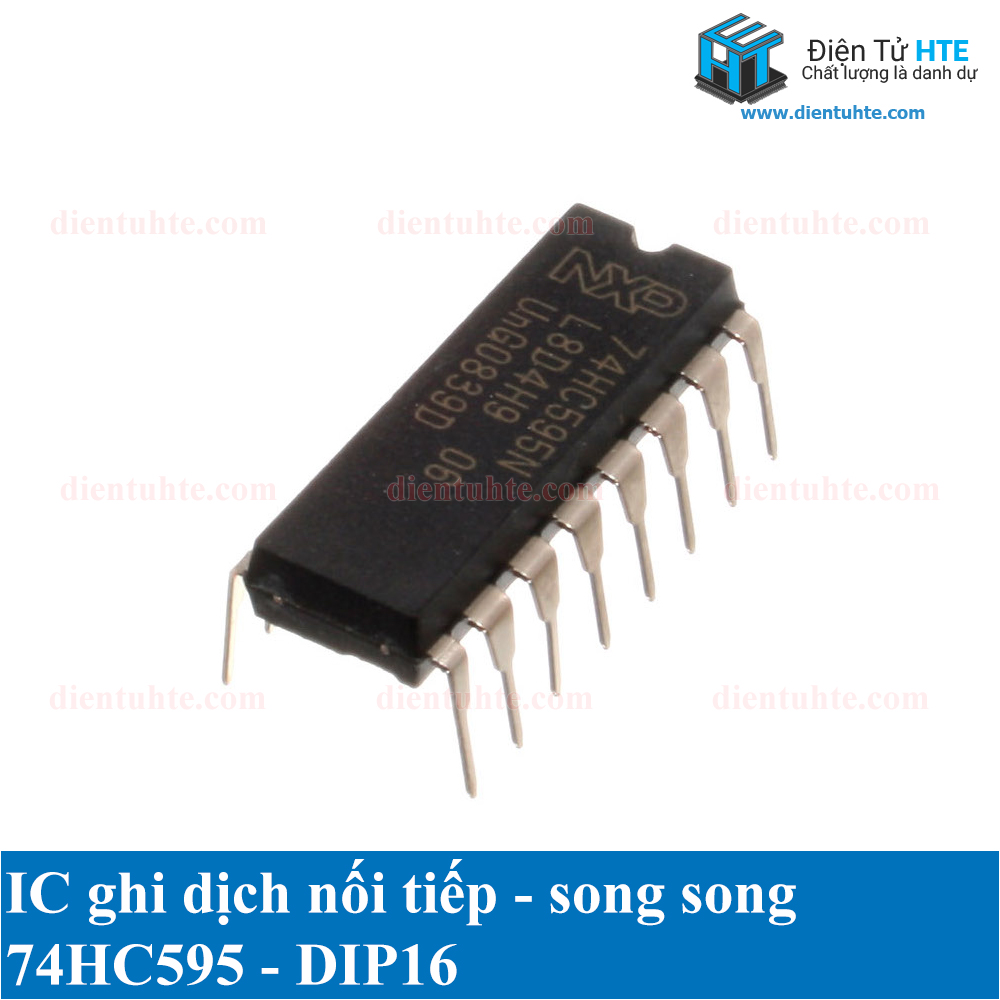

IC ghi dịch 74HC595
Tính năng
- IC ghi dịch và chốt dữ liệu
- Rất hay được sử dụng trong mạch điện tử do mở rộng được chân vi điều kiển.
- Sử dụng trong học tập, nghiên cứu, thương mại.
Thông số kỹ thuật cơ bản:
- Điện áp hoạt động: 2-6V
- Số bit: 8 bit
- Các chi tiết khác xem thêm tại Datasheet của IC

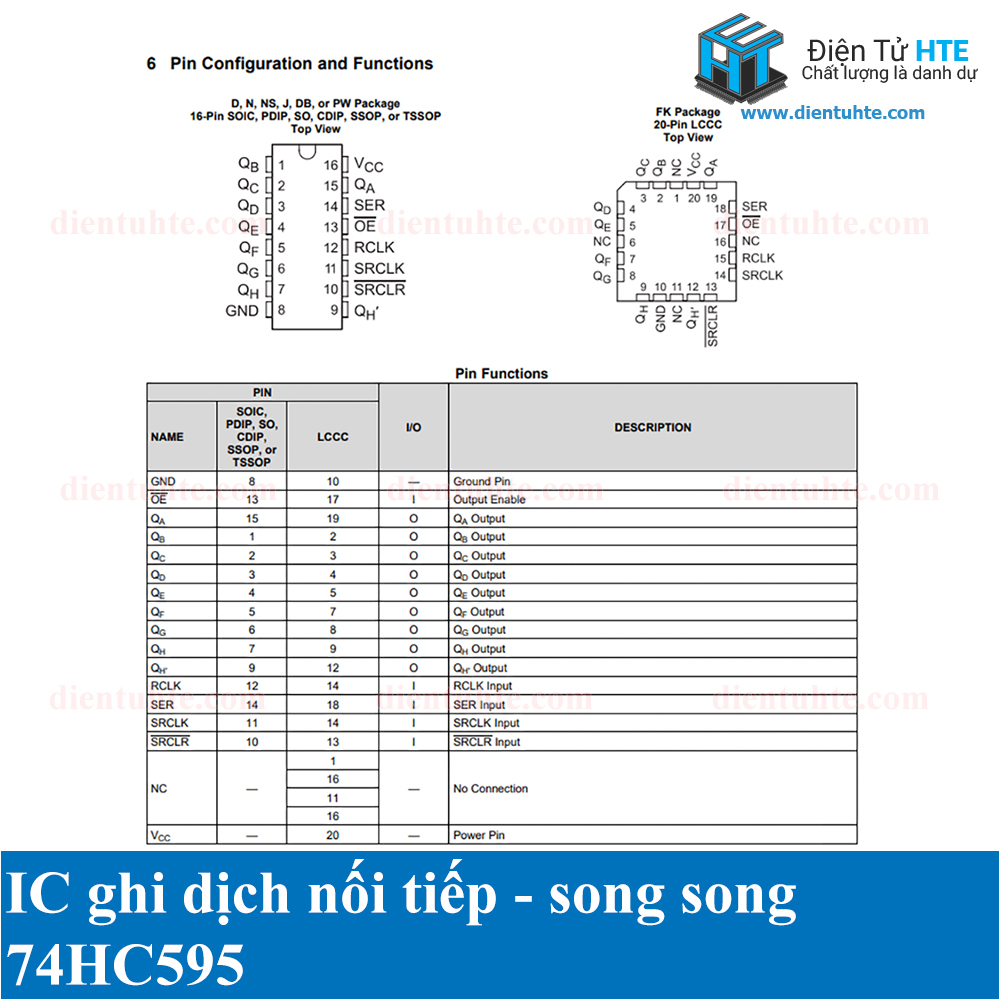

Mô tả:
- Chân 14: đầu vào dữ liệu nối tiếp. Tại 1 thời điểm xung clock chỉ đưa vào được 1 bit
- (output) QA=>QH : trên các chân (15,1,2,3,4,5,6,7)
- Xuất dữ liệu khi chân chân 13 tích cực ở mức thấp và có một xung tích cực ở sườn âm tại chân chốt 12
- (output-enable)
- Chân 13 : Chân cho phép tích cực ở mức thấp (0). Khi ở mức cao, tất cả các đầu ra của 74595 trở về trạng thái cao trở, không có đầu ra nào được cho phép.
- (SQH) Chân 9: Chân dữ liệu nối tiếp. Nếu dùng nhiều 74595 mắc nối tiếp nhau thì chân này đưa vào đầu vào của con tiếp theo khi đã dịch đủ 8 bit.
- (Shift clock) Chân 11: Chân vào xung clock . Khi có 1 xung clock tích cực ở sườn dương(từ 0 lên 1) thì 1bit được dịch vào ic.
- (Latch clock) Chân 12: xung clock chốt dữ liệu. Khi có 1 xung clock tích cực ở sườn dương thì cho phép xuất dữ liệu trên các chân output. Lưu ý có thể xuất dữ liệu bất kỳ lúc nào bạn muốn, dụ đầu vào chân 14 dc 2 bit khi có xung clock ở chân 12 thì dữ liệu sẽ ra ở chân Qa và Qb (chú ý chiều dịch dữ liệu từ Qa=>Qh
- (Reset) Chân 10: khi chân này ở mức thấp(mức 0) thì dữ liệu sẽ bị xóa trên chip
Datasheet: 74HC595
