Thông số kỹ thuật:

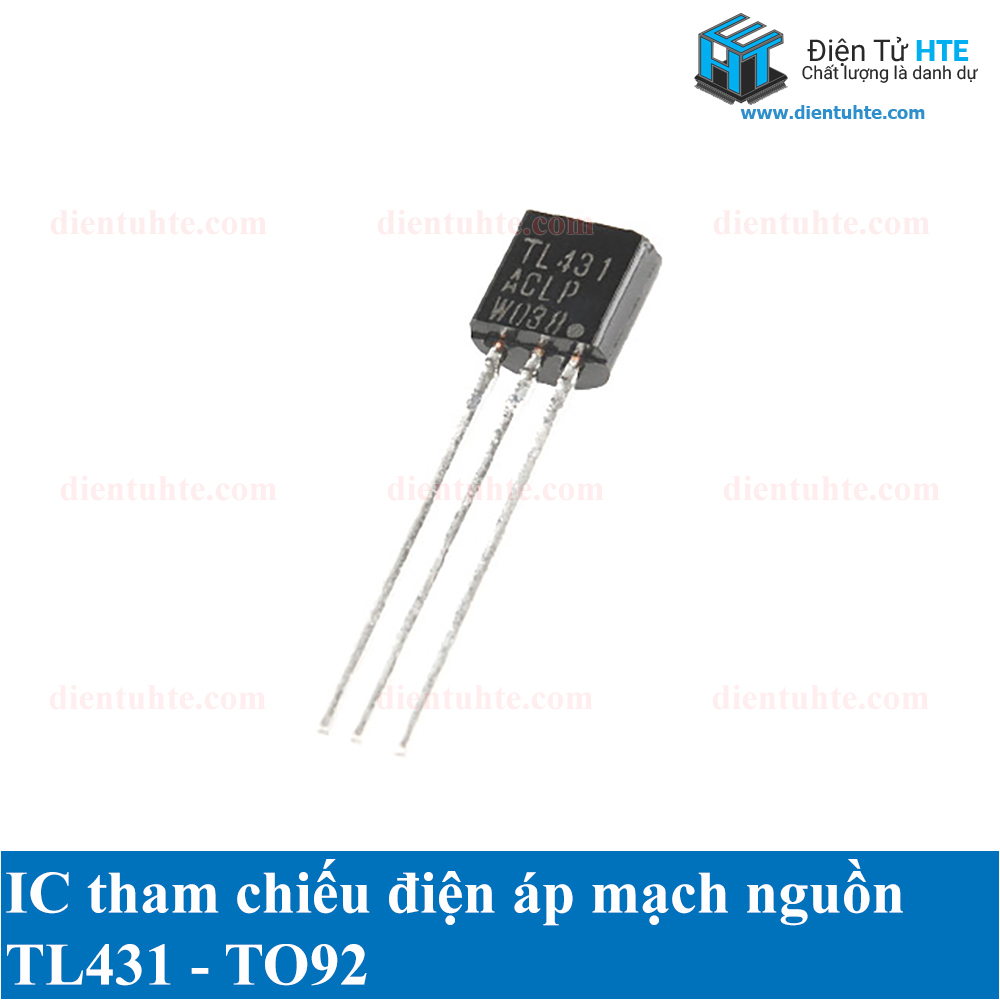

IC TL431 là mạch so sánh điện áp dùng OPAMP có thể lập trình được, với sự đảm bảo ổn định nhiệt độ trên phạm vi toàn bộ dải nhiệt độ làm việc. Điện áp đầu ra được thiết lập ở giá trị bất kỳ trong khoảng 2.5 V đến 36 V với hai điện trở bên ngoài.

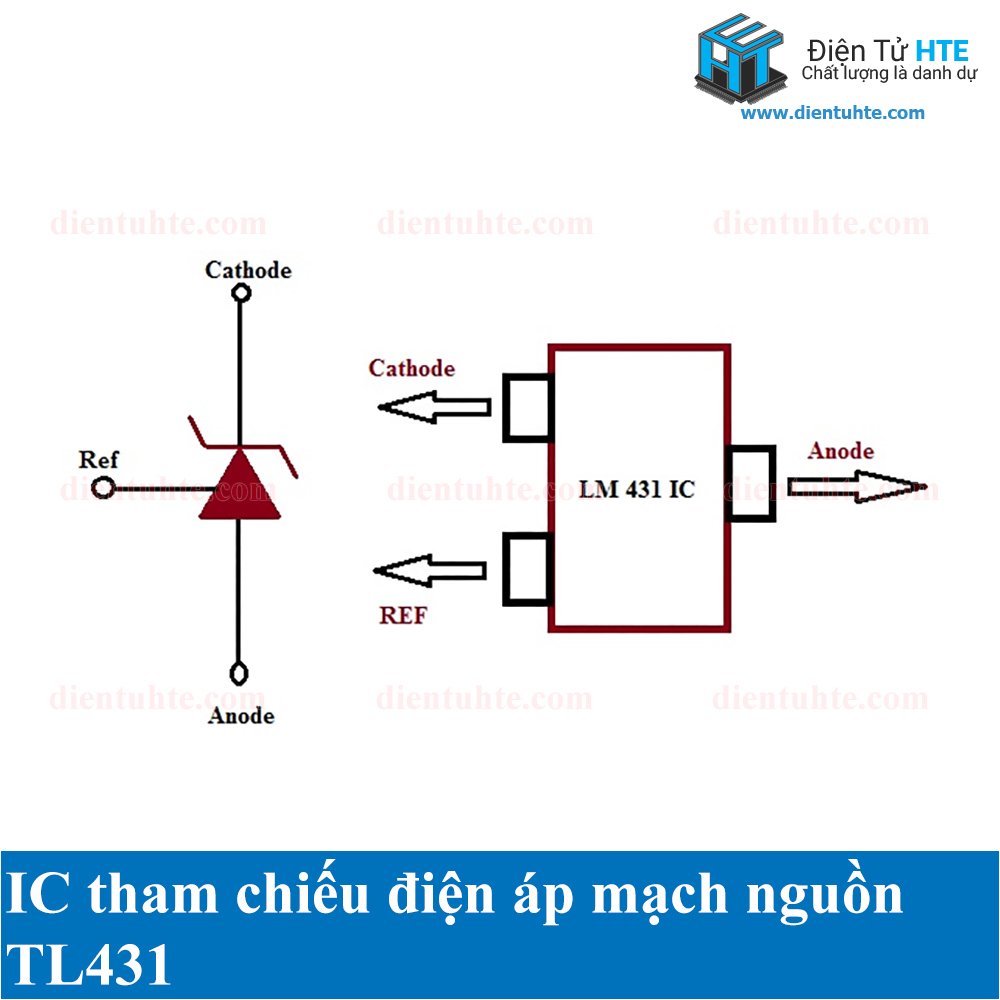

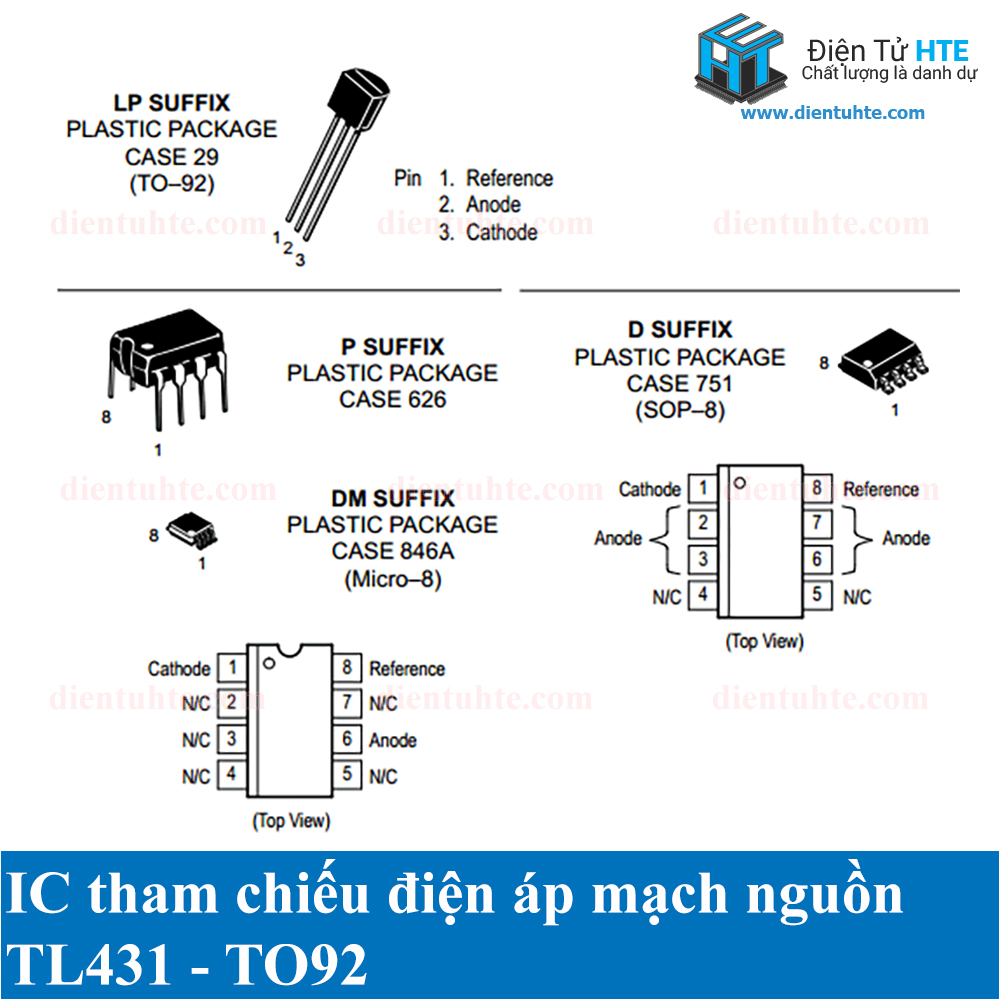

Sơ đồ cấu tạo TL431A
Nguyên lý hoạt động của TL431: Bình thường nó mở, không thông xuống GND, nhưng nếu điện áp lấy mẫu vượt điện áp đinh danh của nó 2.5V thì nó đóng thống GND giống như diot zener, rất chính xác.

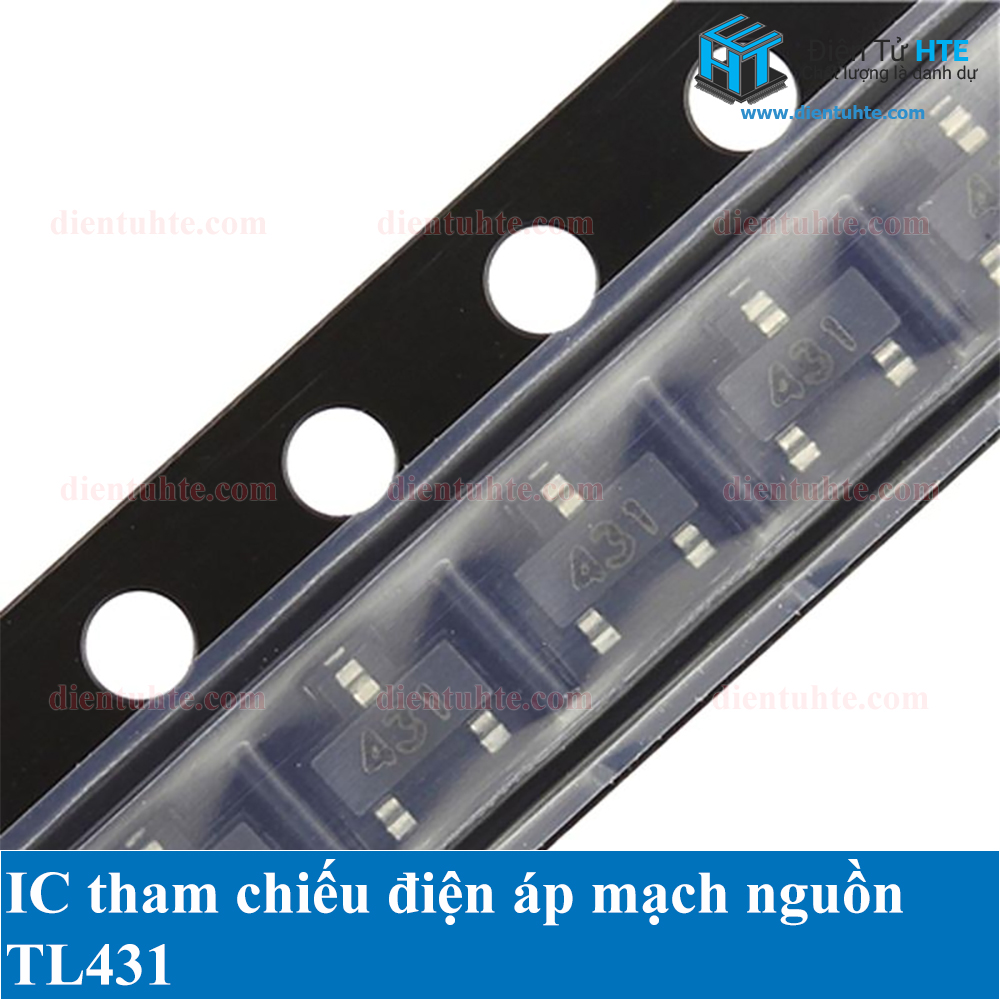

IC TL431 rất thông dụng, giá rẻ và đảm bảo độ chính xác cao, thường dùng cho các bo nguồn TV hoặc thiết bị điện tử khác.
Lưu ý là theo sơ đồ bên trong của TL431 thì chân REF là cực P của OPAMP nhưng lại có Transistor đầu ra nên bị đảo mức điện áp ra, vì thế khi tính toán thì ta coi cả TL431 là 1 OPAMP với chân REF là cực N.
