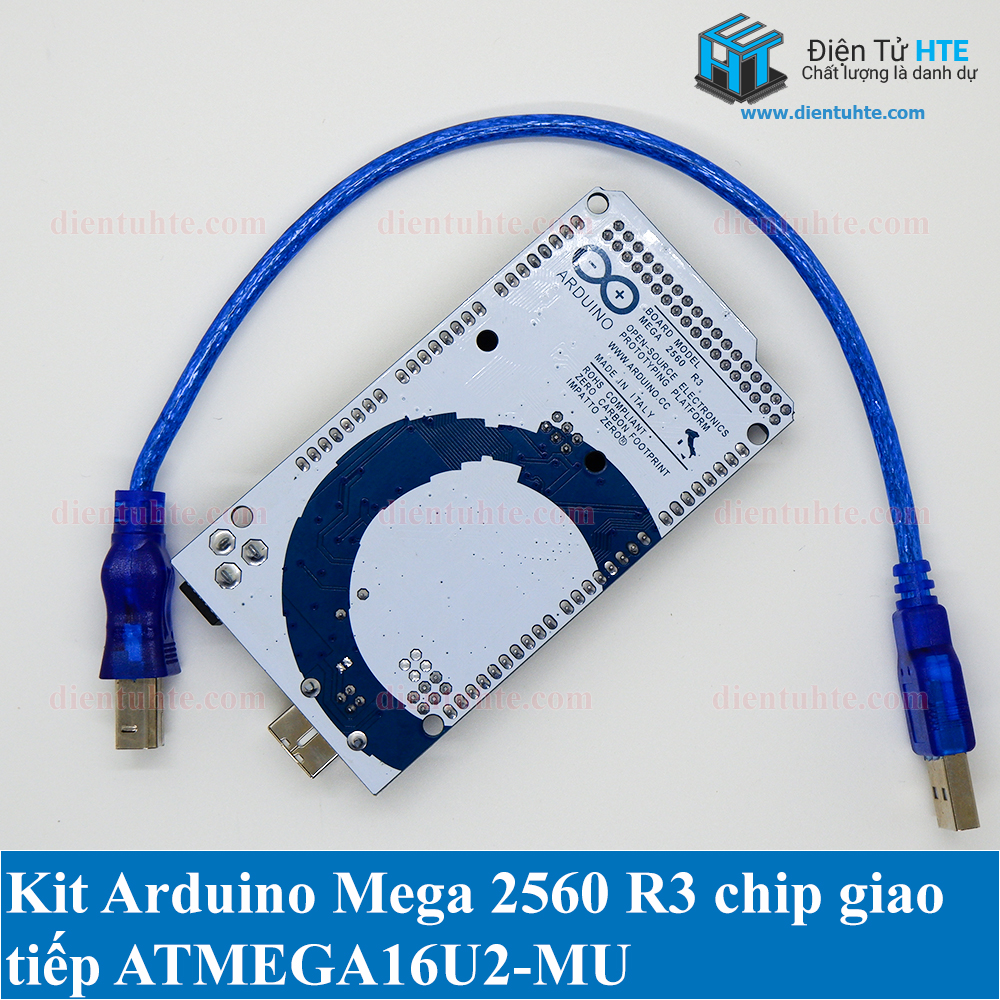

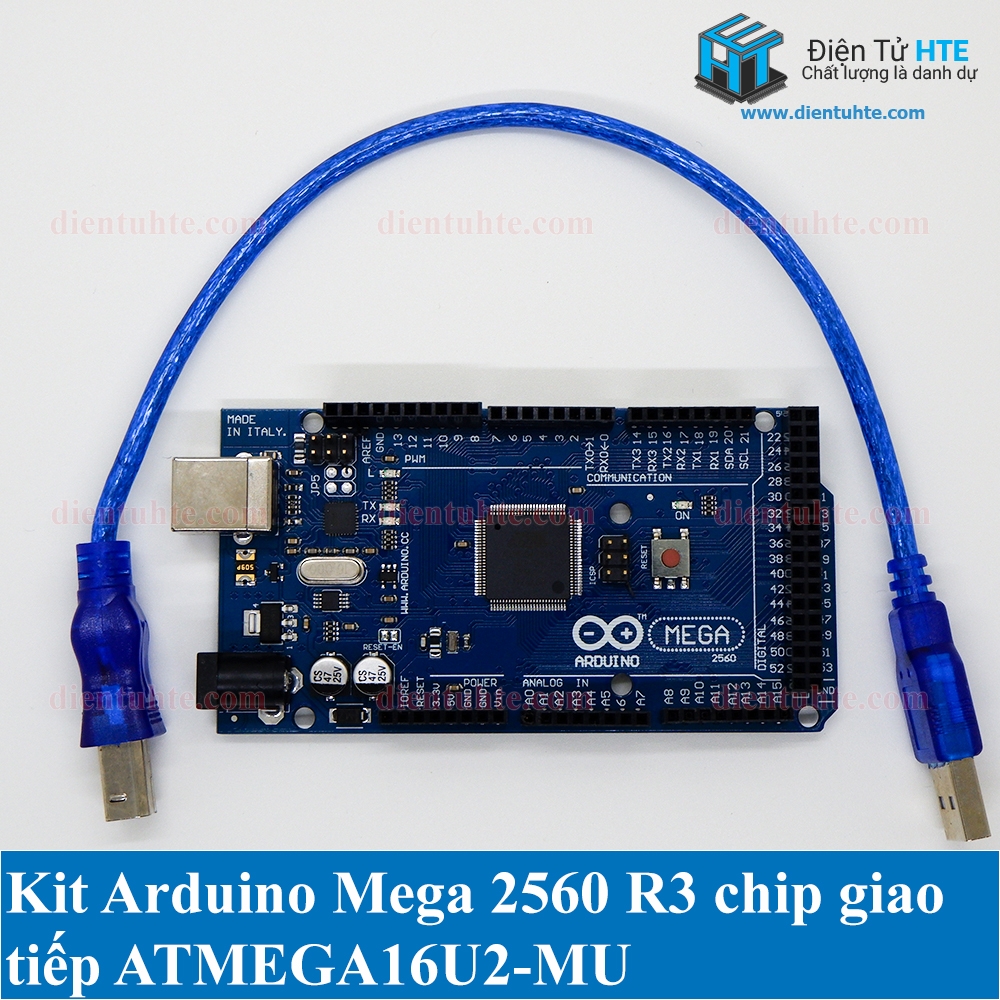

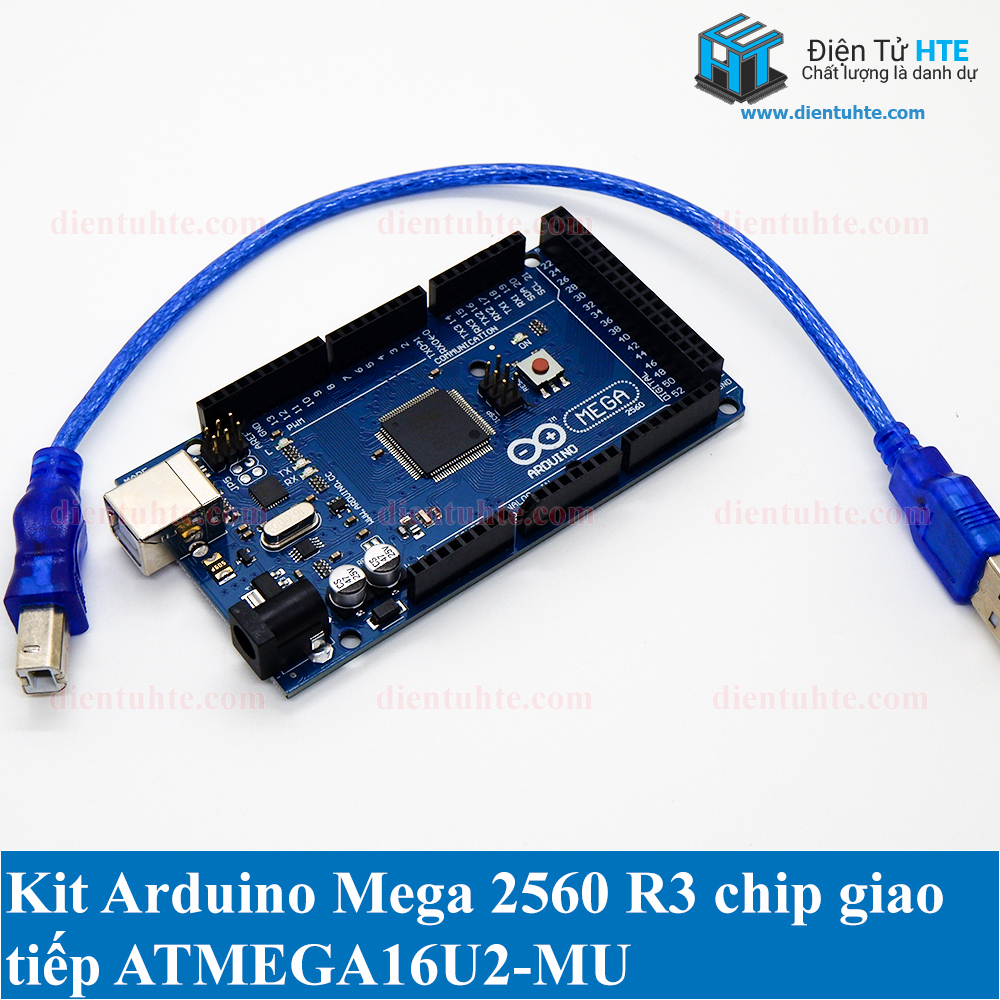

Kit Arduino Mega 2560 R3 ATMEGA16U2 kèm cáp USB
Arduino Mega 2560 R3 là phiên bản nâng cấp của Arduino Uno R3 với số chân giao tiếp, ngoại vi và bộ nhớ nhiều hơn, phiên bản Mega 2560 là Revision 3 (R3) chip giao tiếp ATMEGA16U2 ổn định và ít lỗi hơn phiên bản dùng chip CH340
Lưu ý :
- Hầu hết các Shield của Arduino Uno R3 đều chạy được với Arduino Mega 2560 R3.
- Arduino Mega 2560 R3 không dùng được thư viện SoftwareSerial vì đã được tích hợp sẵn 4 cổng Hardware Serial trên board.
Thông số kỹ thuật:
- Vi điều khiển chính: ATmega2560
- IC nạp và giao tiếp UART: ATmega16U2.
- Nguồn nuôi mạch: 5VDC từ cổng USB hoặc nguồn ngoài cắm từ giắc tròn DC (nếu sử dụng nguồn ngoài từ giắc tròn DC nên cấp nguồn từ 6~9VDC để đảm bảo mạch hoạt động tốt, nếu bạn cắm 12VDC thì IC ổn áp rất nóng, dễ cháy và gây hư hỏng mạch).
- Số chân Digital I/O: 54 (trong đó 15 chân có khả năng xuất xung PWM)
- Số chân Analog Input: 16
- Dòng điện DC Current trên mỗi chân I/O: 20mA
- Dòng điện DC Current chân 3.3V: 50mA
- Flash Memory: 256 KB trong đó 8 KB sử dụng cho bootloader.
- SRAM: 8 KB
- EEPROM: 4 KB
- Clock Speed: 16 MHz
- LED_BUILTIN: 13
- Kích thước: 101.52 x 53.3 mm
Trang chủ Arduino Mega 2560 R3.
Tài liệu hướng dẫn học Arduino:
