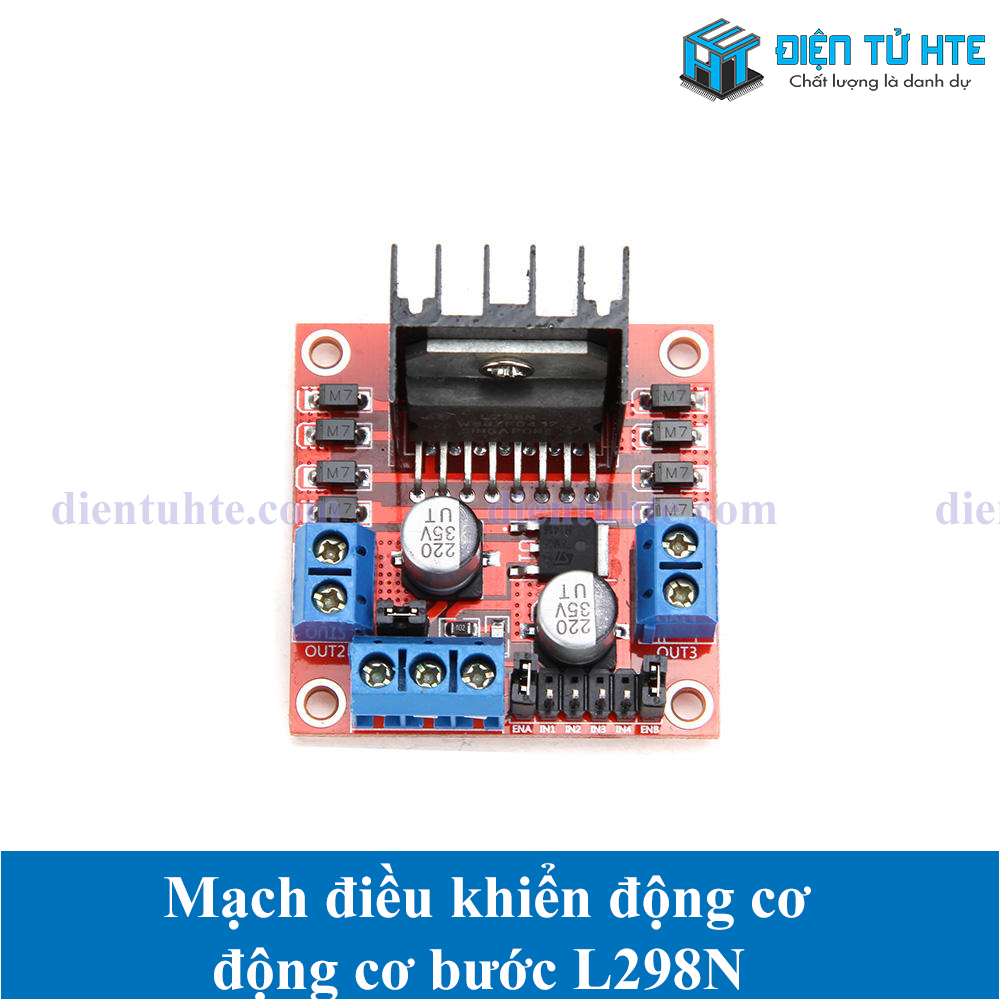

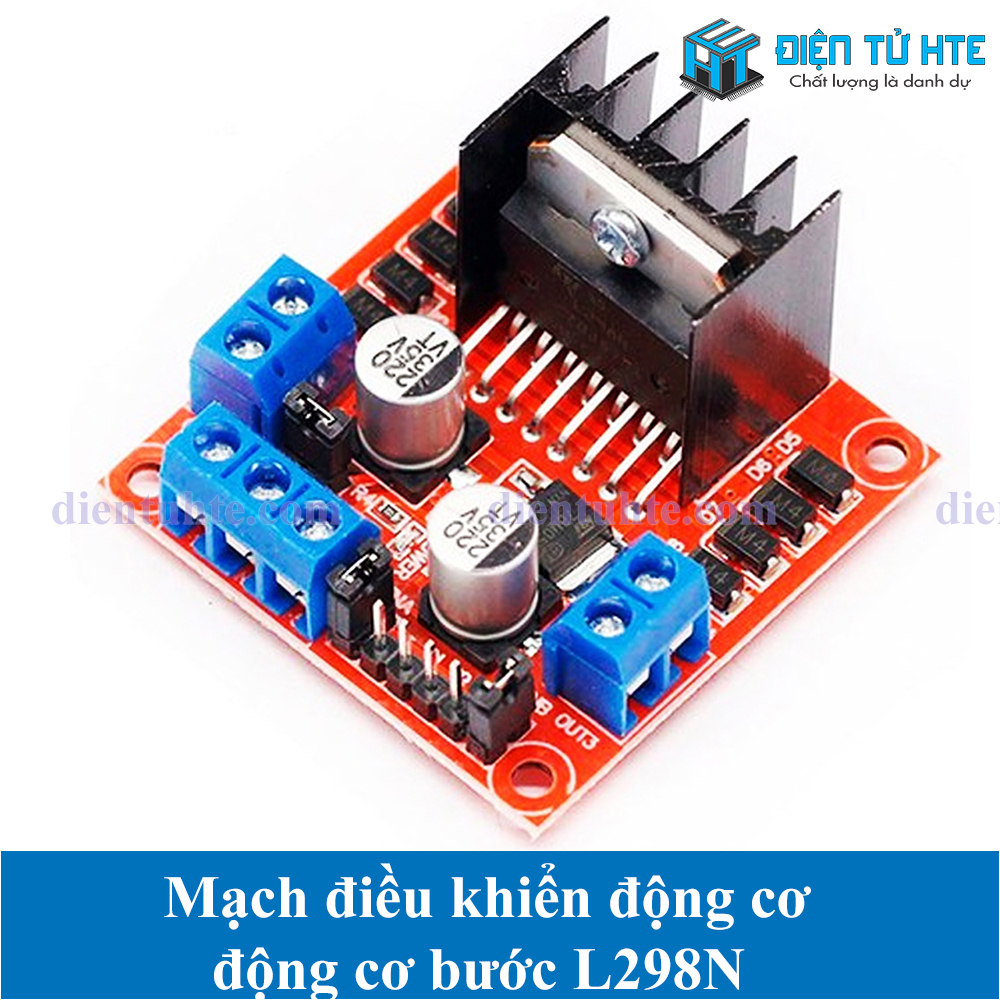

Mạch điều khiển động cơ - động cơ bước L298N Mạch đỏ
Mạch điều khiển động cơ DC L298N có khả năng điều khiển 2 động cơ DC, dòng tối đa 2A mỗi động cơ, mạch tích hợp diod bảo vệ và IC nguồn 7805 giúp cấp nguồn 5VDC cho các module khác
Thông số kỹ thuật:
- IC điều khiển chính: L298N – Dual Full Bridge Driver
- Điện áp đầu vào: 5~30VDC
- Công suất tối đa: 25W 1 cầu (Lưu ý: công suất = dòng điện*điện áp, vì vậy áp cấp vào càng cao thì dòng càng nhỏ, công suất có định 25W).
- Dòng tối đa cho mỗi cầu H là: 2A
- Mức điện áp logic: Low -0.3V~1.5V, High: 2.3V~VCC
- Kích thước: 43x43x27mm
