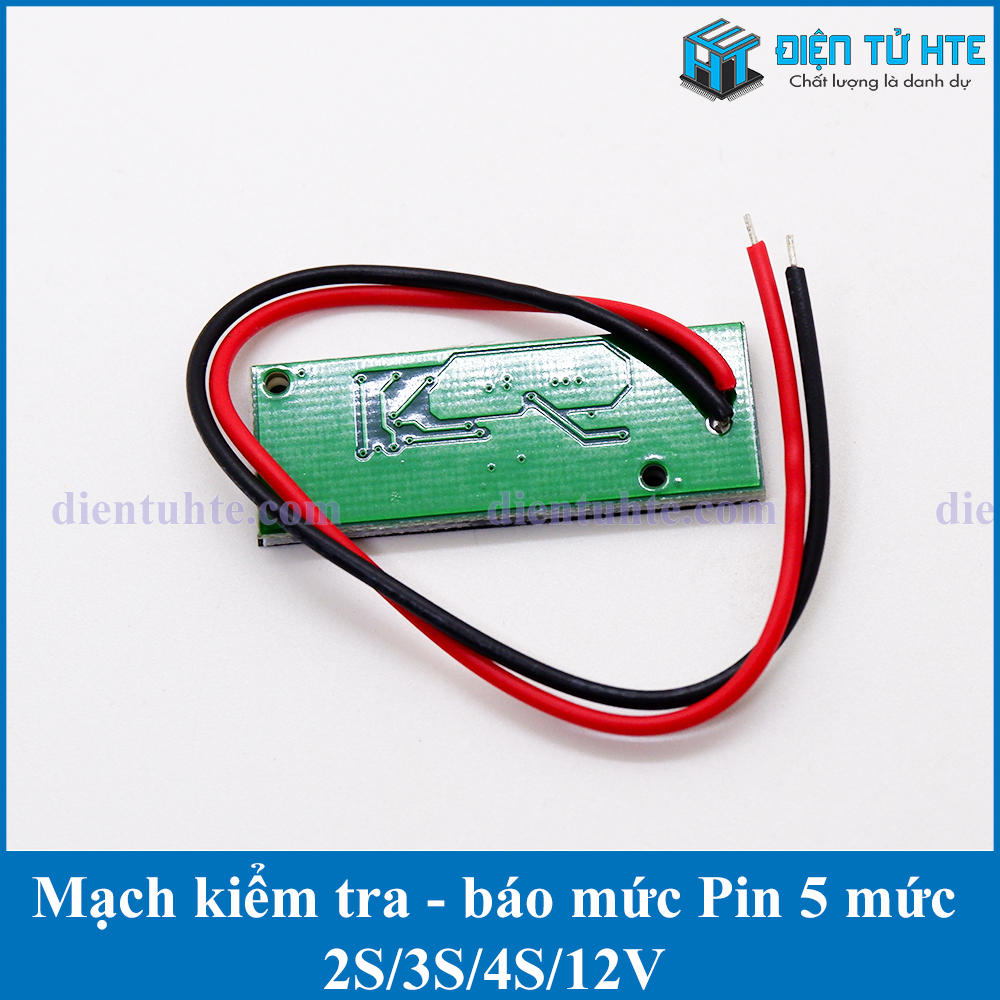

Mạch dùng để kiểm tra mức dung lượng của Pin. Thiết kế đẹp, nhỏ gọn, có thể lắp vào các thiết bị dùng Pin để kiểm tra mức Pin của thiết bị.
Với tính năng chống ngược cực, người dùng có thể yên tâm sử dụng.

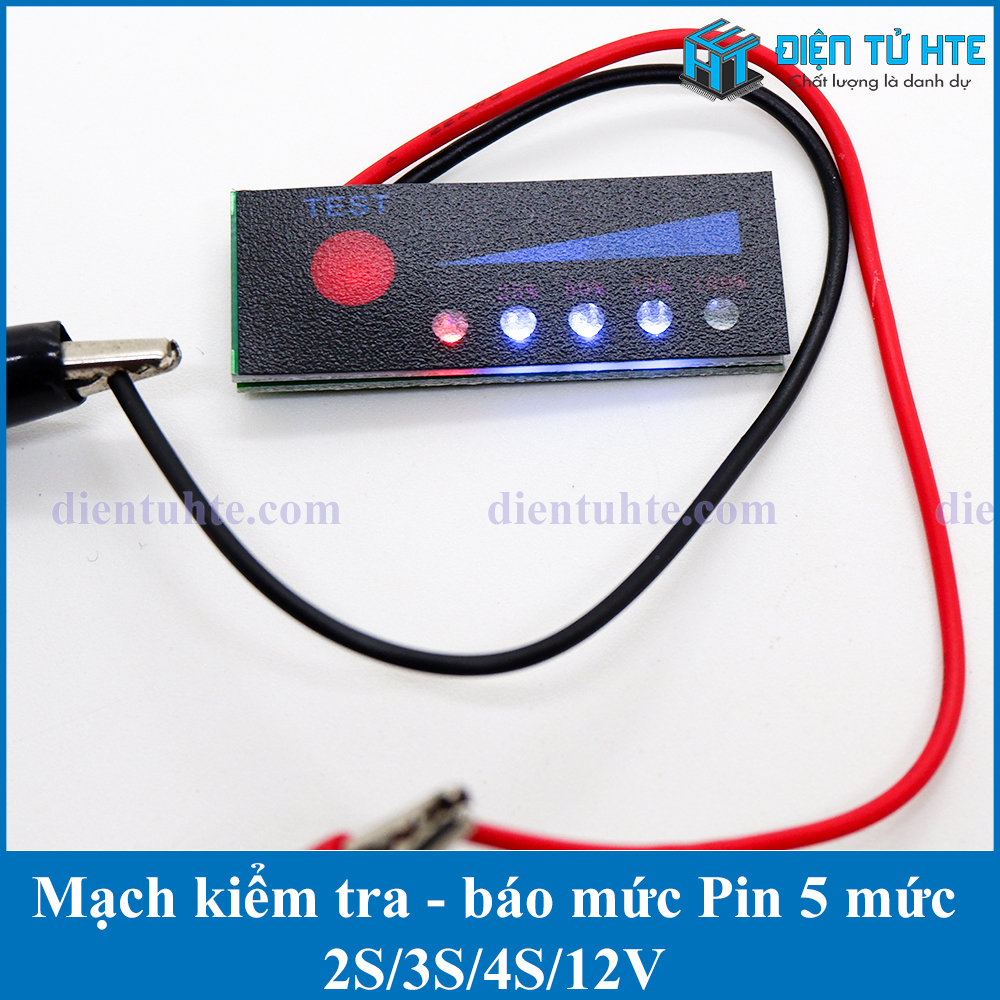

Cách sử dụng: Nhấn nút Test, mạch sẽ hiển thị mức dung lượng của Pin tương ứng với 5 mức đèn báo. Sau khoảng 3-5 giây từ lúc nhấn nút Test, các đèn Led chỉ thị sẽ tắt.

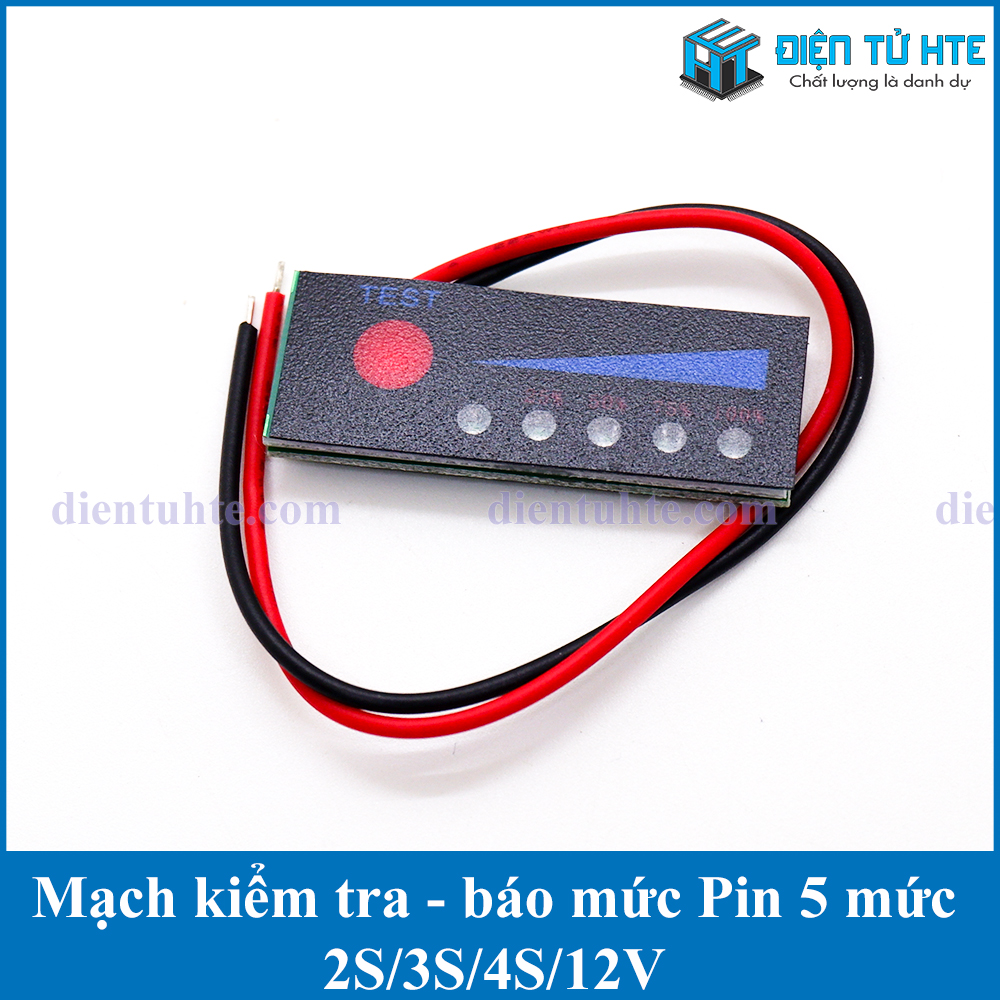

Đèn hiển thị: 1 đèn đỏ (chỉ thị có nguồn Pin) và 4 đèn xanh dương báo mức (25%, 50%, 75%, 100%).
Đối với các mạch chỉ thị Pin Lithium (N là số cell, vd: 2S là 2 cell):
Đối với mạch chỉ thị Acquy 12V (Có thể sử dụng mạch 12V cho Pin 4S):
