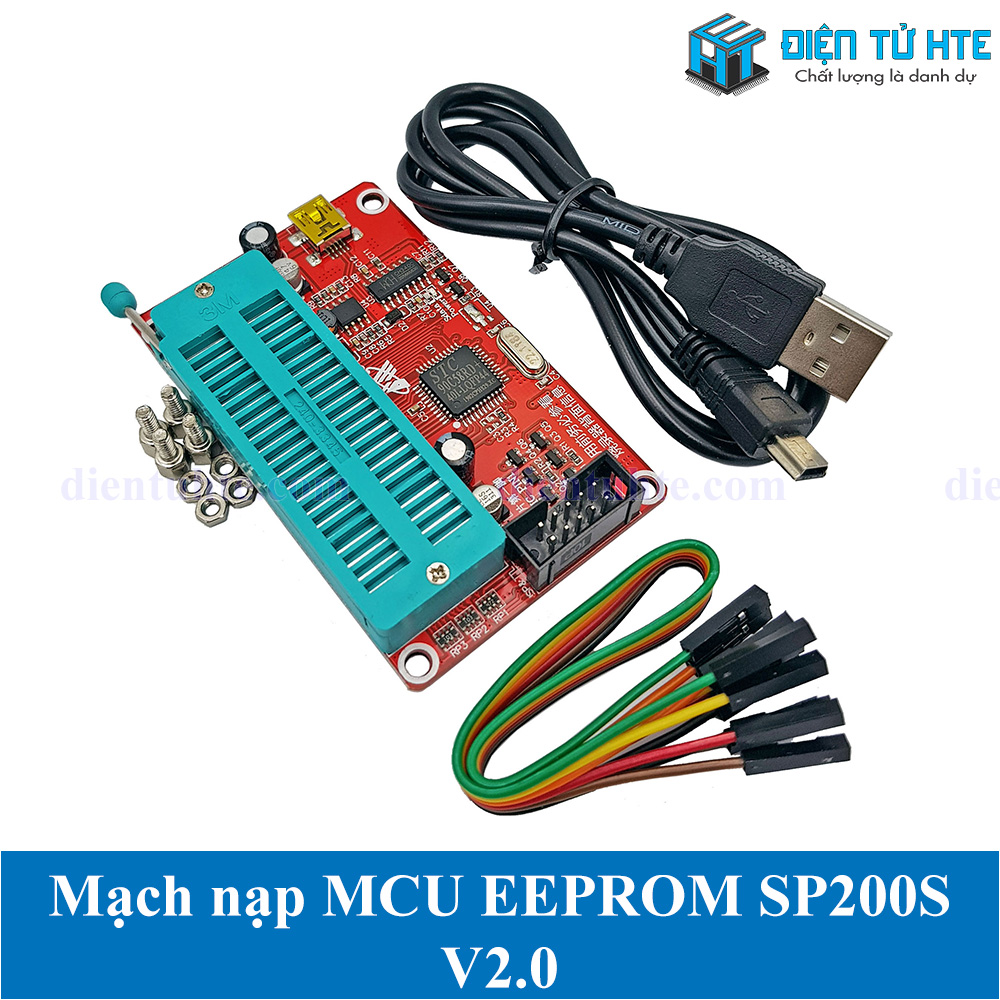

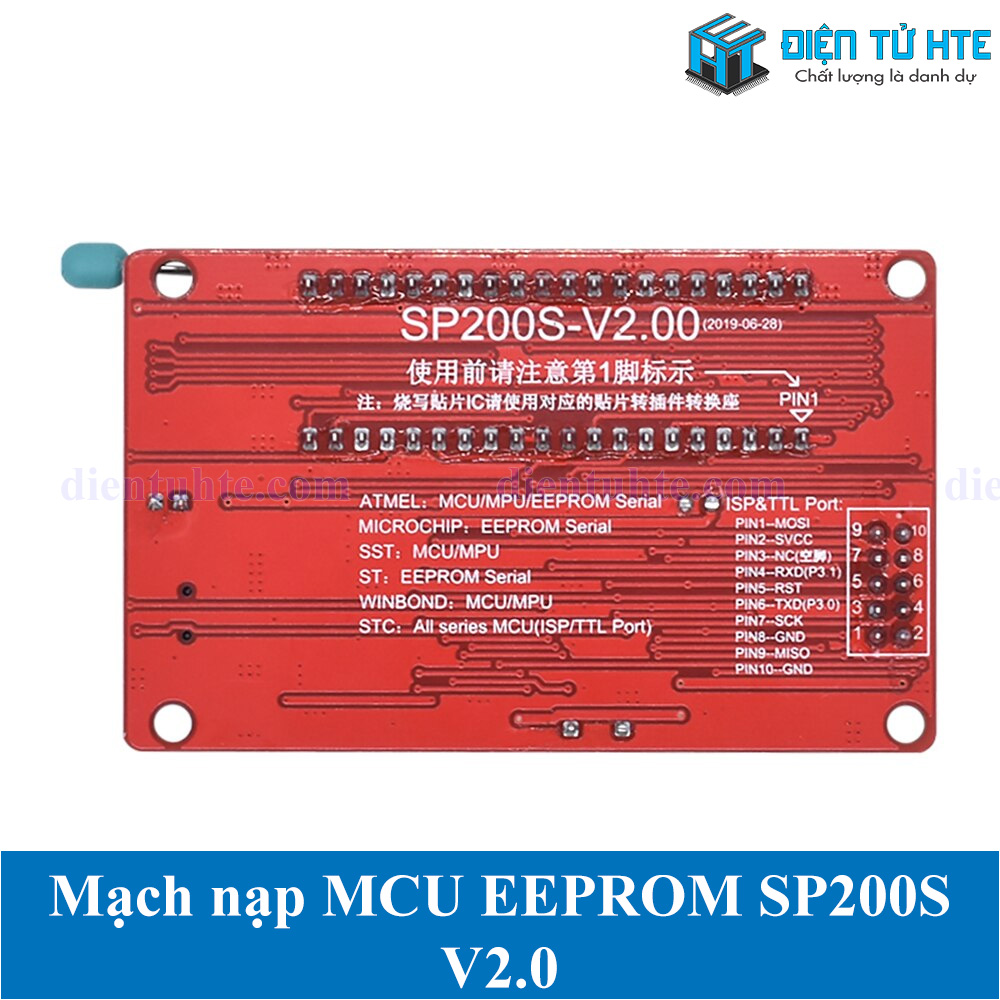

Mạch nạp MCU 8051 - AVR - EEPROM 23/24 SP200S V2.00

Viết đánh giá
Mã SKU: PRO0010
Tình trạng: Còn 8 sản phẩm
180.000₫
Mạch nạp MCU 8051 - AVR - EEPROM 23/24 SP200S V2.00 SP200S là mạch nạp giao tiếp USB dùng chip chuyên dụng USB-RS232, tốc độ nạp cực nhanh, mạch nạp nhỏ gọn, hỗ trợ nạp hầu hết các chip 8051 của Atmel (89C51, 52,  89S51, 52...), SST và Winbond, các dòng EEprom 24Cxx, 93Cx. Mạch nạp tương thích với Windows 2000 /  XP / Vista...


Mạch nạp MCU 8051 - AVR - EEPROM 23/24 SP200S V2.00

SP200S là mạch nạp giao tiếp USB dùng chip chuyên dụng USB-RS232, tốc độ nạp cực nhanh, mạch nạp nhỏ gọn, hỗ trợ nạp hầu hết các chip 8051 của Atmel (89C51, 52,  89S51, 52...), SST và Winbond, các dòng EEprom 24Cxx, 93Cx.


Mạch nạp tương thích với Windows 2000 /  XP / Vista / Windows 7 (32-64bit) / Windows 8 (đã test)

  • Hỗ trợ nạp hầu hết các chip 8051 của Atmel (89C51, 89S51...), SST và Winbond, các dòng EEprom 24Cxx, 93Cx
  • Chỉ một kết nối USB duy nhất.
  • Cấp nguồn qua cổng USB (không cần cấp nguồn ngoài).
  • Tốc độ nạp cao.
  • Software tự động nhận dạng phần cứng, khi kết nối.
  • Khóa chương trình, chống sao chép.
  • Socket ZIF-40pin dễ dàng tháo và gắn chip khi nạp.
  • Có led báo chỉ thị nguồn, chỉ thị trạng thái mạch nạp.
  • Hỗ trợ nhiều dạng file HEX, BIN của Intel, Motorola, Tektronix...
  • Phần mềm đơn giản, thân thiện và dễ sử dụng.

Danh sách các chip được hỗ trợ:

(Các chip được in đậm là các chip thường sử dụng)

ATMEL [MCU]
AT89C51 AT89C51@PLCC44 AT89C51@TQFP44 AT89C52
AT89C52@PLCC44 AT89C52@TQFP44 AT89S51 AT89S51@PLCC44
AT89S51@TQFP44 AT89S52 AT89S52@PLCC44 AT89S52@TQFP44
AT89S53 AT89S53@PLCC44 AT89S8252 AT89S8252@PLCC44
AT89C1051 AT89C1051@SOIC20 AT89C2051 AT89C2051@SOIC20
AT89C4051 AT89C4051@SOIC20

ATMEL [Serial EEPROM]
AT93C46 AT93C46@SOIC8 AT93C56 AT93C56@SOIC8
AT93C66 AT93C66@SOIC8 AT24C01 AT24C01@SOIC8
AT24C02 AT24C02@SOIC8 AT24C04 AT24C04@SOIC8
AT24C08 AT24C08@SOIC8 AT24C16 AT24C16@SOIC8
AT24C164 AT24C164@SOIC8 AT24C32 AT24C32@SOIC8
AT24C64 AT24C64@SOIC8

SST [MCU]
SST89C54 SST89C54@PLCC44 SST89C54@TQFP44 SST89C58
SST89C58@PLCC44 SST89C58@TQFP44 SST89C59 SST89C59@PLCC44
SST89C59@TQFP44 SST89E54RD SST89E54RD@PLCC44 SST89E54RD@TQFP44
SST89E58RD SST89E58RD@PLCC44 SST89E58RD@TQFP44 SST89E554RC
SST89E554RC@PLCC44 SST89E554RC@TQFP44

WINBOND [MCU]
W78E51 W78E51@PLCC44 W78E51@TQFP44 W78E52
W78E52@PLCC44 W78E52@TQFP44

 Download:

- Phần mềm WLPRO V2.20

Driver USB CH340 All Win

- Hướng dẫn sử dụng mạch nạp

Chú ý: Khi dùng với win7-64bit cần lưu ý những điều sau

- Cài đúng driver phiên bản win7-64bit

- Cài phần mềm nạp chip vào C:Program Files (x86)  . trước đó nhớ chỉnh phần mềm tương thích với winxp, và chạy dưới quyền Administrator

- Chỉnh UAC (User Account Control Setting) xuống mức thấp nhất. Vào Control Panel ->User Account and Family Safety ->User Account -> Chance User Account Control setting -> kéo về mức thấp nhất

Các lỗi thường gặp, nguyên nhân và cách khắc phục

Lỗi Định nghĩa Nguyên nhân - Cách khắc phục
Communication Error Phần mềm ko kết nối được với mạch nạp

- Driver chưa cài thành công -> Cài lại Driver đúng phiên bản Windows- Cổng COM quá lớn -> chỉnh lại nhỏ hơn 6
- Phần mềm chưa tương thích Windows -> cài lại (xem trong HDSD)

Device ID Error Ko nhận dạng được chip - Chưa gài khe cắm ZIF, lỏng chân chip -> Gài lại
- Chưa chọn đúng tên chip -> Chọn lại
- Chip lỗi -> Dùng chip khác
Program Fail Lỗi trong quá trình nạp - 1 nguyên nhân nào đó khiến mạch bị treo -> Rút mạch ra, tắt phần mềm, chờ 1 phút cắm lại
- File hex không tồn tại -> Kiểm tra xem file hex có tồn tại hay không
Load file Fail Lỗi trong quá trình tải file - Thư mục có dấu tiếng Việt -> Đặt tên thư mục không dấu
- File hex bị mất -> Kiểm tra lại file hex có tồn tại hay không
