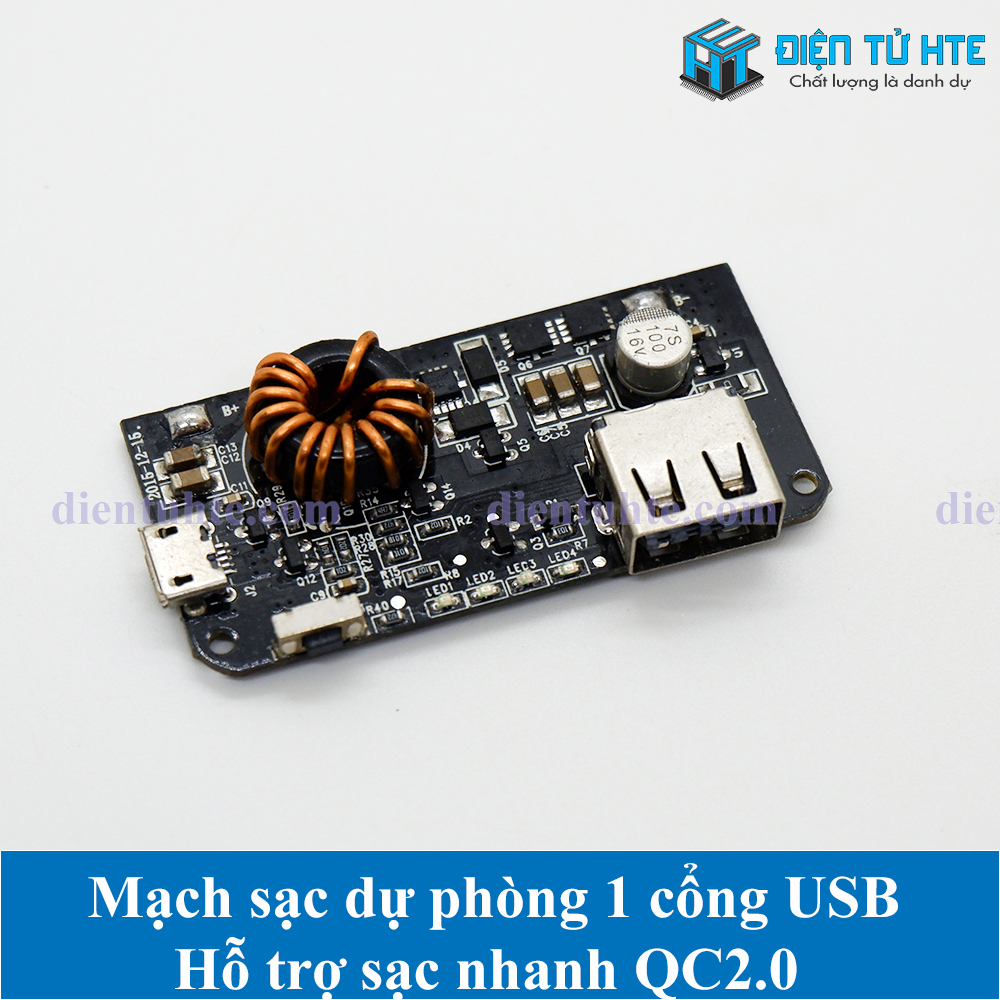

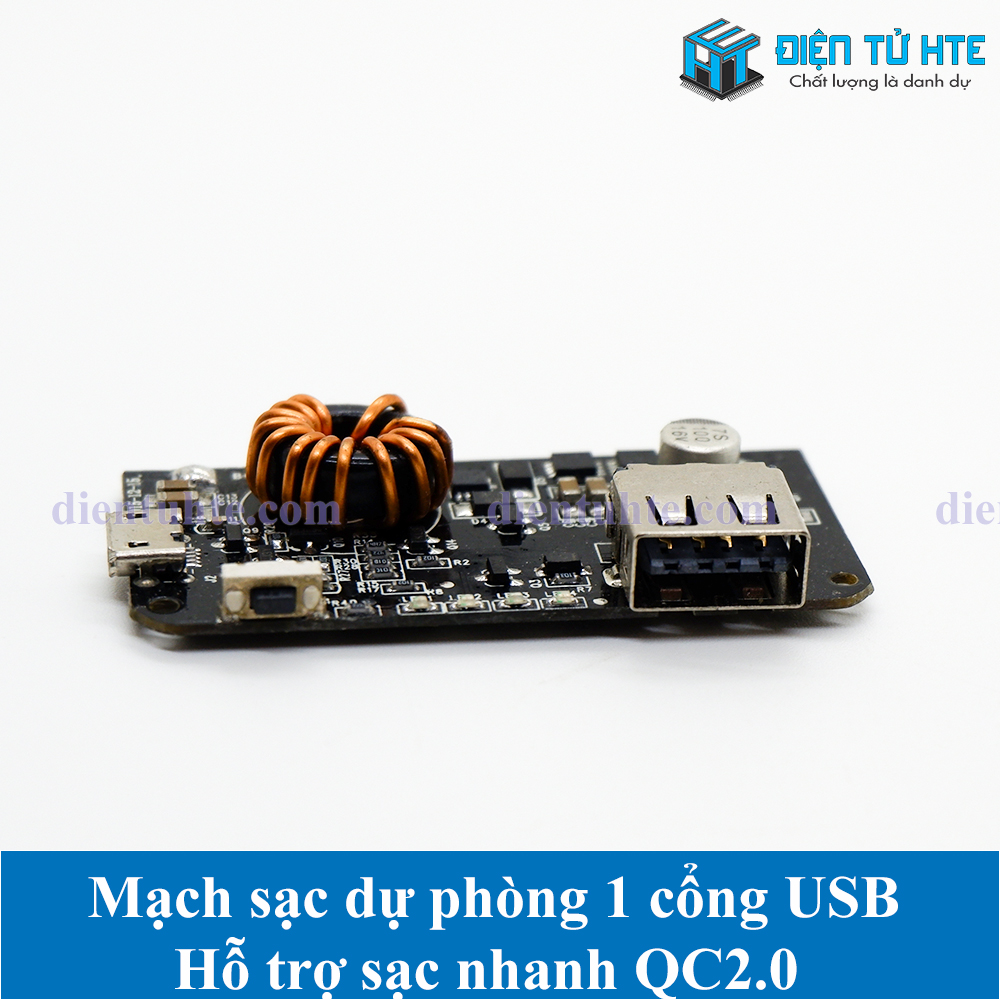

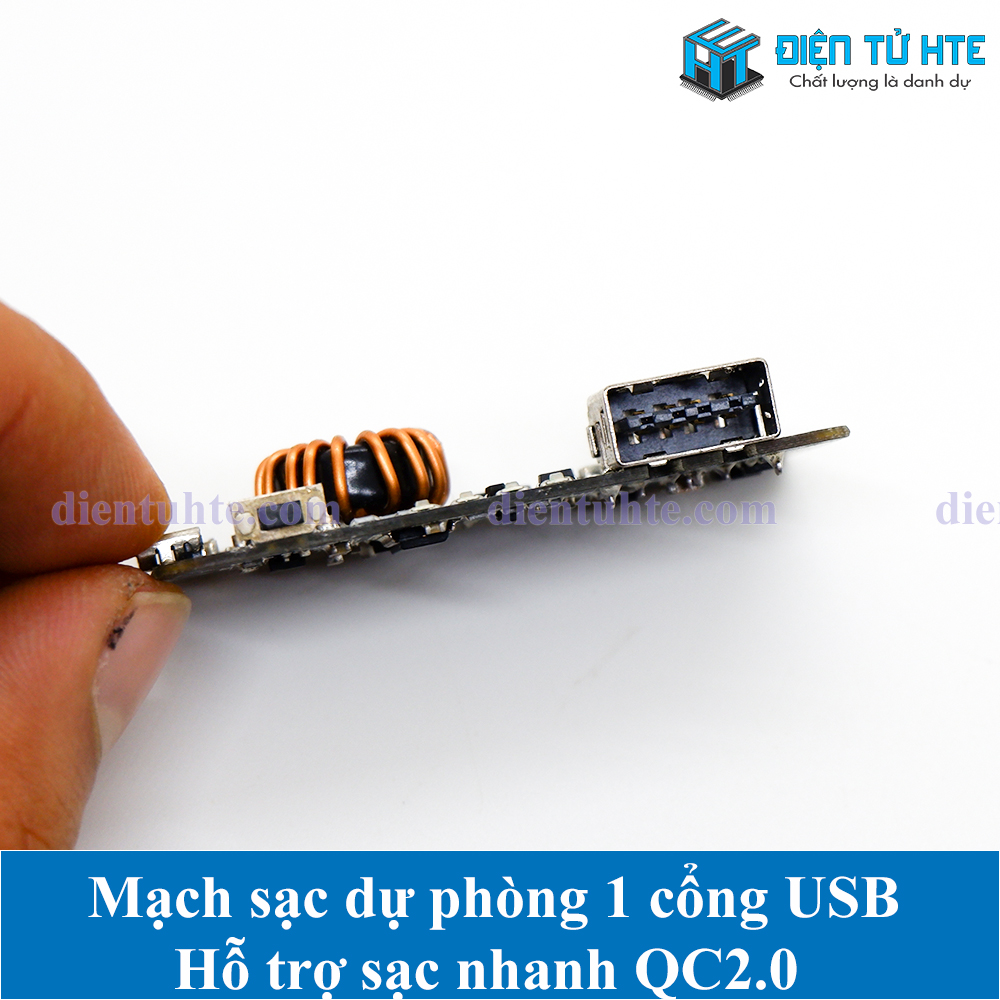

Mạch Pin dự phòng 1 cổng USB 2 chiều hỗ trợ sạc nhanh QC2.0
Là mạch sạc dùng trong Pin sạc dự phòng. Mạch thiết kế với đầu vào sạc MicroUSB hỗ trợ sạc nhanh QC3.0, đầu ra 1 cổng USB 2 chiều hỗ trợ sạc nhanh QC3.0. Chỉ thỉ dung lượng Pin bằng 4 đèn Led màu xanh dương đẹp mắt.
Thông số kỹ thuật:
- Loại Pin sử dụng: Lithium Ion 3.7V - 4.2V
- Đầu vào sạc: MicroUSB QC3.0 5V3A/9V2A/12V1.5A
- Đầu ra USB: Loại USB 2 chiều QC3.0 5V3A/9V2A/12V1.5A (tự điều chỉnh theo yêu cầu của điện thoại)
- Chỉ thị dung lượng: 4 led màu xanh dương (25%, 50%, 75%, 100%)
Lưu ý:
- Đấu nối đúng cực tính ghi trên mạch
- Một số SP phải sạc lần đầu tiên để Active sản phẩm
- Dung lượng sẽ báo chuẩn sau một vài chu trình sạc xả
- Nếu báo sạc vài giây rồi tắt hoặc tắt luôn là do pin có nội trở cao, khi sạc nhanh cần dòng xả Pin cao >5A , pin bị tụt dưới 3.5V -> mạch ngắt luôn --> cần thay pin ngon hơn hoặc ghép song song thêm pin để tăng dòng xả
