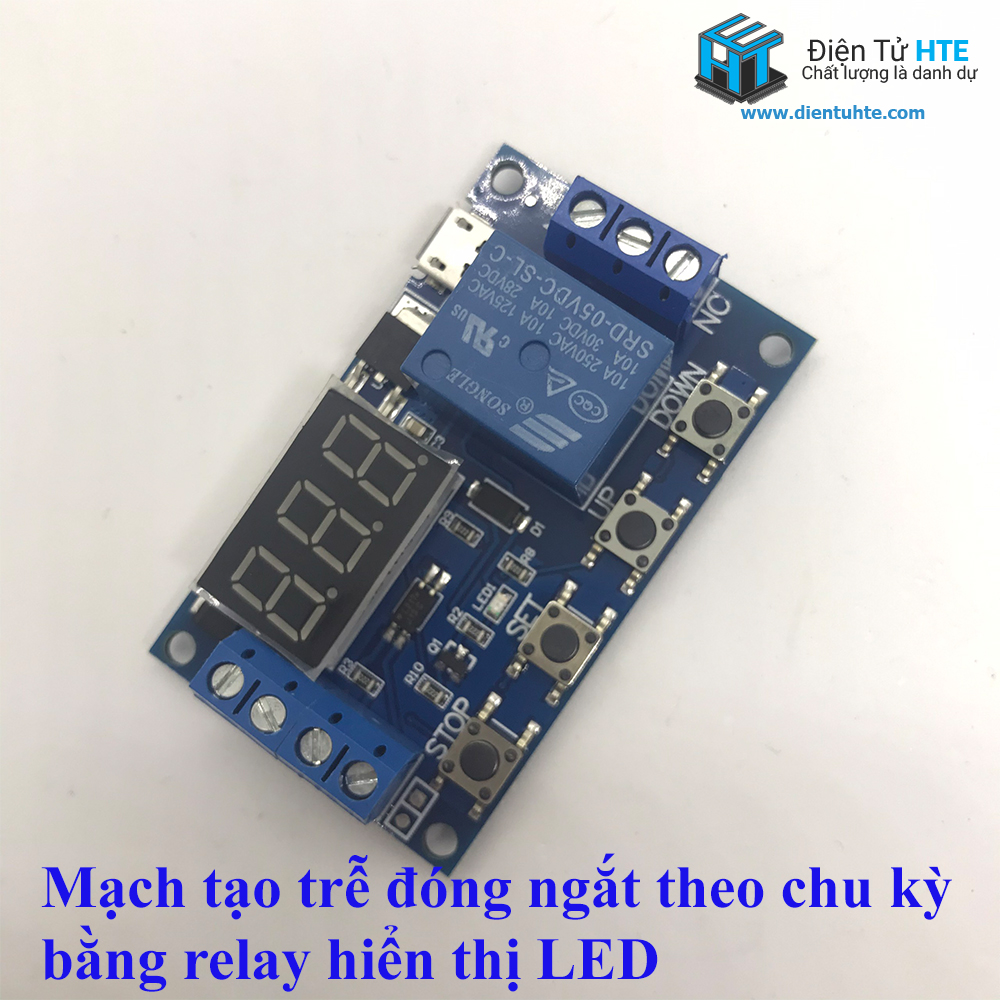

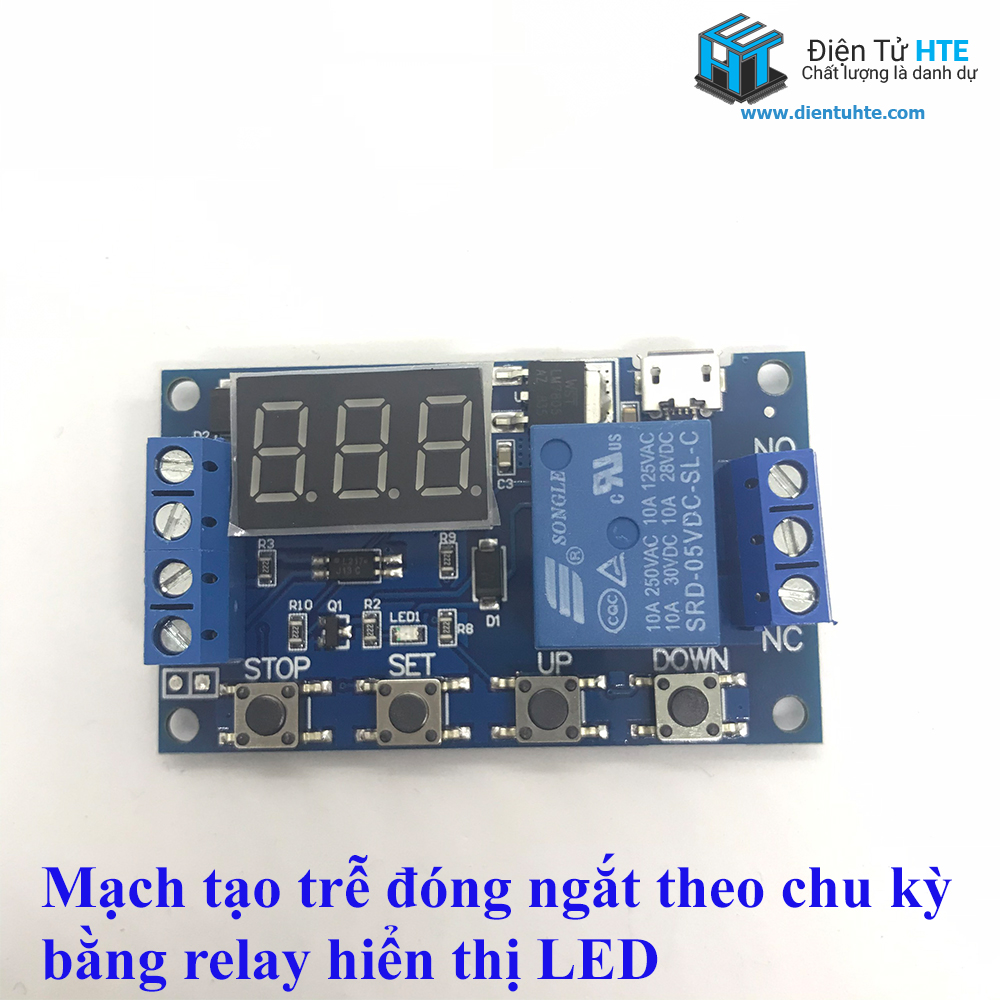

Mạch tạo trễ đóng ngắt theo chu kì Relay hiển thị LED XY-J02 JZ-801

Viết đánh giá
Mã SKU:
Tình trạng: Hết hàng
79.000₫

Model: XY-J02 | JZ-801

Xuất xứ: Trung Quốc



Mạch tạo trễ đóng ngắt theo chu kì Relay

Có chức năng cài đặt thời gian hoạt động theo chu kì với thời gian có thể cài đặt từ 0.1 giây đến 999 phút cho 1 lần ON, từ 0.1 giây đến 999 phút cho 1 lần OFF và từ 1 đến 999 chu kì đếm hoặc có thể cài đặt vòng lặp vô hạn.

Mạch tạo trễ sử dụng điện áp 6-30VDC hoặc và có nhiều chế độ hoạt động tắt mở ngõ ra phù hợp với hầu hết mọi nhu cầu sử dụng.

Mạch được thiết kế có diode bảo vệ phân cực ngược, có thể cài đặt tính năng tự động ngủ đông khi không có thao tác trong vòng 5 phút đồng thời sẽ tự động tắt màn hình khi ngủ đông, và dễ dàng hoạt động lại khi nhấn vào bất kì phím nào.

Ngoài ra mạch còn được thiết kế thêm cổng micro USB sử dụng để cấp nguồn 5VDC cho mạch hoạt động khi không sử dụng điện áp vào ở ngõ Input rất thuận tiện khi sử dụng.

Mạch được sử dụng đơn giản với 4 phím bấm chức năng và đường tín hiệu kích:

  • STOP: phím này được sử dụng khi bạn muốn dừng hoạt động của mạch ngay lập tức hoặc muốn mạch tiếp tục hoạt động sau khi nhấn dừng – khi nhấn phím này màn hình led sẽ hiển thị tình trạng hoạt động của mạch (ON hoặc OFF) để bạn có thể dễ dàng giám sát.
  • SET: phím này có chức năng cài đặt chế độ hoạt động của mạch (nhấn giữ trong 3 giây) hoặc xem chế độ đang hoạt động của mạch (nhấn vào nút 1 lần)
  • UP: phím này được sử dụng để tăng giá trị thời gian hoặc chuyển chế độ hoạt động trong khi cài đặt.
  • DOWN: phím này được sử dụng để giảm giá trị thời gian hoặc chuyển chế độ hoạt động trong khi cài đặt.

Bạn có thể cài đặt các chức năng thời gian mở (OP), thời gian tắt (CL) và chu kì tắt mở (LOP) một cách độc lập, thông số sẽ được lưu lại sau khi kết thúc cài đặt và thông số này sẽ không bị ảnh hưởng khi mất điện.

CÁC CHỨC NĂNG CỦA MẠCH TẠO TRỄ ĐÓNG NGẮT THEO CHU KỲ RELAY:

  • P1.1: tín hiệu kích chỉ hoạt động sau khi kết thúc chu kì đếm, và với chế độ này chỉ có 1 chu kì đếm OP.
  • P1.2: khi thực hiện tín hiệu kích ở bất kì thời gian nào trong chu kì đếm thì thời gian đếm sẽ trở về 0 và tiếp tục đếm đến thời gian đã cài đặt – chế độ này chỉ có 1 chu kì đếm OP.
  • P1.3: khi thực hiện tín hiệu kích ở bất kì thời gian nào trong chu kì đếm thì thời gian đếm sẽ dừng và trở về 0, để mạch tiếp tục thực hiện ta kích tín hiệu thêm lần nữa – chế độ này chỉ có 1 chu kì đếm OP.
  • P-2: khi thực hiện tín hiệu kích, đầu tiên mạch sẽ đếm ở chế độ ngắt (CL), sau khi đếm đến thời gian ngắt cài đặt mạch sẽ tiếp tục đếm ở chế độ mở (OP), sau khi đếm đến thời gian mở cài đặt mạch sẽ kết thúc chu kì, và ở chế độ này tín hiệu kích thực hiện trong khi đang đếm sẽ không có tác dụng – chế độ này chỉ có 1 chu kì đếm OP và 1 chu kì đếm CL
  • P3.1: khi thực hiện tín hiệu kích, đầu tiên mạch sẽ đếm ở chế độ mở (OP), sau khi đếm đến thời gian mở cài đặt mạch sẽ tiếp tục đếm ở chế độ ngắt (CL), sau khi đếm đến thời gian ngắt cài đặt mạch sẽ kết thúc chu kì và lặp lại chu kì đếm đến khi thực hiện hết chu kì cài đặt hoặc sẽ lặp lại chu kì mãi mãi nếu được thiết lập vòng lặp vô hạn, và ở chế độ này khi thực hiện tín hiệu kích ở bất kì thời gian nào trong chu kì đếm thì thời gian đếm sẽ dừng và trở về 0, để mạch tiếp tục thực hiện ta kích tín hiệu thêm lần nữa – chế độ này có thể cài đặt chu kì đếm OP và CL từ 1 – 999 lần hoặc thiết lập vòng lặp vĩnh viễn.
  • P3.2: ở chế độ này không thể sử dụng tín hiệu kích, mạch chỉ đếm khi được cấp nguồn. Sau khi cấp nguồn, đầu tiên mạch sẽ đếm ở chế độ mở (OP), sau khi đếm đến thời gian mở cài đặt mạch sẽ tiếp tục đếm ở chế độ ngắt (CL), sau khi đếm đến thời gian ngắt cài đặt mạch sẽ kết thúc chu kì và lặp lại chu kì đếm đến khi thực hiện hết chu kì cài đặt hoặc sẽ lặp lại chu kì mãi mãi nếu được thiết lập vòng lặp vô hạn  – chế độ này có thể cài đặt chu kì đếm OP và CL từ 1 – 999 lần hoặc thiết lập vòng lặp vĩnh viễn.
  • P-4: ở chế độ này mạch chỉ đếm 1 chu kì mở OP, và mạch chỉ bắt đầu đếm khi tín hiệu được kích và không giữ, trường hợp tín hiệu kích được giữ liên tục ở mức cao mạch sẽ hoạt động ở chế độ mở nhưng bộ đếm sẽ không hoạt động, khi tín hiệu kích được thả mạch sẽ bắt đầu đếm đến thời gian mở (OP) đã cài đặt và kết thúc chu kì, và ở chế độ này khi thực hiện tín hiệu kích ở bất kì thời gian nào trong chu kì đếm thì bộ đếm sẽ được đặt về 0 và giữ nguyên giá trị đếm là 0 nếu tín hiệu kích được giữ.

THÔNG SỐ KỸ THUẬT:

  • Điện áp hoạt động: 6 – 30VDC (Hỗ trợ 5VDC cổng micro USB)
  • Điện áp kích(Trigger): 3 – 24VDC
  • Ngõ ra 3 chân tiếp điểm Relay: NC-COM-NO
  • Dòng tải tối đa: 10A
  • Nhiệt độ hoạt động: -45 – 80°C
  • Thời gian mở (OP): có thể cài đặt từ 0.1 giây đến 999 phút
  • Thời gian ngắt (CL): có thể cài đặt từ 0.1 giây đến 999 phút
  • Chu kì tắt mở (LOP): có thể cài đặt từ 1 đến 999 lần đếm ngắt mở, hoặc thiết lập vòng lặp vô hạn “—“
  • Chế độ ngủ đông: chọn chế độ ngủ đông hoặc luôn hoạt động bằng cách nhấn giữ nút STOP trong 2 giây, màn hình sẽ hiển thị chế độ
    • C-P: sau 5 phút nếu không có bất kì hoạt động nào, màn hình led sẽ tắt và mạch ở chế độ ngủ đông, nhấn bất kì nút nào để mạch hoạt động lại bình thường.
    • O-d: mạch luôn hoạt động.

SƠ ĐỒ KẾT NỐI

Mạch tạo trễ đóng ngắt theo chu kì Relay

Mạch tạo trễ đóng ngắt theo chu kì Relay
