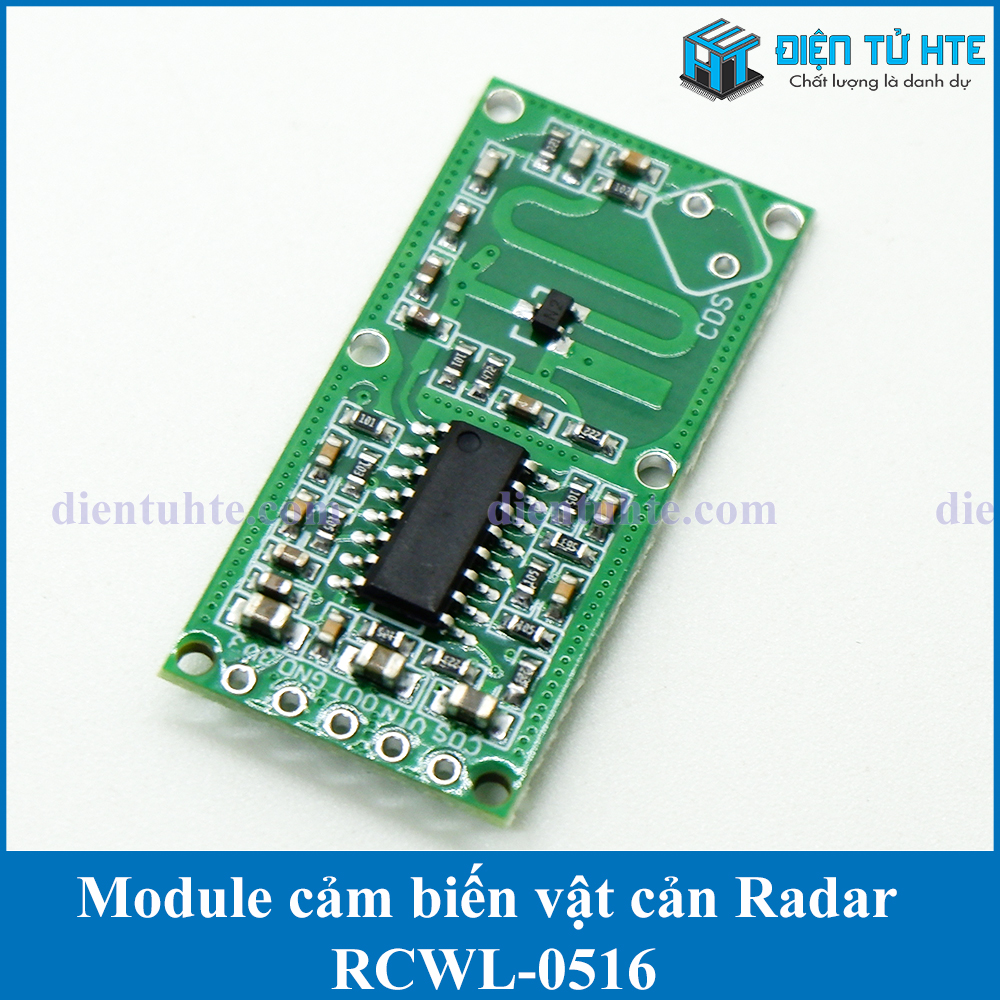

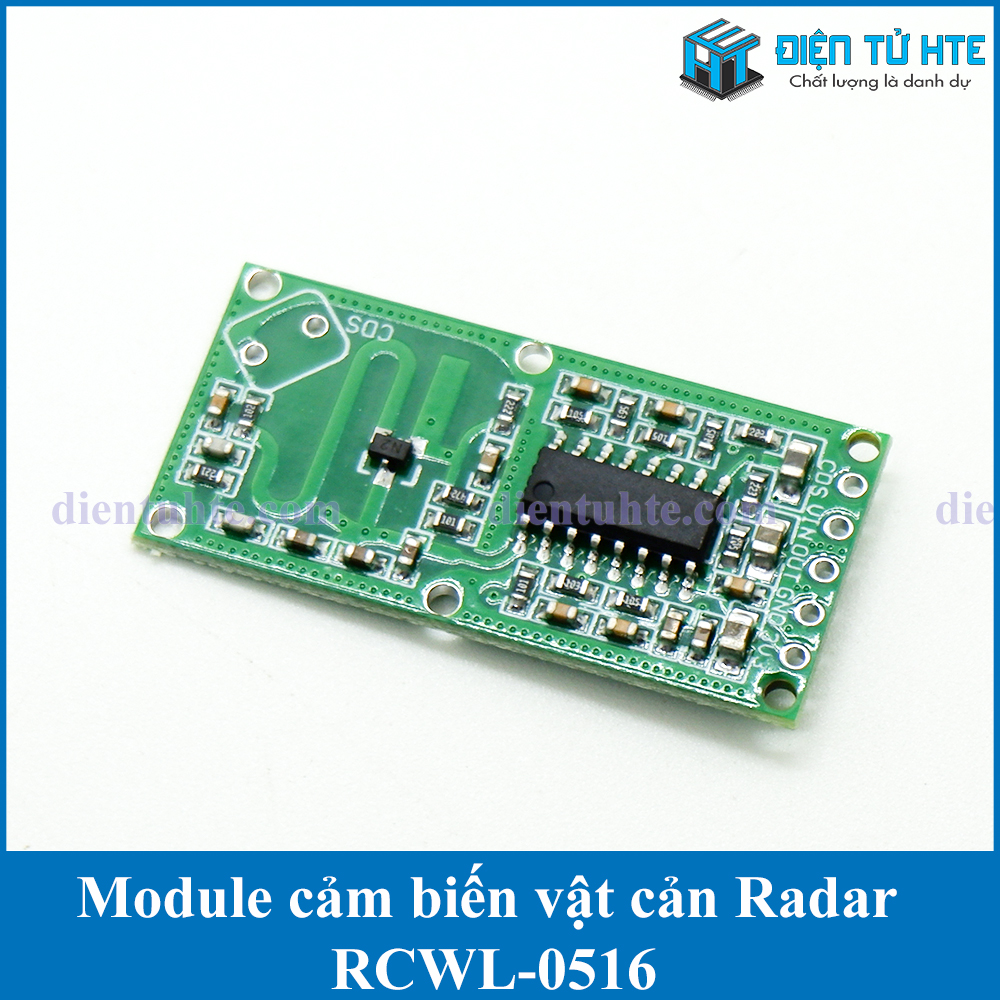

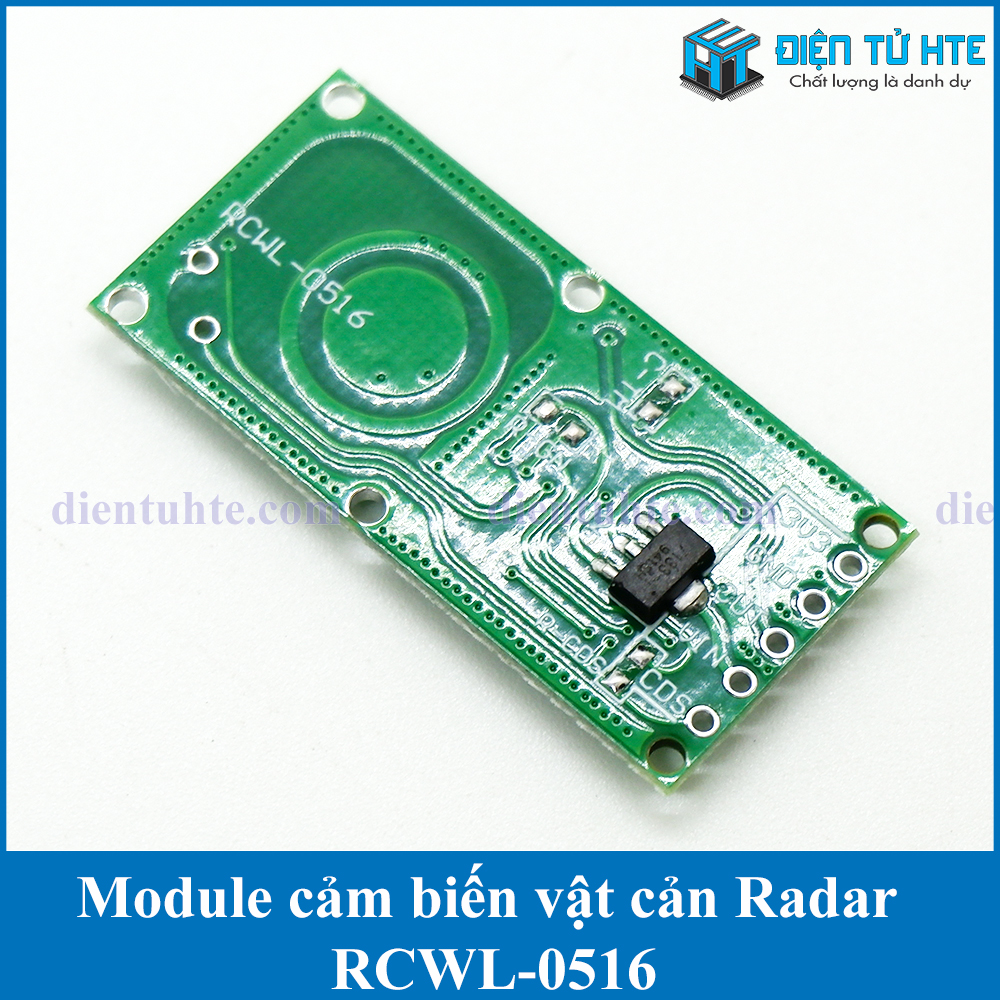

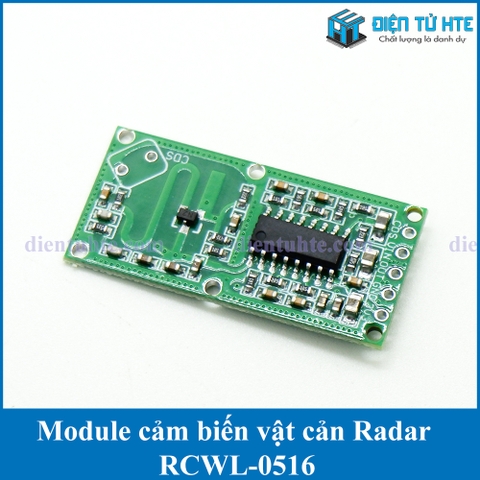

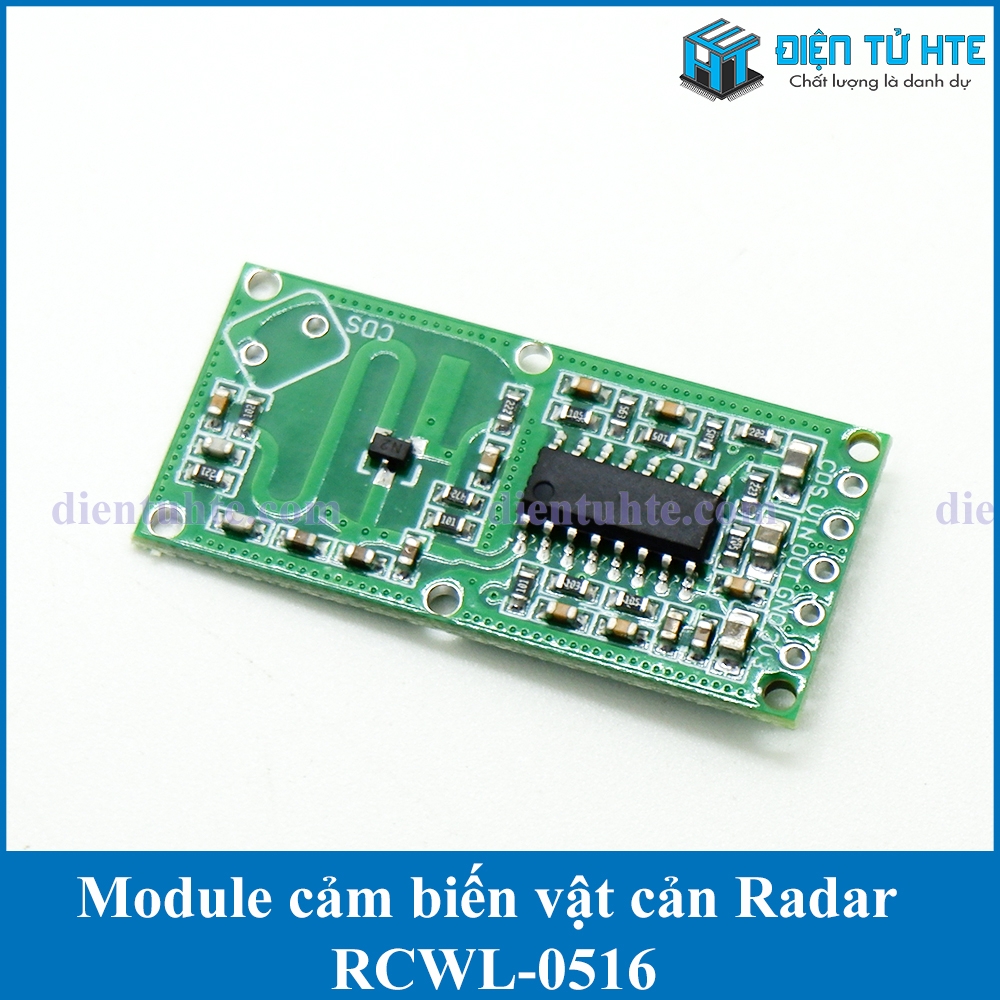

Module cảm biến vật cản Radar RCWL-0516

Viết đánh giá
Mã SKU:
Tình trạng: Hết hàng
18.000₫
Module cảm biến vật cản Radar RCWL-0516 Module được sử dụng để phát hiện vật cản phía trước bằng sóng Radar, thích hợp cho vô số ứng dụng khác nhau: chống trộm, phát hiện vật cản… Module có kích thước nhỏ gọn tiện lắp đặt, khoảng cách phát hiện xa từ 5~9m, có thể  xuyên một số vật cản bằng nhựa, gỗ mỏng...


Module cảm biến vật cản Radar RCWL-0516

Module được sử dụng để phát hiện vật cản phía trước bằng sóng Radar, thích hợp cho vô số ứng dụng khác nhau: chống trộm, phát hiện vật cản…

Module có kích thước nhỏ gọn tiện lắp đặt, khoảng cách phát hiện xa từ 5~9m, có thể  xuyên một số vật cản bằng nhựa, gỗ mỏng nên tiện che dấu, cảm biến có độ nhạy và độ bền cao.

Thông số kỹ thuật

  • Cảm biến vật cản Radar RCWL-0516
  • Điện áp sử dụng: 4~28VDC.
  • Dòng tiêu thụ: 2.8mA (typical); 3mA (max)
  • Khoảng cách phát hiện vật cản: 5-9m
  • Công suất phát: 20mW (typical);30mW (max)
  • Điện áp ngõ ra: 3.2-3.4V
  • Khả năng chịu tải: 100mA
  • Trigger: trigger lặp lại
  • Mức thấp ngõ ra: 0V
  • Mức cao ngõ ra: 3.3V
  • Nhiệt độ hoạt động: -20~80 độ C
  • Nhiệt độ lưu trữ: -40~100 độ C

Chức năng của các linh kiện

  • C-TM: Đây là vị trí tụ điều chỉnh thời gian kích, mặc định không có là 2s, giá trị của tụ càng lớn thì thời gian kích càng lâu.
  • R-GN: Đây là vị trí của điện trở chỉnh khoảng cách phát hiện vật cản, mặc định không nối là 7m, nối trở 1M sẽ cho khoảng cách còn 5m, trở nhỏ hơn sẽ cho khoảng cách gần hơn.
  • R-CDS: Đây là vị trí gắn quang trở, nếu gắn quang trở vào vị trí này thì cảm biến sẽ không hoạt động vào buổi tối.

Chức năng các chân:

  • 3V3:Chân xuất nguồn 3.3VDC 100mA
  • GND: Chân Mass, 0VDC.
  • OUT: Chân xuất tín hiệu khi có vật cản, có vật cản sẽ ở mức cao, không có sẽ ở mức thấp.
  • VIN: Chân nguồn đầu vào cấp từ 4~28VDC
  • CDS: Chân Diasble module, nối 0V module sẽ ngưng hoạt động.

Chú ý:

  1. Phía trước cảm biến có thể xuyên qua gỗ mỏng hoặc nhựa nhưng không thể xuyên qua kim loại.
  2. Phía trước và sau cảm biến nên có khoảng cách trống ít nhất 1cm.



Sơ đồ tham khảo:

Module cảm biến vật cản Radar RCWL-0516
