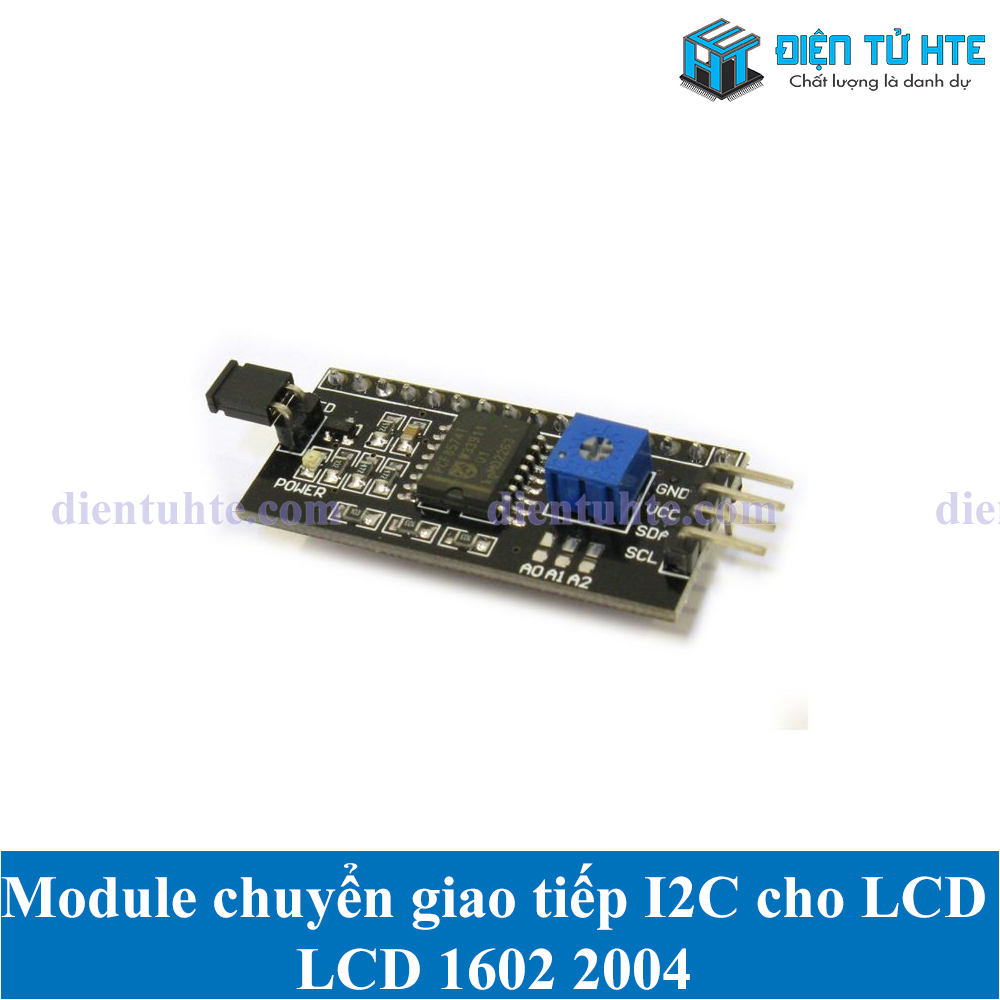

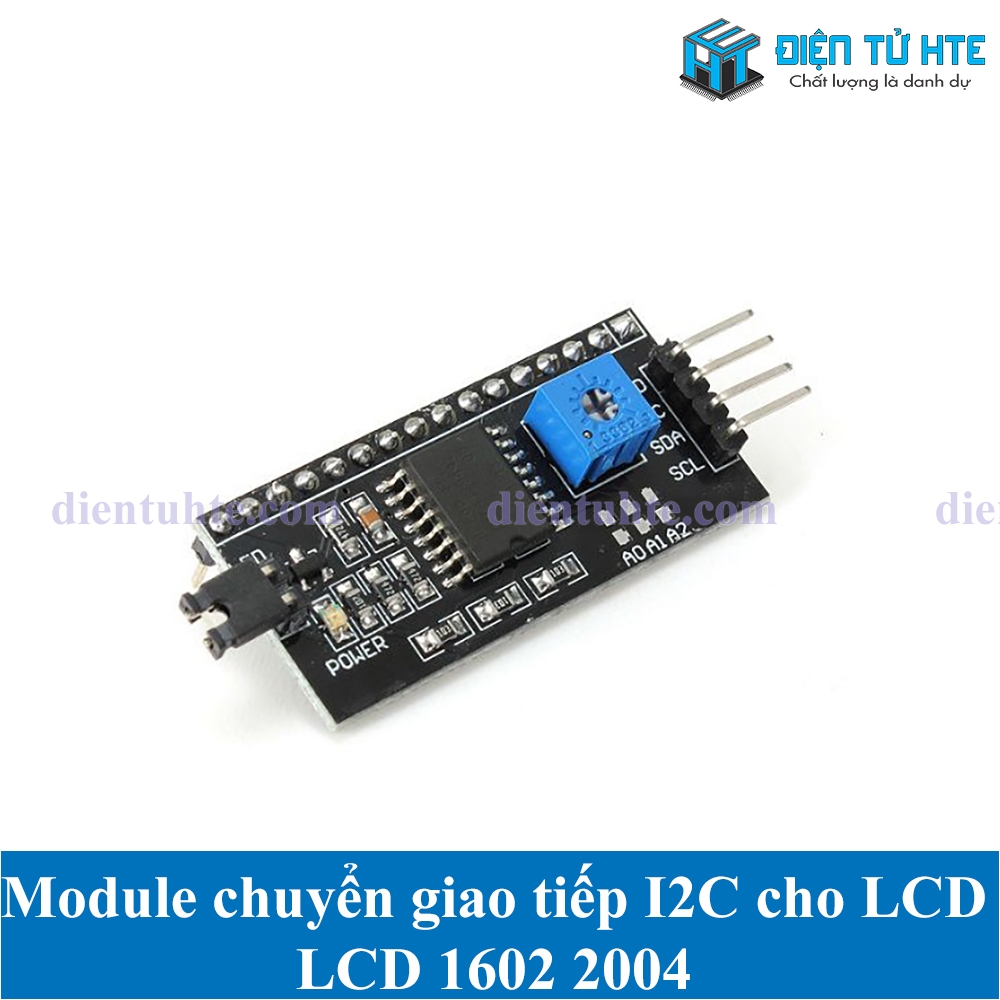

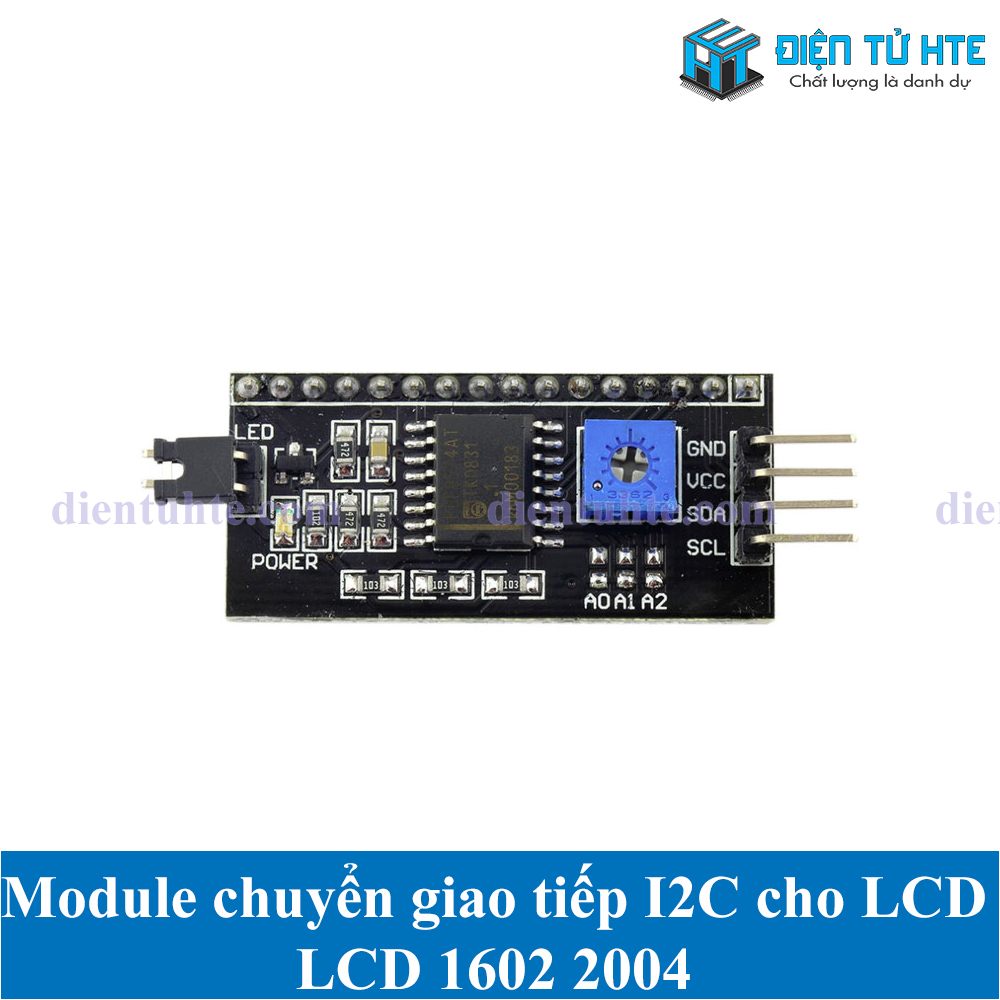

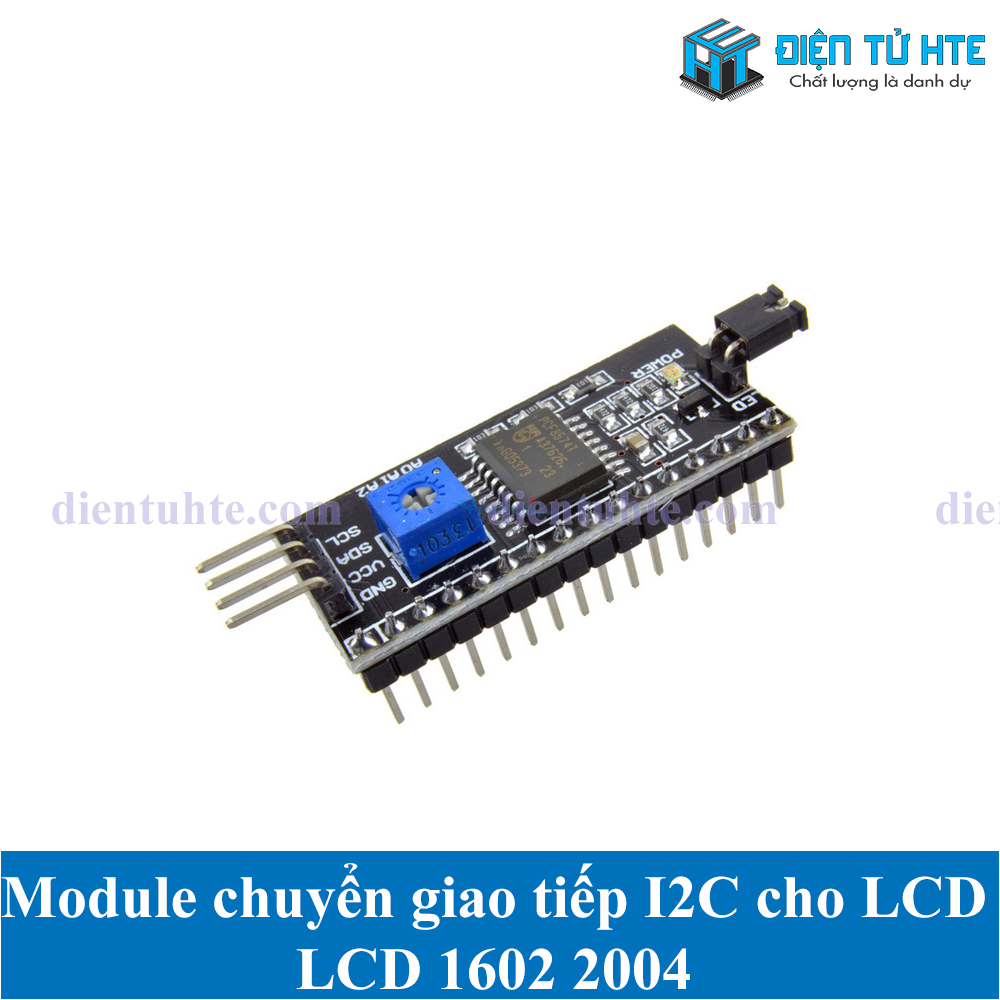

Module chuyển đổi giao tiếp I2C cho LCD 1602 2004 chip mở rộng PCF8574

Viết đánh giá
Mã SKU: MDL0124
Tình trạng: Còn 20 sản phẩm
18.000₫
Module chuyển đổi giao tiếp I2C cho LCD 1602 2004 chip mở rộng PCF8574 Để giao tiếp với LCD 1602 hay 2004 thông thường chúng ta cần kết nối 16 chân LCD hoặc ít nhất là 6 chân. Nhưng với module chuyển đổi này, chúng ta chỉ cần kết nối 2 chân tín hiệu I2C là SDA và SCL. Ngoài ra...


Module chuyển đổi giao tiếp I2C cho LCD 1602 2004 chip mở rộng PCF8574

Để giao tiếp với LCD 1602 hay 2004 thông thường chúng ta cần kết nối 16 chân LCD hoặc ít nhất là 6 chân. Nhưng với module chuyển đổi này, chúng ta chỉ cần kết nối 2 chân tín hiệu I2C là SDA và SCL. Ngoài ra trên module còn hỗ trợ biến trở để điều chỉnh độ tương phản của LCD và Jumper để kích hoạt đèn nền LCD

Thông số kỹ thuật:

  • Điện áp hoạt động: 2.5-6VDC
  • Hỗ trợ LCD: 1602, 2004, 1604, 0802 (chip HD44780)
  • Giao tiếp: I2C
  • IC giao tiếp: PCF8574

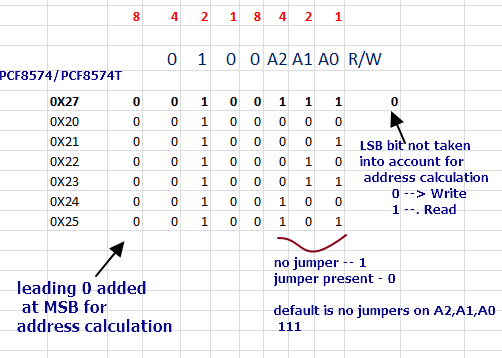

  • Địa chỉ mặc định: 0X27 (có thể điều chỉnh bằng ngắn mạch chân A0/A1/A2). Lưu ý : Các phiên bản cũ địa chỉ của bus i2c là 0X27, loại mới có thể là 0x3F. Để cấu hình địa chỉ, xem Datasheet IC PCF8574 hoặc ảnh bên dưới
  • Kích thước: 41.5mm(L)x19mm(W)x15.3mm(H)
  • Trọng lượng: 5g
  • Tích hợp Jump chốt để cung cấp đèn cho LCD hoặc ngắt
  • Tích hợp biến trở xoay điều chỉnh độ tương phản cho LCD
