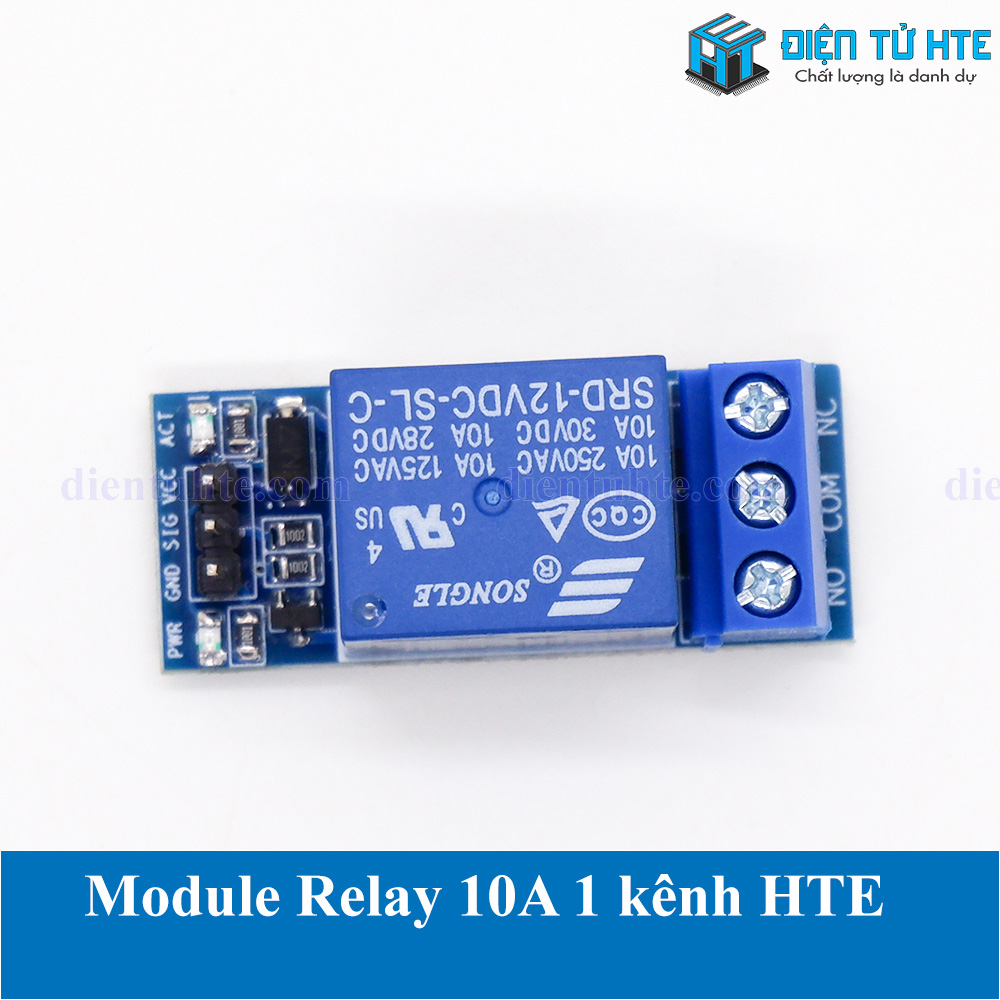

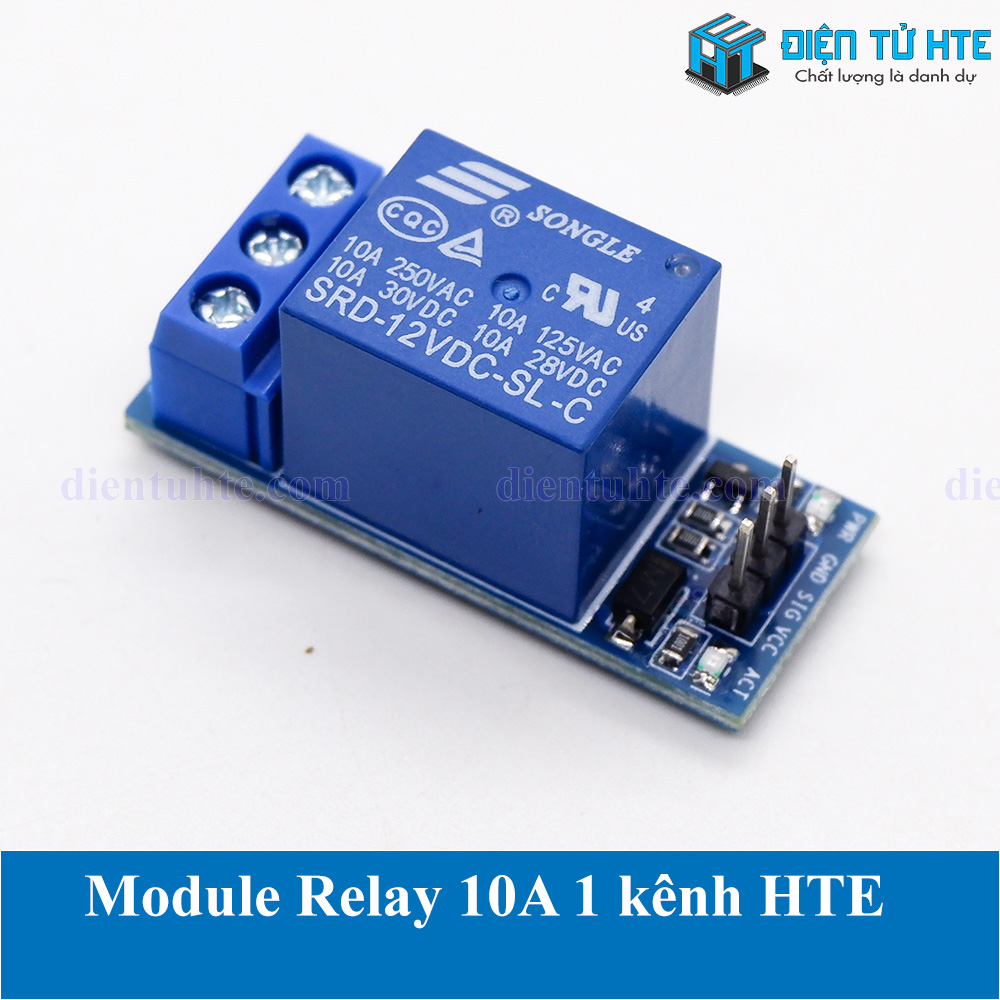

[HTE] Module Relay 10A 1 kênh

Module dùng để kết nối điều khiển tải cho các mạch điều khiển điện tử, mạch gồm có 1 relay với điện áp hoạt động 3V, 5V, 9V, 12V,... (tùy phiên bản) với đầu vào tín hiệu kích và đầu ra tiếp điểm thường đóng (NC), thường mở (NO).

Thông số kỹ thuật

• Điện áp hoạt động (nguồn nuôi) Vcc: 3V/5V/6V/9V/12V/24V,... (Chọn ở phân loại hàng))
• Tín hiệu kích đầu vào: Mức thấp (0V - GND) hoặc Mức cao (Vcc) (Chọn ở phân loại hàng)

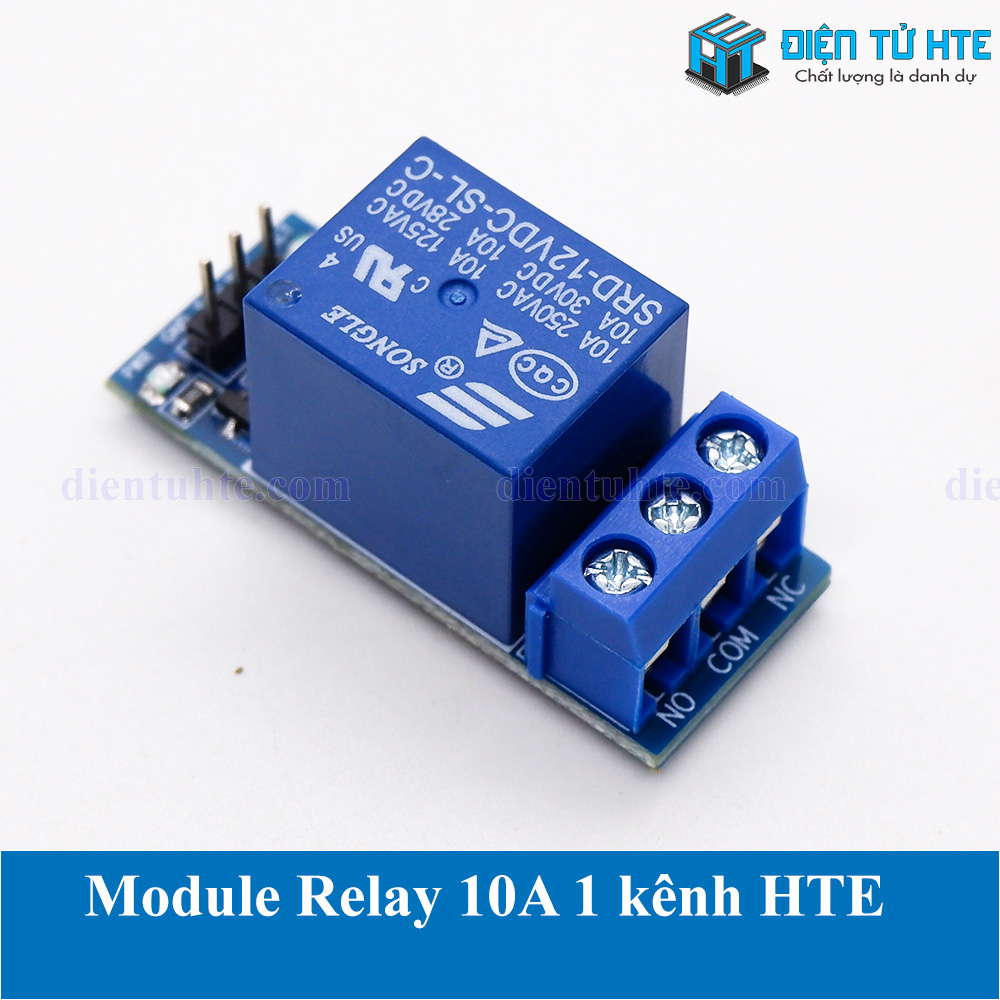

• Ngõ ra: NO: Tiếp điểm thường mở; NC: tiếp điểm thường đóng; COM: chân chung
• Khả năng chịu tải của Relay: 10A/250V
• Số tiếp điểm: 1
• Kích thước mạch: 40x16.5x17.5 (DxRxC)

Giải thích ký hiệu:

• Vcc: Cực dương Nguồn nuôi
• SIG: Đầu vào tín hiệu kích
• GND: Cực âm nguồn nuôi
• LED PWR: Đèn báo nguồn nuôi
• LED ACT: Đèn báo Relay hoạt động

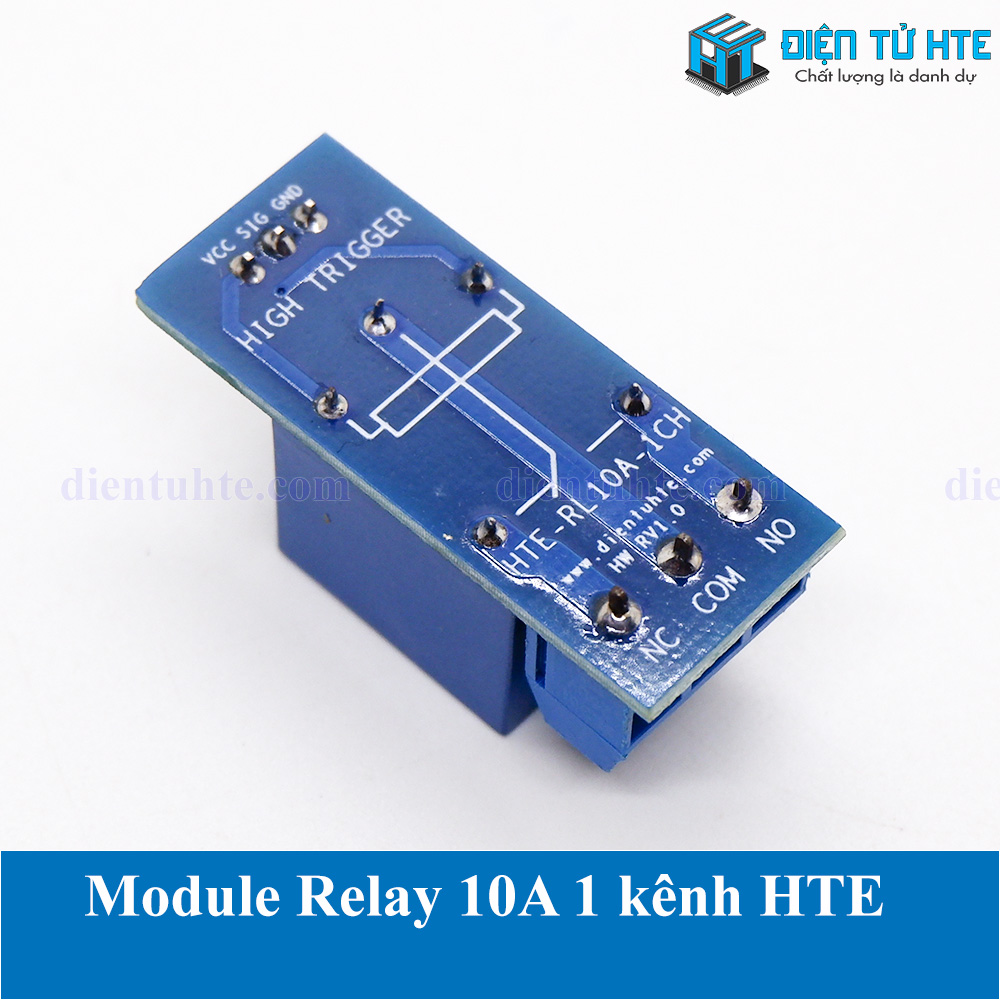

• HIGH TRIGGER: Kích mức cao
• LOW TRIGGER: kích mức thấp

Mô tả hoạt động:

• Module Kích mức thấp: Khi mạch có tín hiệu kích ở chân SIG = Vcc, Relay không hoạt động. Khi tín hiệu kích ở chân SIG = 0V hoặc xấp xỉ 0V, Relay hoạt động.
• Module Kích mức cao: Khi mạch có tín hiệu kích ở chân SIG =0 hoặc xấp xỉ 0V thì Relay không hoạt động. Khi tín hiệu kích ở chân SIG là Vcc thì Relay hoạt động

Lưu ý:

• Đối với Module kích mức thấp, không nên sử dụng tín hiệu kích có mức điện áp nhỏ hơn Vcc, có thể gây tình trạng hoạt động không ổn định cho mạch
• Đối với Module kích mức cao, điện áp kích ở chân SIG không bắt buộc phải là Vcc, có thể sử dụng từ mức Vcc/2 và tối đa 1.5*Vcc
