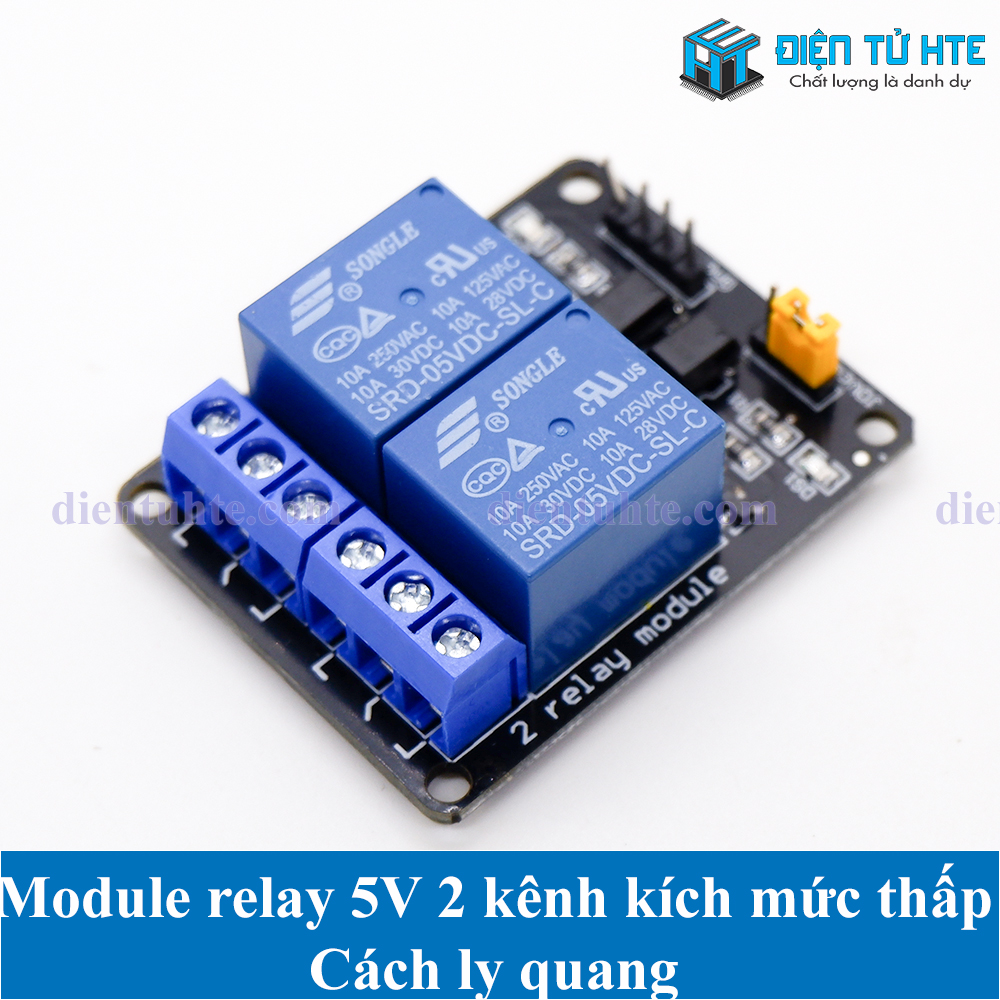

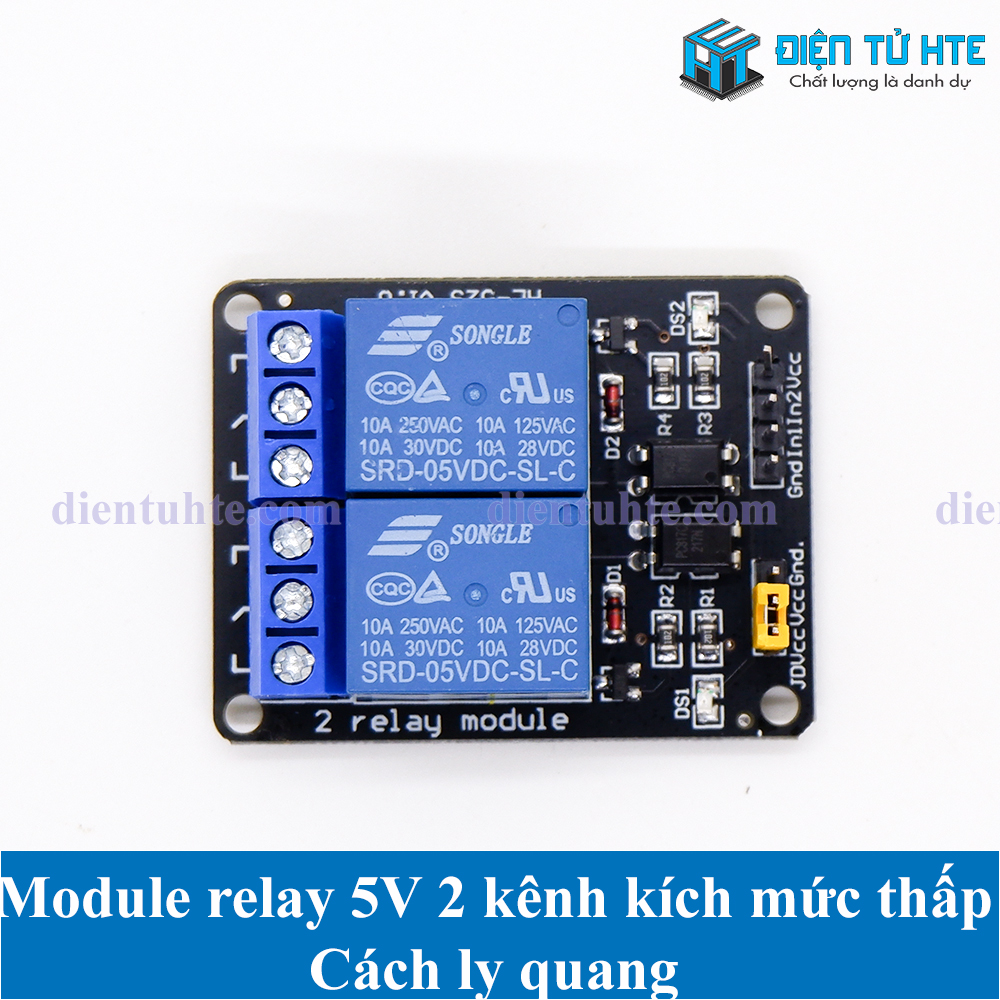

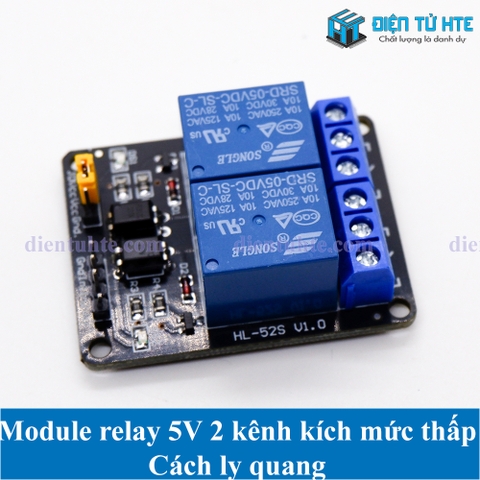

Module Relay 2 kênh có cách ly opto - Kích mức thấp
Module relay 2 kênh giúp điều khiển đóng ngắt các tải công suất sử dụng điện áp AC,DC với dòng tải tối đa 10A. Module hỗ trợ đóng ngắt độc lập từng kênh, với nguồn cấp Relay có thể tùy chọn dùng chung nguồn cấp với mạch điều khiển hoặc dùng nguồn riêng qua Jumper.
Module hoạt động khi kích mức điện áp 0V nên rất dễ dàng sử dụng cho các mạch ứng dụng sử dụng điện áp 3.3V và 5V.
Thông số kỹ thuật:
- Điện áp Relay: 5V hoặc 12V (chọn phiên bản)
- Dòng tải: 10A max
- Kích: Logic mức 0V
- Kích thước: 50.6mm(dài)*38.8mm(rộng)*19.3mm(cao)
- Trọng lượng: 30g
Ý nghĩa các chân đầu vào:
- JD_VCC: Điện áp cho Relay
- VCC: Điện áp dương nguồn cung cấp
- GND: Mass nguồn
- IN1: Đầu vào kích kênh 1
- IN2: Đầu vào kích kênh 2
- Lưu ý: Mặc định Jumper nối JD_VCC với VCC, Relay xài chung nguồn với nguồn cấp chính. Nếu muốn cấp riêng nguồn cho relay (trong trường hợp điện áp hoạt động mạch điều khiển khác với điện áp relay) thì tháo Jumper này và kết nối nguồn cho Relay vào chân JD_VCC
