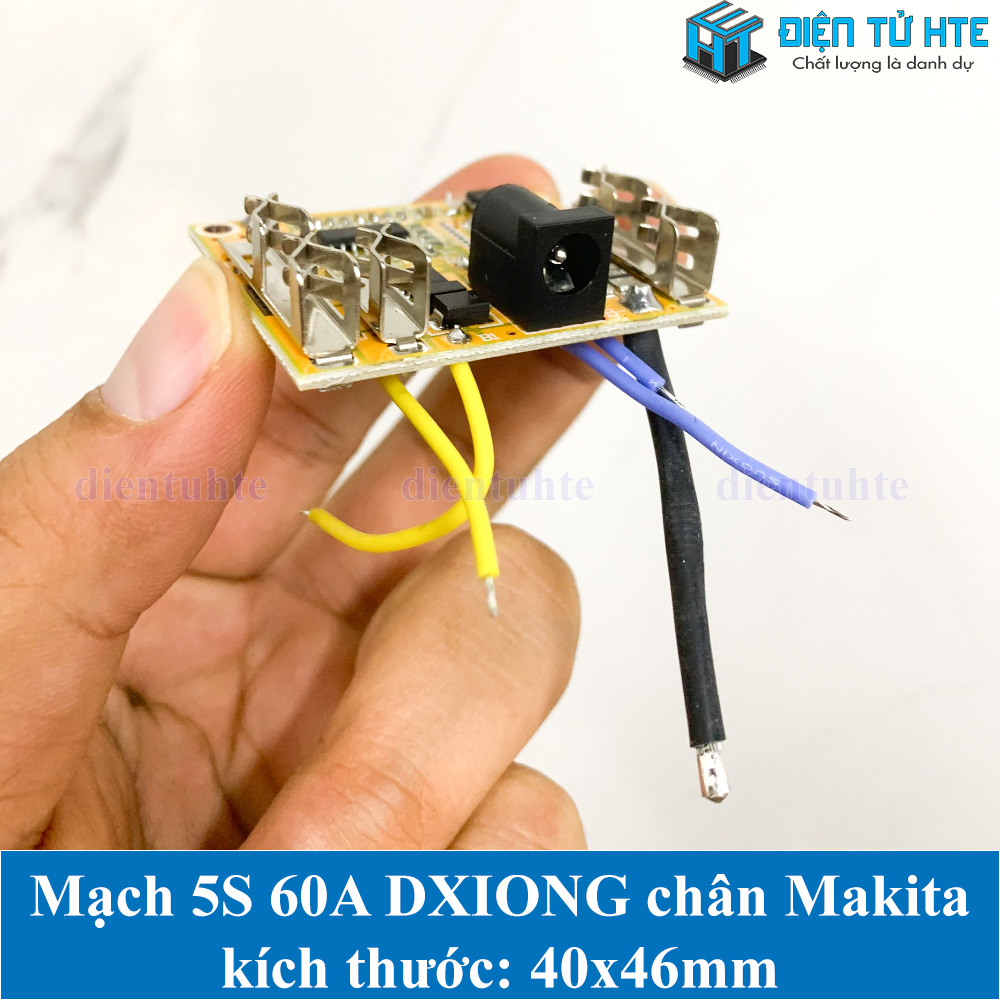

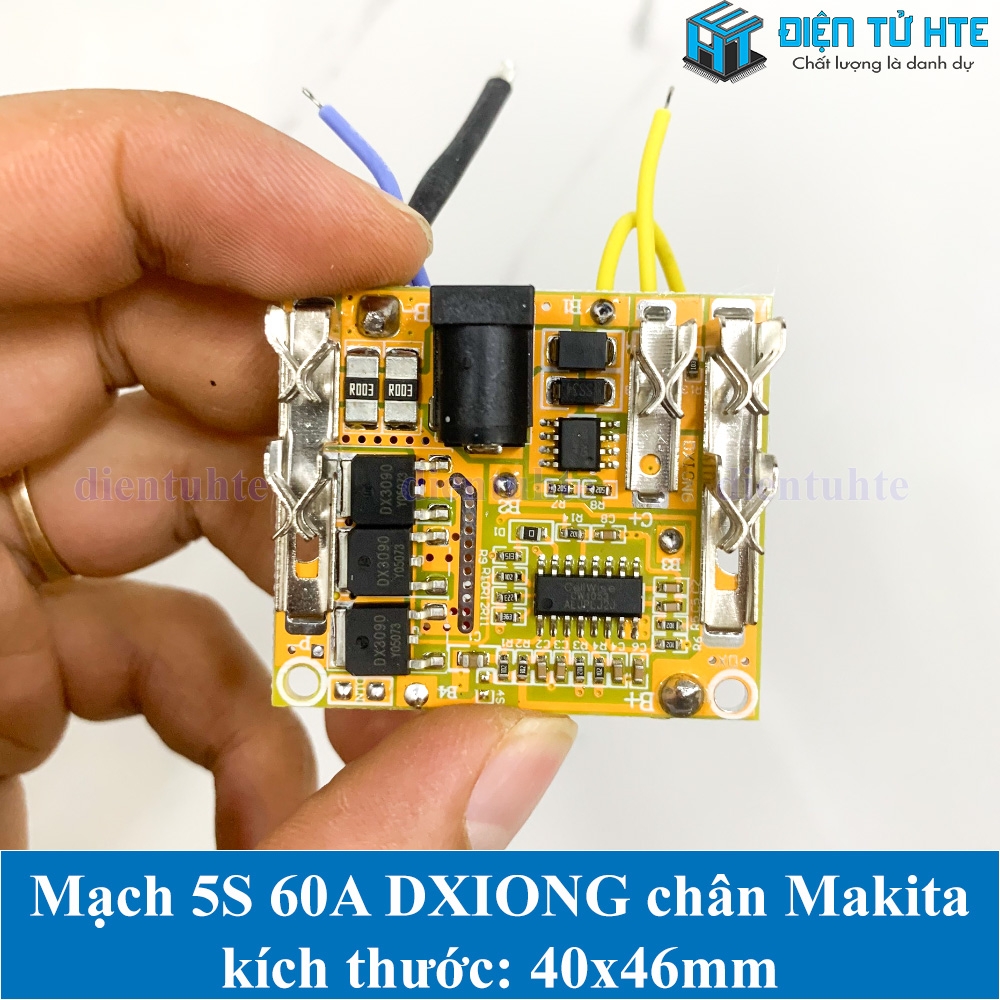

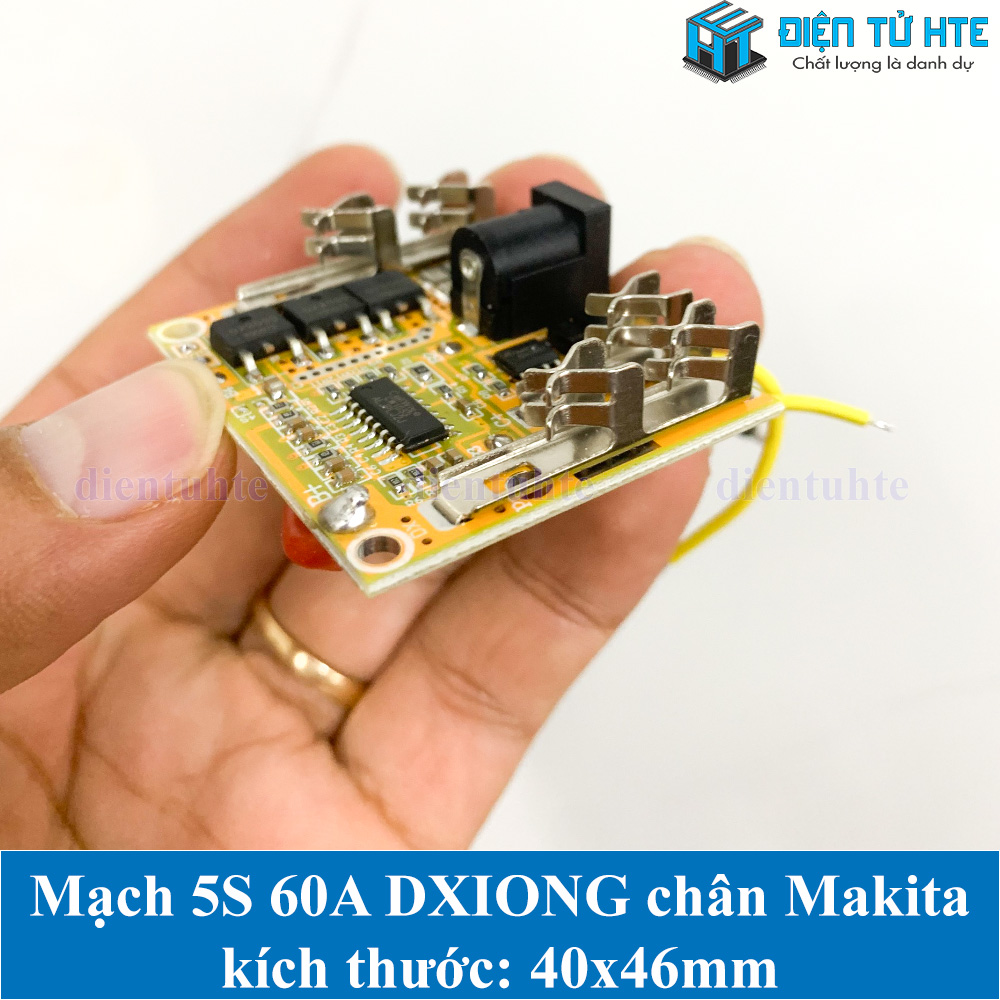

Mạch bảo vệ Pin 5S 60A hệ 3.7V 18-21V DXIONG chân Makita có jack sạc 5.5x2.5mm 40x46mm
Mạch bảo vệ cell pin Li-ion hãng DXIONG, dùng trong pin máy khoan, máy bắt vít Makita,... có mức điện áp từ 18-21V. Sử dụng 5 cell Li-ion nối tiếp hoặc 5 cặp cell mắc nối tiếp thậm chí nhiều hơn nữa.
Thông số kỹ thuật cơ bản:
- Hệ Pin: 3.7V
- Điện áp sạc đầy: 21V
- Điện áp bảo vệ: 15V
- Dòng xả liên tục: Max 60A
- Dòng xả tức thời: 90A
- Chân cắm: Makita
- Jack sạc: 5.5x2.5mm
- Cảm biến nhiệt độ: NTC
Lưu ý:
- Đây là mạch sạc và bảo vệ pack pin Li-ion, đa năng, hoàn toàn không phải mạch pin máy khoan hay của riêng bất kỳ thiết bị nào. Mạch này có thể sử dụng cho nhiều thiết bị dùng pin sạc khác nhau.
- Nếu đóng 5S-1P (5 cell nối tiếp) thì nên chọn cell có dòng xả từ 15C - 20C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao)
- Nếu đóng 5S-2P (5 cặp cell nối tiếp) thì nên chọn cell có dòng xả từ 10C - 15C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao)
- Tuy nhiên nếu chỉ dùng cho máy bắt vít hoặc khoan có công suất nhỏ thì có thể chọn cell có dòng xả 5C - 10C thay thế
- Các cell (cặp cell) phải đều volt với nhau và sạc đủ volt (3.7V - 3.9V) trước khi lắp vào mạch. Tránh sạc đầy trên 4.2V bằng sạc rời như sạc dự phòng và/hoặc nguồn DC 5V khác
- Hàn theo thứ tự từ B- (0V), B1(3.6V/4.2V), B2(7.2V/8.4V), B3(10.8V/12.6V), B4 (14.4V/16.8V) và B+/B5 (18V/21V)
- Giắc cái DC In 5.5*2.1mm là ngõ sạc vào của mạch. Không sử dụng đồng thời ngõ này 2 chức năng cùng lúc. Nghĩa là sạc thì không mở máy và nếu mở máy thì rút sạc khỏi mạch pin
