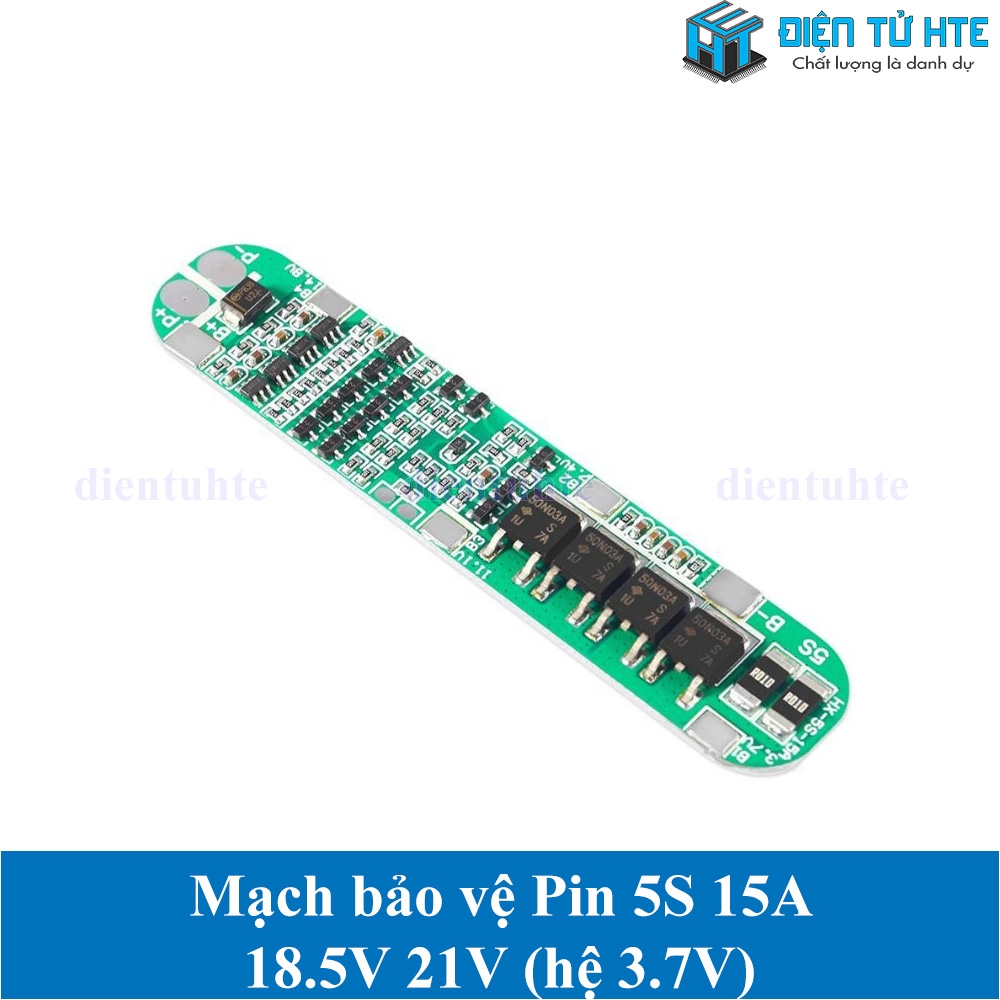

Mạch Sạc Và Bảo Vệ Pin 21V 5S 15A chuyên dụng cho những loại pin có điện thế 3.7-4.2V có chức năng sạc và bảo vệ 5 cell pin mắc nối tiếp. Ngoài ra mạch còn có chức năng tự ngắt khi sạc đầy, bảo vệ ngắn mạch, quá áp hoặc dưới áp.
Mạch bảo vệ pin 5 cell nối tiếp dùng cho bộ pin li-ion 18650, 26650,...
Bảo vệ pin khỏi sạc ở điện áp quá cao, thời gian phát hiện 0.1s
Bảo vệ pin khỏi xả quá sâu, thời gian phát hiện 0.1s
Bảo vệ xả quá dòng 75A, thời gian phát hiện 9ms
Bảo vệ chống chập đầu ra với thời gian phát hiện chập 250ms
Mạch tự cân bằng được điện áp các cell khi sạc, tuy nhiên khi dùng với dòng xả lớn, bạn nên dùng các bộ sạc pin cân bằng chuyên dụng như imax B6 sẽ tốt hơn!
Dùng cho nguồn pin máy khoan, bắt vít, hoặc các máy công cụ cầm tay cỡ nhỏ và vừa.
Thông số kỹ thuật:
Chú ý:
Nếu Pin nóng lên khi đang sạc, có thể bạn đã nối sai cực của pin hoặc mạch sạc không sử dụng cho loại pin đó, vui lòng không sử dụng tiếp.

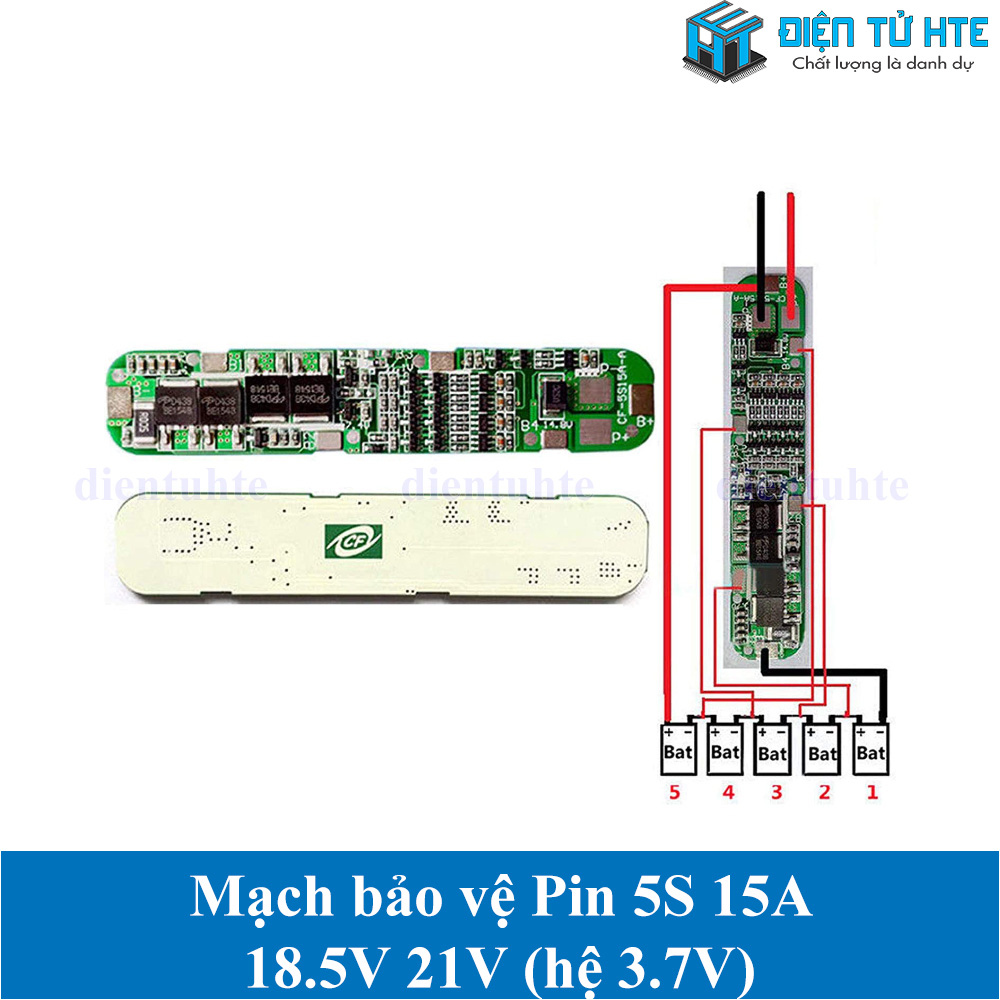

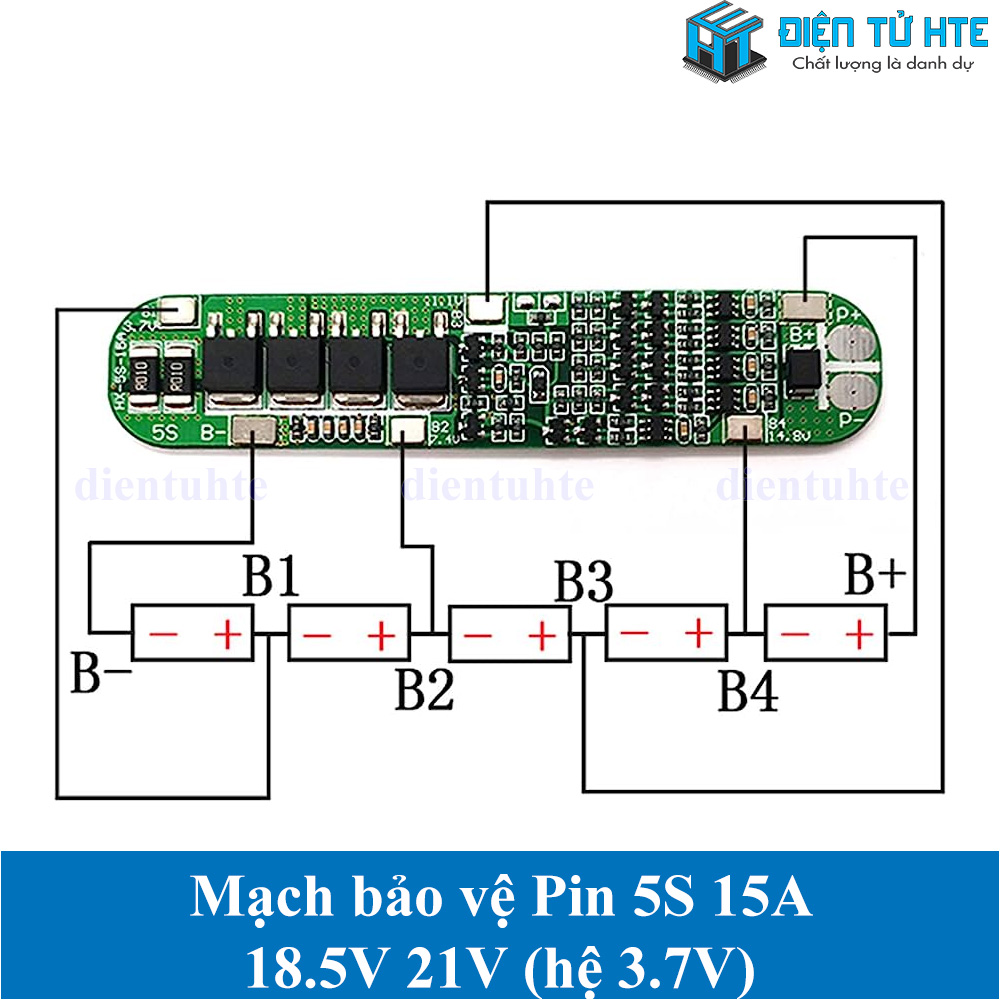

Nối dây: 0V (B-), 3.7V (B1), 7.4V (B2), 11.1V (B3), 14.8V (B4), 21V (B+) không cố ý nối dây ngắn mạch
Chỉ sạc sau khi đã nối tất cả dây.
Khi sạc 5 cell pin, đảm bảo rằng điện áp ở mỗi cell đều như nhau. Nếu không, hãy thử riêng từng cell để kiểm tra.
Không sạc chung pin còn đầy với pin đã cạn.
