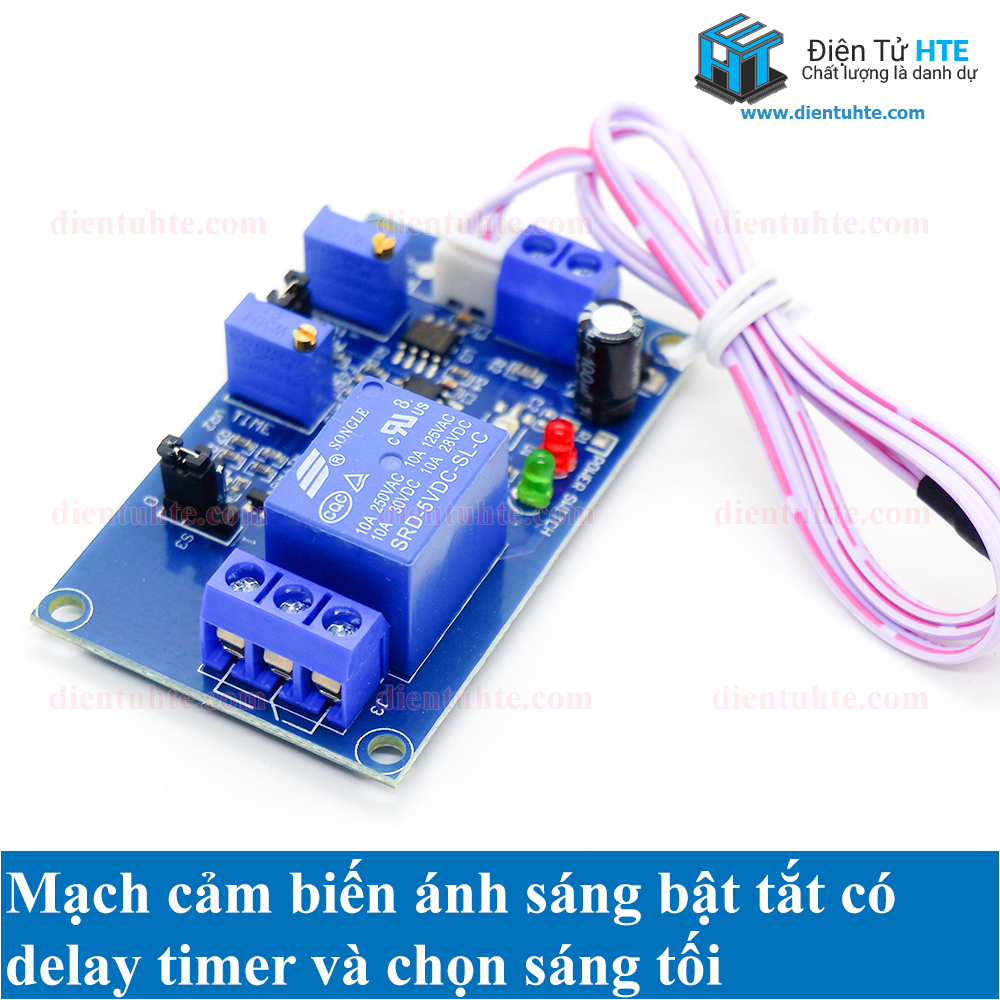

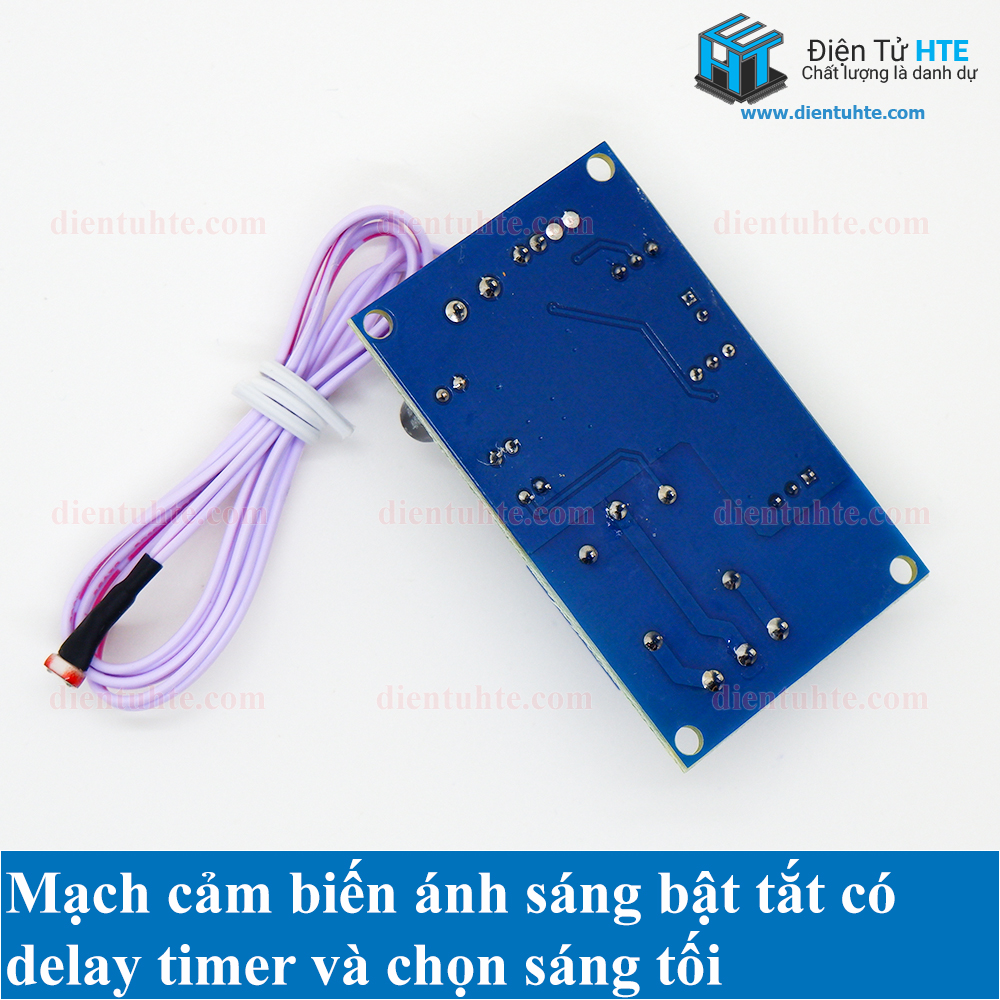

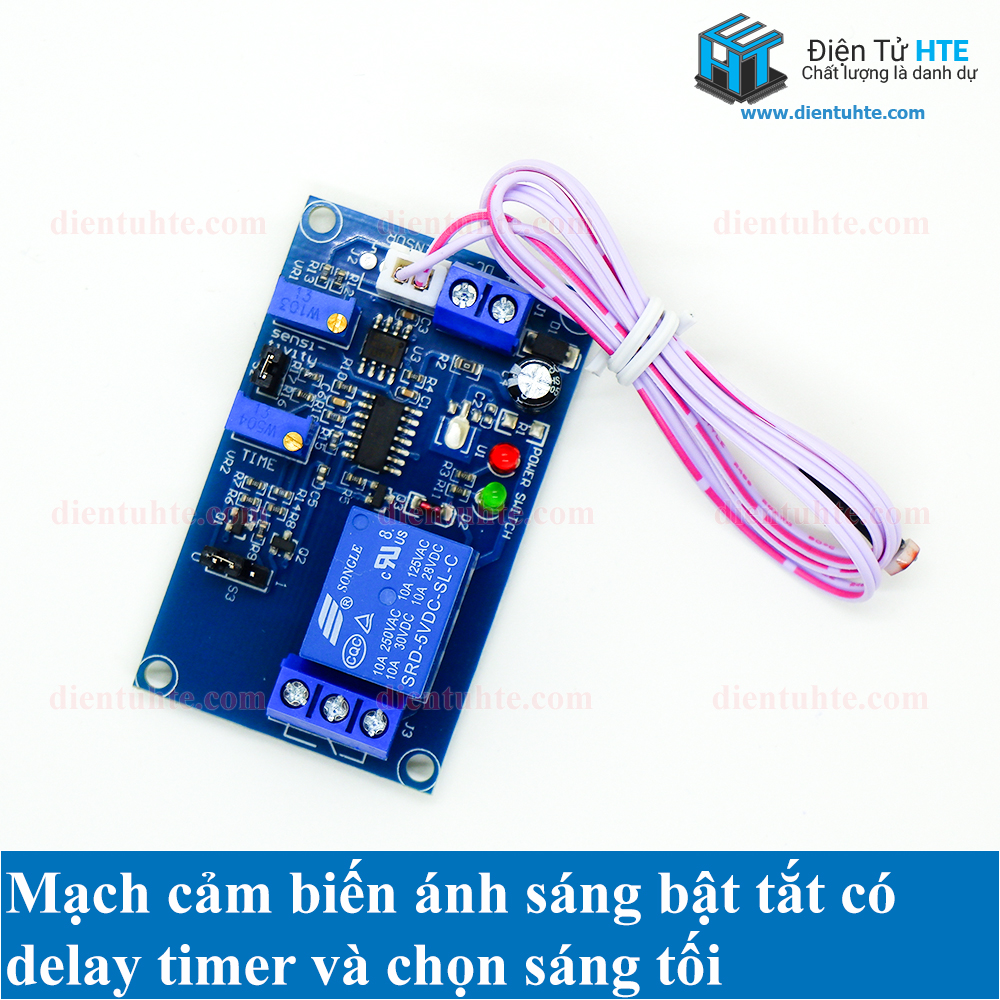

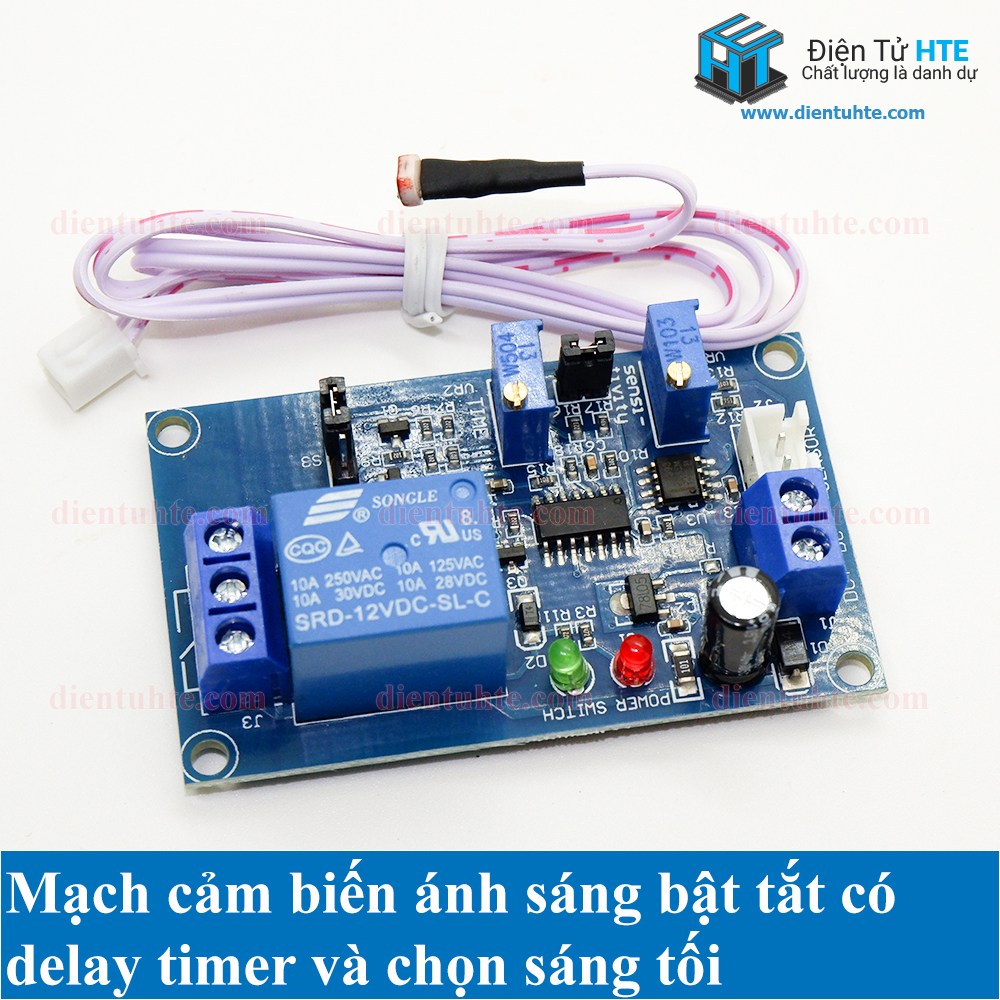

Mạch cảm biến ánh sáng bật tắt có delay độ trễ 05V 12V 24V
Đây là phiên bản mới và nâng cấp đáng giá của mạch cảm biến ánh sáng đời trước. Nếu ở những phiên bản trước, mạch sẽ đóng ngắt tức thì khi phát hiện sự thay đổi của ánh sáng dẫn đến mau hỏng relay và thiết bị thì ở phiên bản mới này mạch hỗ trợ điều chỉnh thời gian trễ tắt khi phát hiện thay đổi ánh sáng, giúp tăng tuổi thọ thiết bị và hoạt động ổn định, chính xác hơn.
Mô tả chức năng:
- Mạch hoạt động dựa vào sự cảm biến ánh sáng thay đổi qua cảm biến quang trở. Khi phát hiện ánh sáng giảm đến ngưỡng cài đặt, mạch sẽ đóng relay. Khi ánh sáng tăng đến ngưỡng cài đặt, mạch sẽ chờ một khoảng thời gian trễ (điều chỉnh được) sau đó mới ngắt relay.

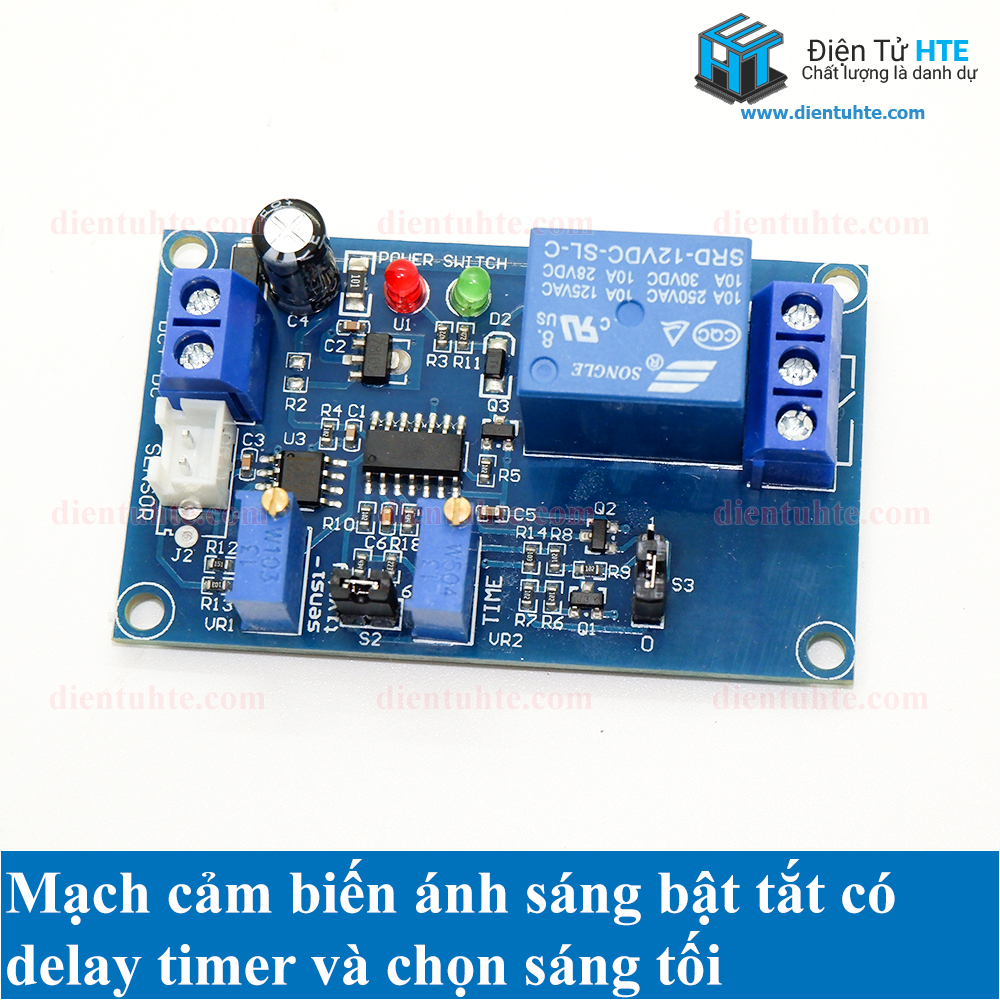

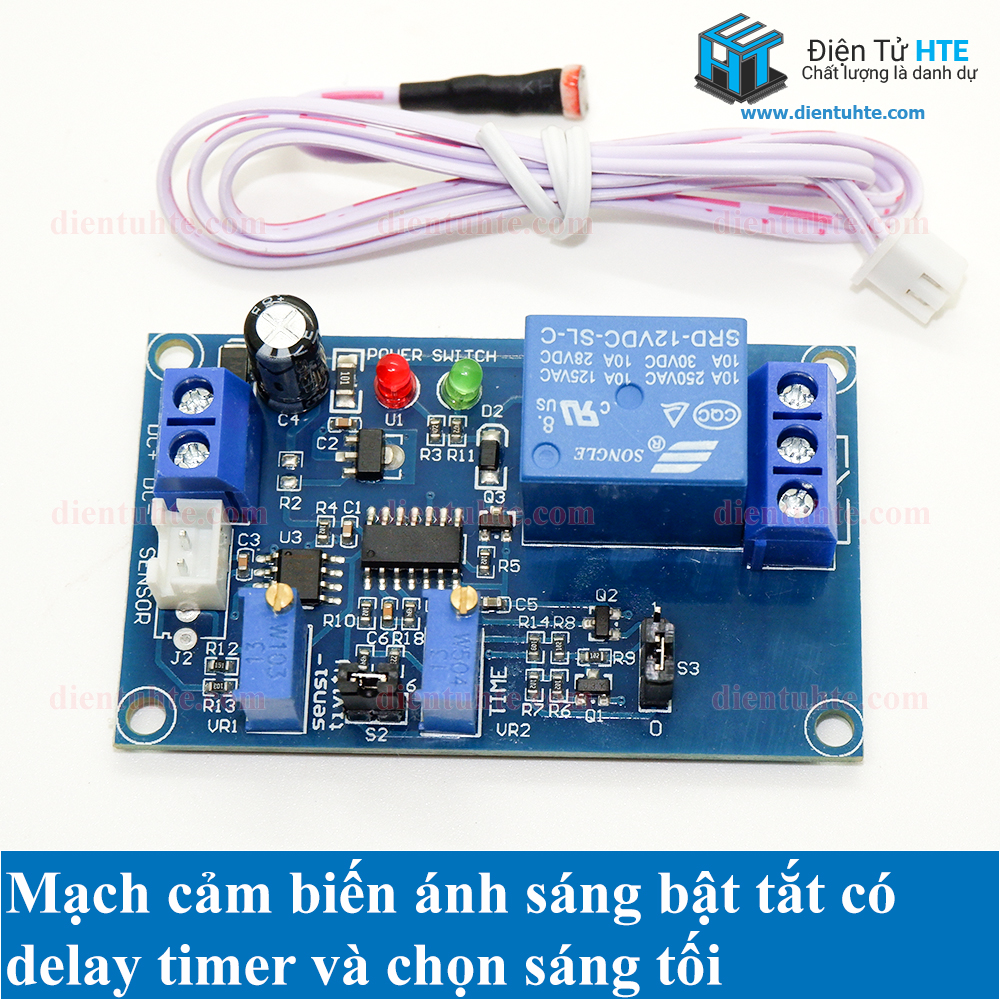

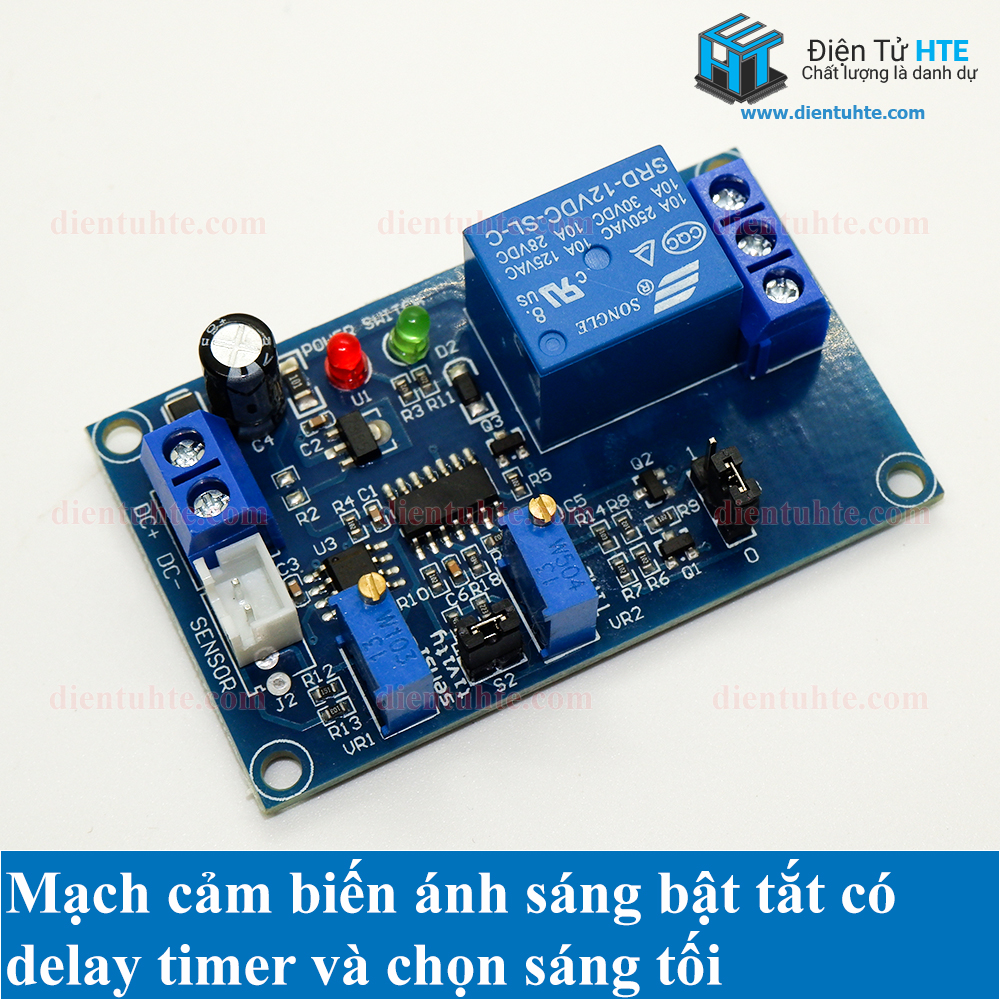

- Biến trở VR1 để điều chỉnh độ nhạy của cảm biến
- Biến trở VR2 để điều chỉnh độ trễ
- Jumper S2 để thay đổi khoảng thời gian độ trễ, nếu gắn S2, độ trễ điều chỉnh từ 0~20 giây. Nếu tháo S2, độ trễ điều chỉnh từ 0~200 giây
- Jumper S3 để lựa chọn cách hoạt động của cảm biến, S3 đặt về phía mức 0 là chọn cảm biến hoạt động đóng relay khi ánh sáng giảm. S3 đặt về phía mức 1 là chọn cảm biến hoạt động đóng relay khi ánh sáng tăng
Ứng dụng:
Điều khiển bật tắt đèn theo ánh sáng, điều khiển đèn đường,...
Thông số kỹ thuật:

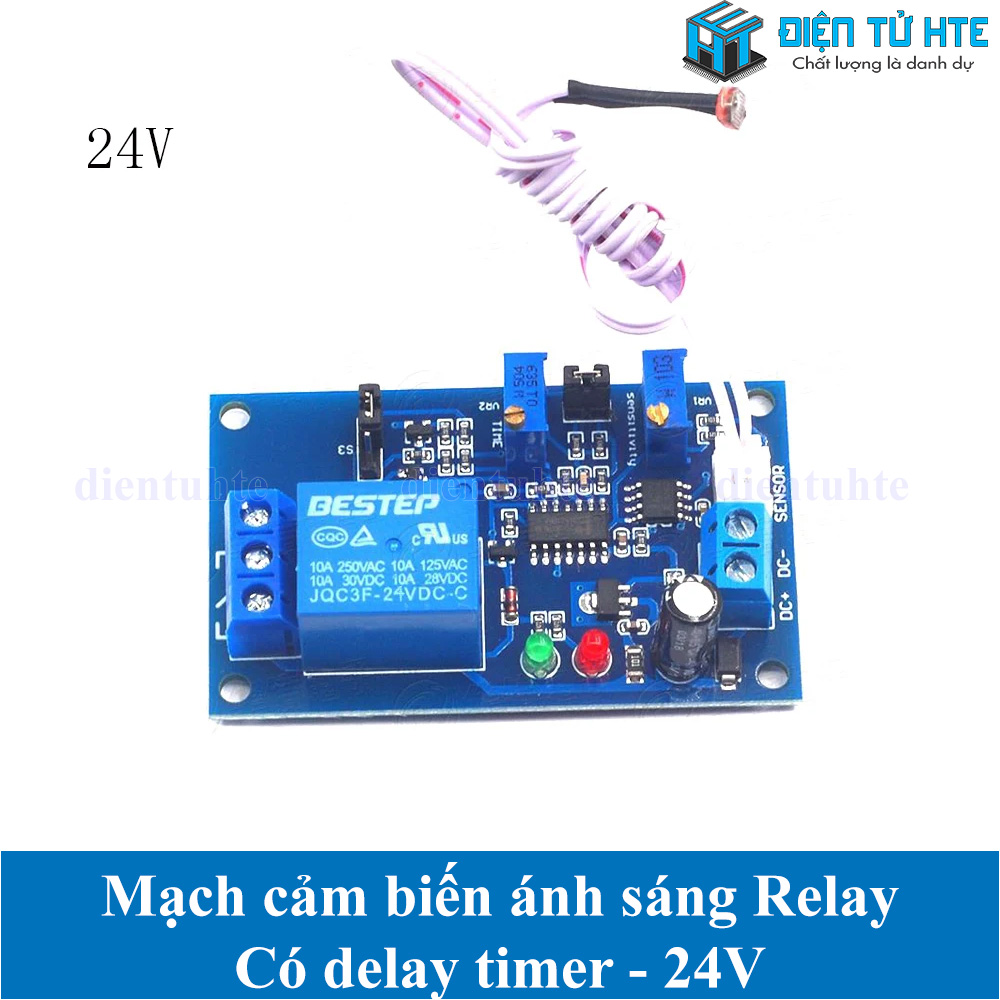

- Điện áp hoạt động: 05V hoặc 12V hoặc 24V
- Relay: 10A, tiếp điểm thường đóng và thường hở
- Cảm biến: Quang trở nối dài dây 50cm
- Nhiệt độ hoạt động: <80 độ C
- Kích thước: 63.5x38.5x18.5mm
