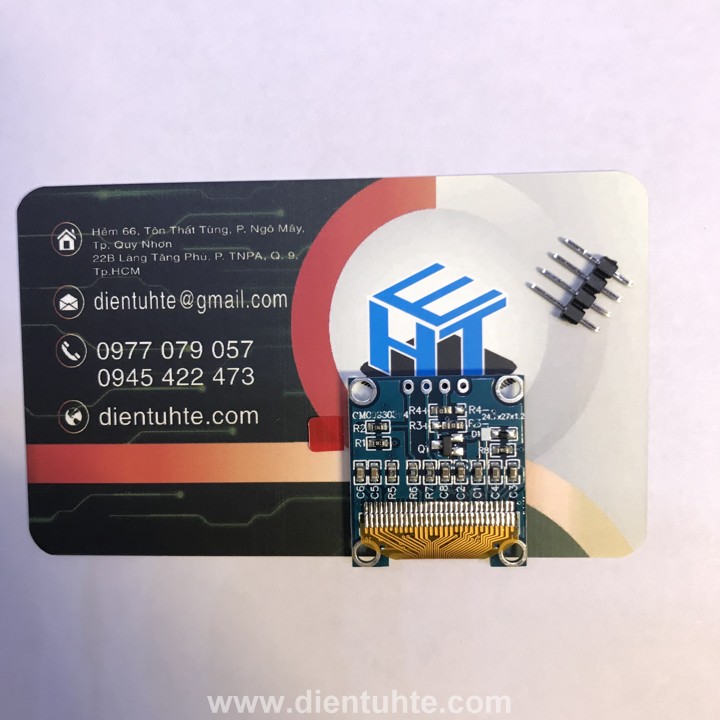

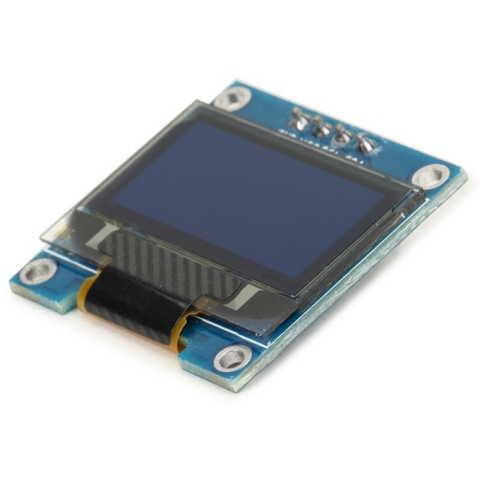

Màn hình Oled 0.96 inch giao tiếp I2C cho khả năng hiển thị đẹp, sang trọng, rõ nét vào ban ngày và khả năng tiết kiệm năng lượng tối đa với mức chi phí phù hợp, màn hình sử dụng giao tiếp I2C cho chất lượng đường truyền ổn định và rất dễ giao tiếp chỉ với 2 chân GPIO.
Thông tin kỹ thuật:
- Điện áp sử dụng: 2.2~5.5VDC.
- Công suất tiêu thụ: 0.04w
- Góc hiển thị: lớn hơn 160 độ
- Số điểm hiển thị: 128x64 điểm.
- Độ rộng màn hình: 0.96 inch
- Màu hiển thị: Trắng / Xanh Dương.
- Giao tiếp: I2C
- Driver: SSD1306
VCC |
2.2~5.5VDC |
GND |
0VDC |
SCL |
xung Clock |
SDA |
dữ liệu vào Data in |
Tải về:
Sử dụng thư viện và Sample code trên Arduino:
- Mở Arduino IDE, chọn File -> Examples -> Adafruit SSD1306 -> ssd1306_128x64_i2c
- Vào Tools chọn board:“Arduino/Genuino UNO” hoặc Board Arduino tương ứng, port USB tương ứng và tiến hành nạp code.
- Trường hợp nạp code nhưng không chạy, bạn có thể thay đổi địa chỉ I2C thành 0x3C hoặc 0x3D vào lệnh
display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
