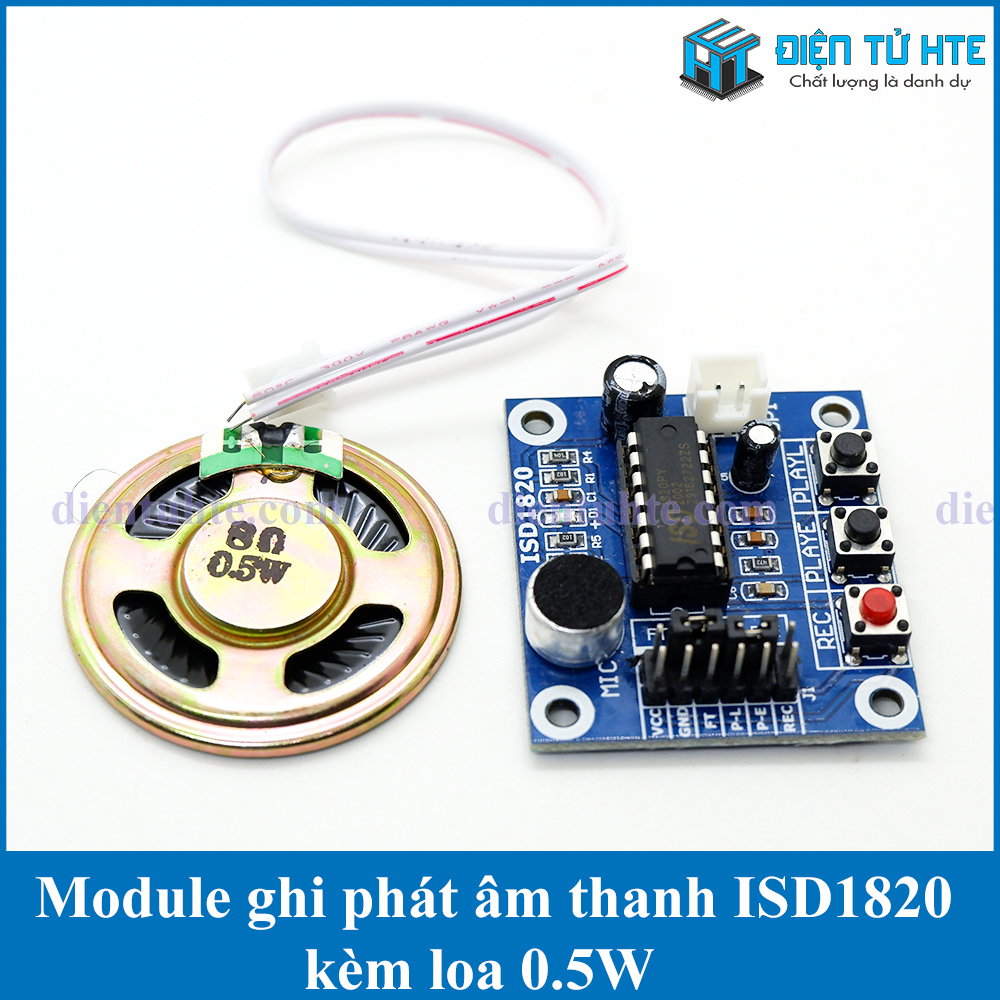

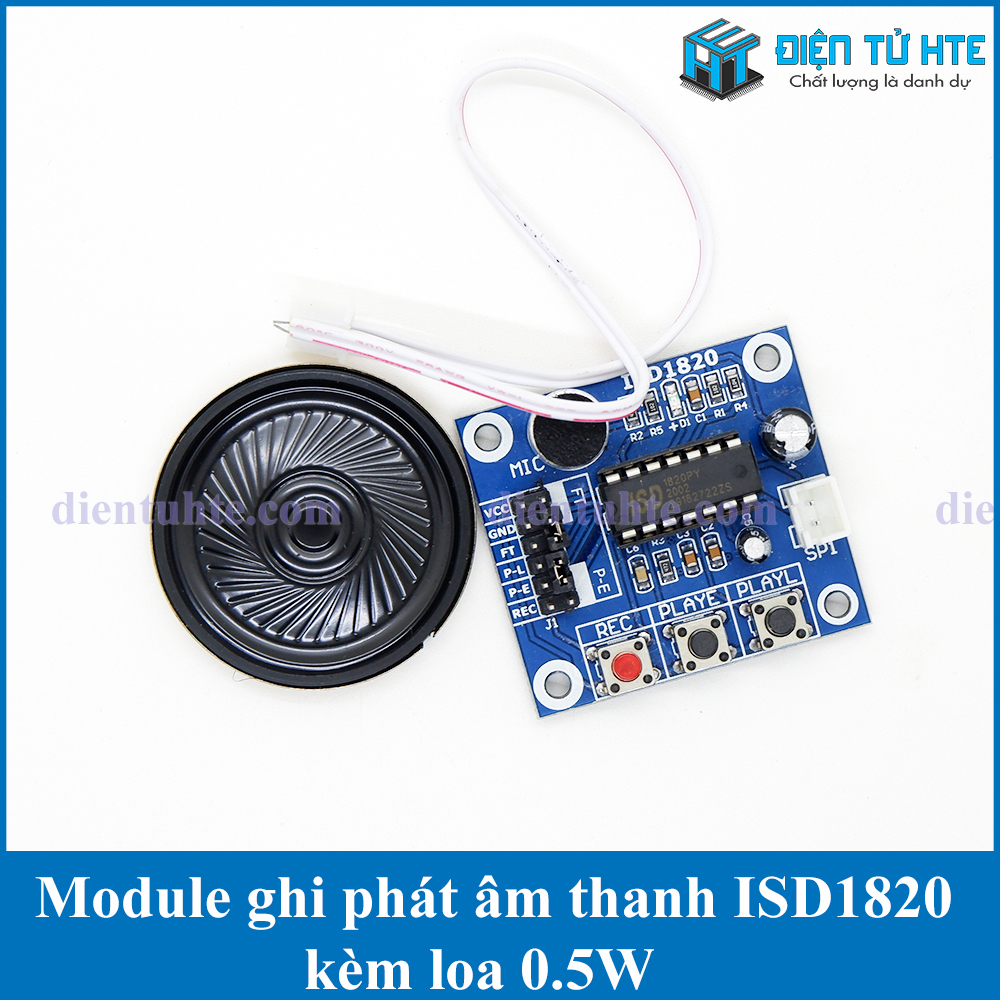

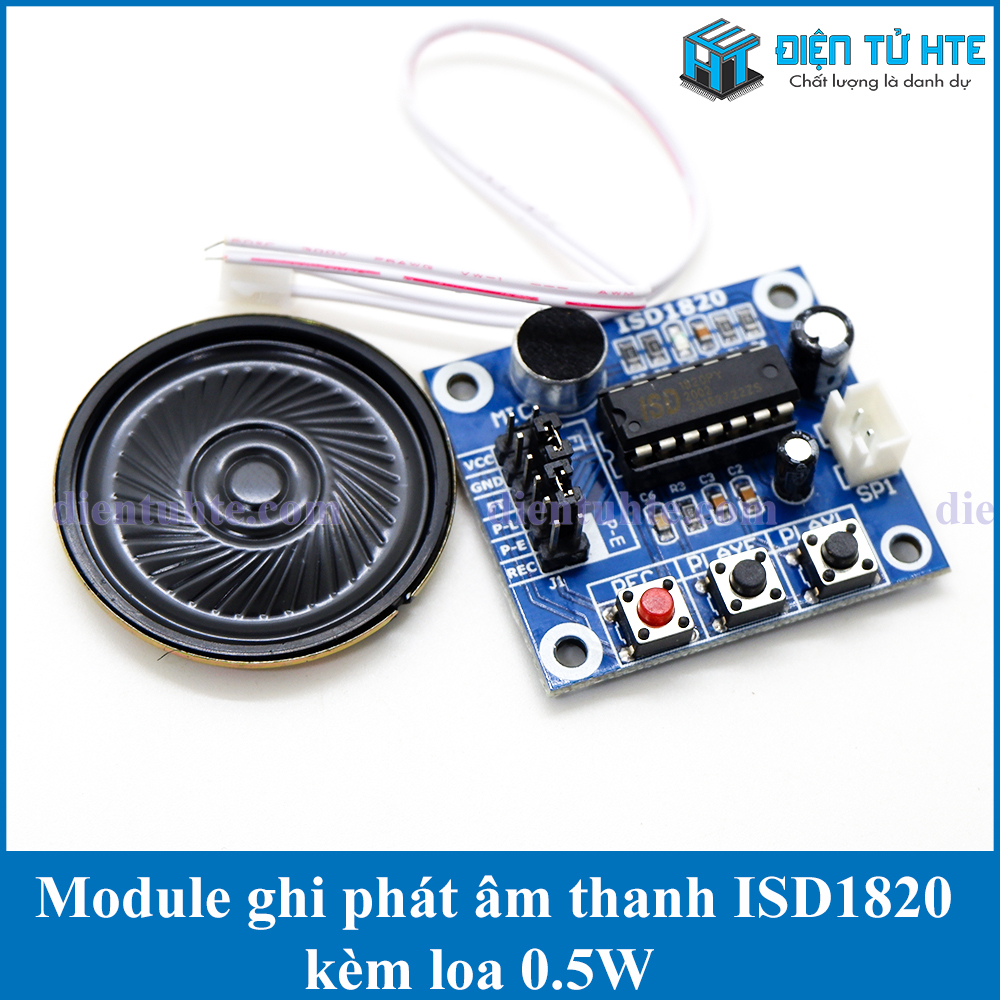

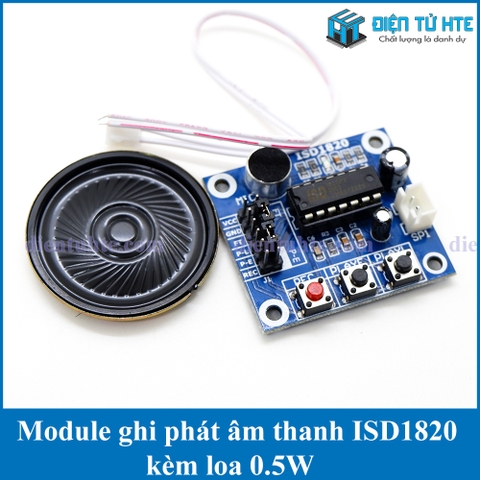

Module thu phát âm thanh ISD1820 kèm loa 0.5W
Mạch ghi phát âm thanh ISD1820 được dùng để ghi và phát âm thanh được người dùng ghi vào. Đoạn ghi âm được lưu vào bộ nhớ của chip, dữ liệu có thể lưu trữ đến 100 năm và có thể ghi / xóa lên đến 100.000 lần và ghi được trong tối đa 10s (mặc định).
Thông số kỹ thuật:
- Điện áp cung cấp: 2.4 ~ 5.5VDC.
- Ghi âm tối đa được 10s (để thay đổi thời gian ghi, thay đổi giá trị R4 - Rosc theo bảng bên dưới)
- Có bộ khuếch đại âm thanh nội bên trong, mạch này có thể phát trực tiếp ra loa công suất nhỏ.
- Microphone tích hợp trên board, nhấn nút và ghi âm rất dễ dàng.
- Tất cả chân của IC được xuất ra ngoài để dễ dàng điều khiển với vi điều khiển.
- Có 3 phím điều khiển trên board REC, PLAYE, PLAYL thuận tiện cho quá trình sử dụng.
- Kích thước: 38 x 42.5mm.

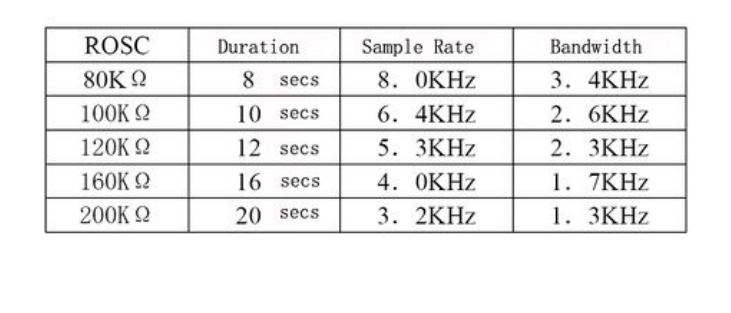

Bảng giá trị R4
Hướng dẫn sử dụng:
1)REC
- Ngõ vào REC được kích hoạt khi chân này được kéo lên mức cao. Chân này phải được giữ ở mức cao trong quá trình ghi âm. Tín hiệu REC được ưu tiên hơn so với tín hiệu PLAYE và PLAYL. Nếu chân REC được kéo lên cao trong quá trình phát lại thì quá trình phát lại sẽ ngừng ngay lập tức và chuyển sang quá trình ghi âm. Quá trình ghi âm chỉ hoàn tất khi chân REC được kéo xuống thấp. Chân REC đã được kéo điện trở nội xuống thấp.
2)PLAYE
- Khi chân này nhận được một xung tín hiệu mức cao thì quá trình phát lại bắt đầu. Đoạn phát lại được tiếp tục cho đến khi kết thúc bộ nhớ của chip cho dù bạn có kéo chân đó xuống mức thấp thì chu kỳ phát vẫn không dừng lại. Chân này đã được kéo điện trở nội xuống thấp.
3)PLAYL
- Khi tín hiệu của chân này chuyển từ thấp sang cao thì quá trình phát lại sẽ bắt đầu. Nó sẽ phát tiếp tục cho đến khi phát hiện được tín hiệu mức thấp ở chân PLAYL, hoặc kết thúc bộ nhớ hoặc tín hiệu cuối cùng củng đoạn ghi âm. Chân này đã được kéo điện trở nội xuống thấp.
Datasheet ISD1820
