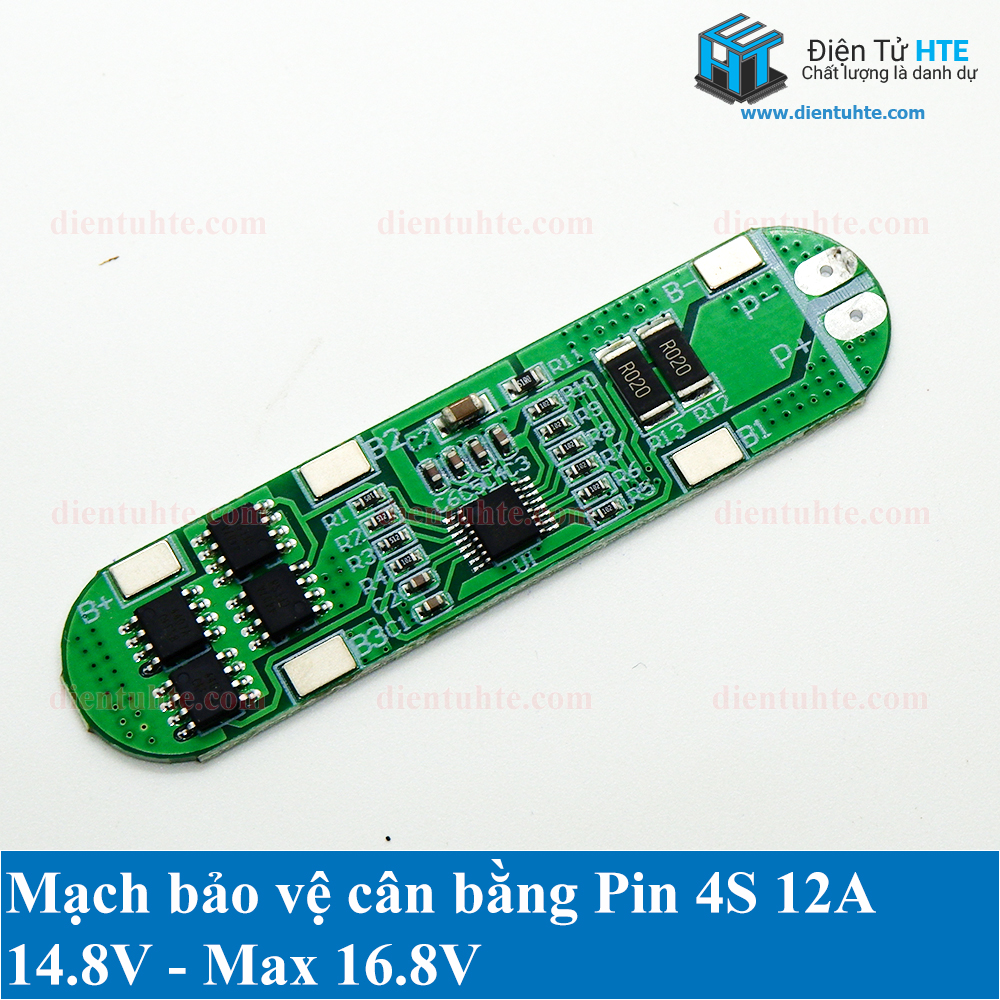

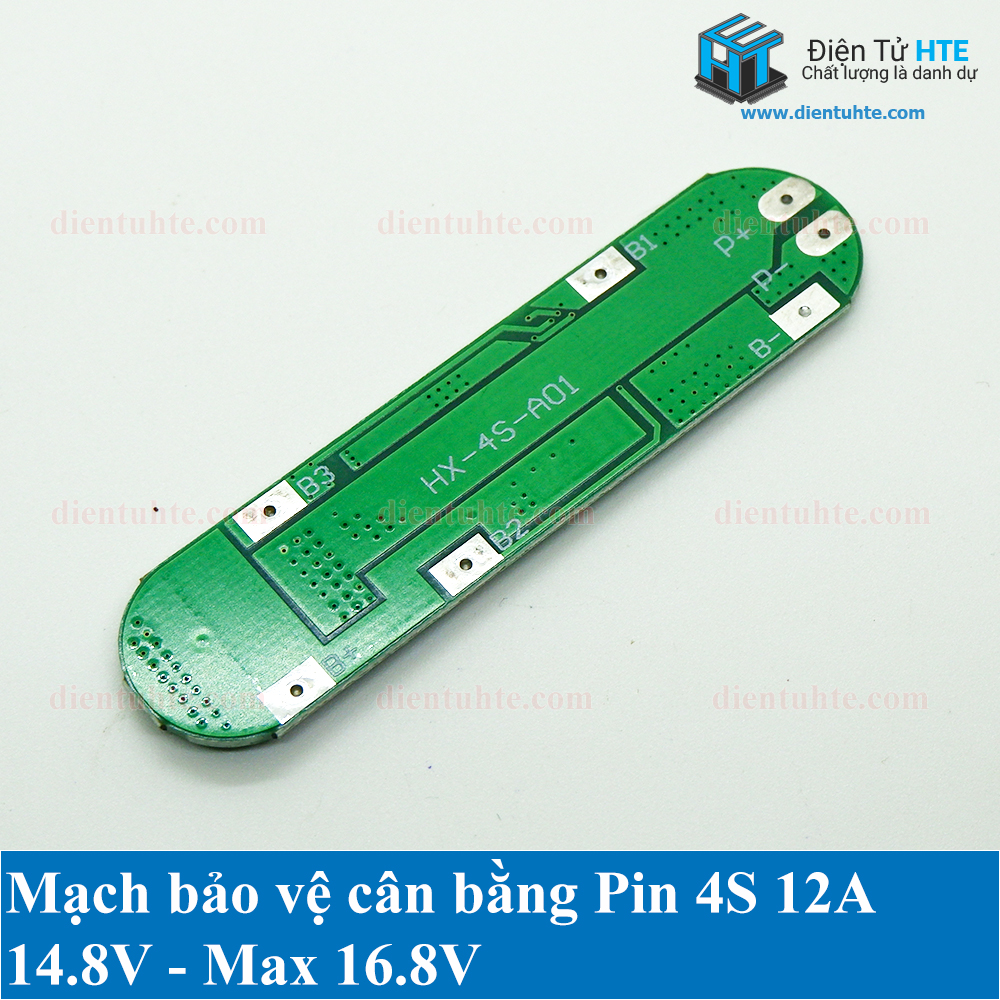

Mạch bảo vệ cân bằng Pin 4S 14.8V - 16.8V 12A HX-4S-A01
Mạch được sử dụng để sạc 4 cell pin 18650, mạch có tính năng sạc riêng rẽ cho từng cell, tự động ngắt khi đầy, bảo vệ chập nguồn, quá áp và dưới áp.
Thông số kỹ thuật
- Model: HX-4S-A01
- Ngưỡng điện áp trên: 4,25-4,35V
- Ngưỡng điện áp dưới: 2,3-3,0V ± 0,05V
- Dòng làm việc: 6 - 8A
- Nhiệt độ làm việc: -40 — + 50 ° C
- Dòng tức thời tối đa: 12A
- Điều kiện lưu trữ: -40– + 80 ° C
- Dòng tĩnh: dưới 30uA
- Điện trở trong: dưới 100mΩ
- Bảo vệ ngắn mạch: có bảo vệ, cần sạc để khôi phục
- Điện áp sạc tối đa: 16.8V-17V
Lưu ý sử dụng:

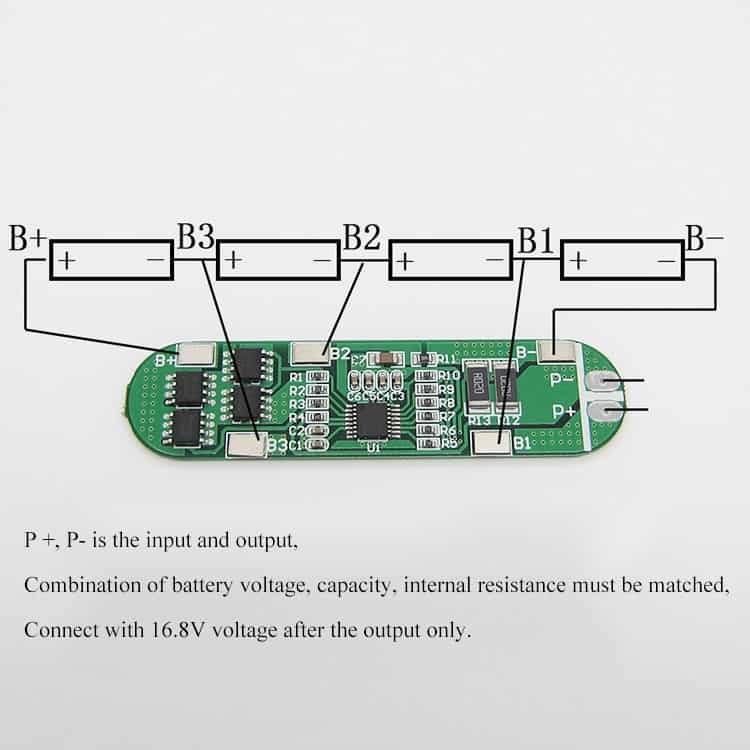

- Theo đúng sơ đồ nối dây 0V (B-), 3.7V (B1), 7.4V (B2), 11.1V (B3), 14.8V (B +), Không được làm ngắn mạch!
- Sau khi nối dây, mạch cần có điện áp kích sạc để có điên áp đầu ra
- Khi kết nối 4 nhóm pin nối tiếp, vui lòng đảm bảo rằng điện áp của từng nhóm pin là như nhau. Nếu chúng có điện khác nhau, hãy tách riêng từng nhóm pin và sử dụng chúng theo chuỗi.
- Trong thử nghiệm phóng điện, pin bị sụt điện áp nhanh là pin kém.
