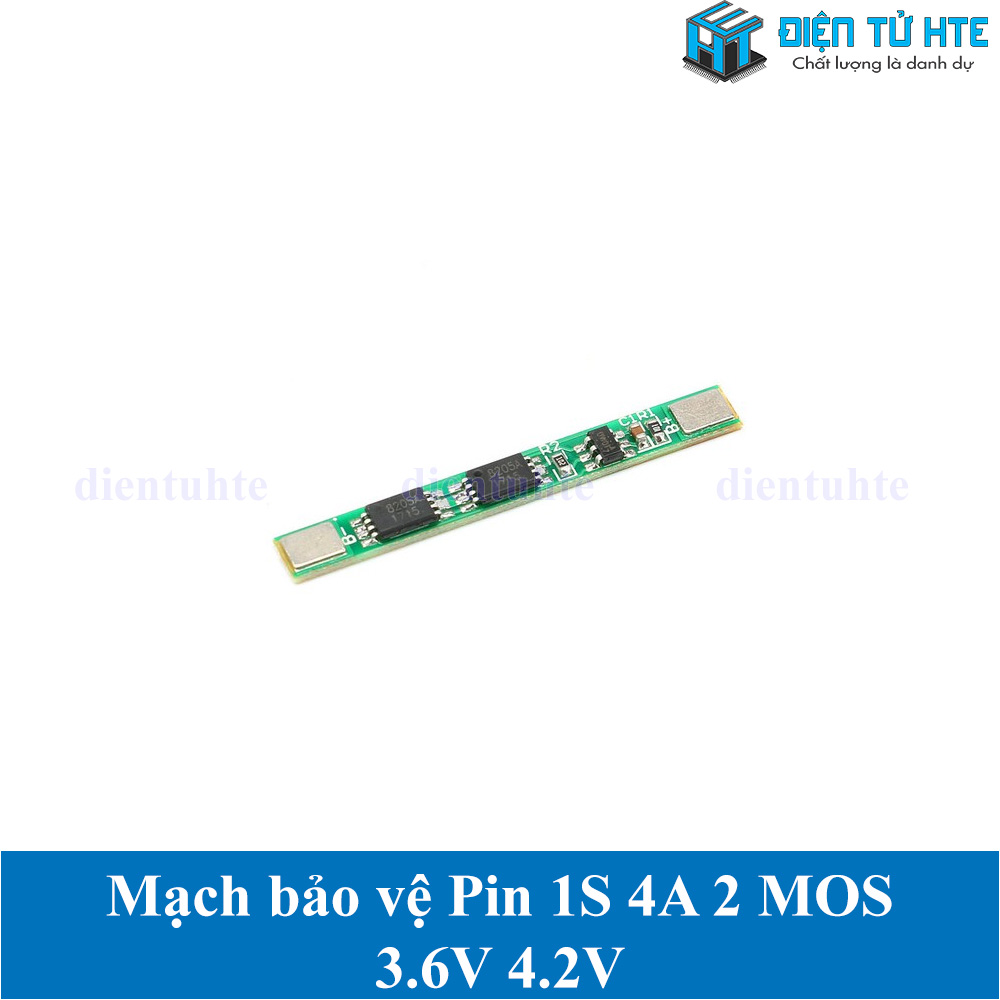

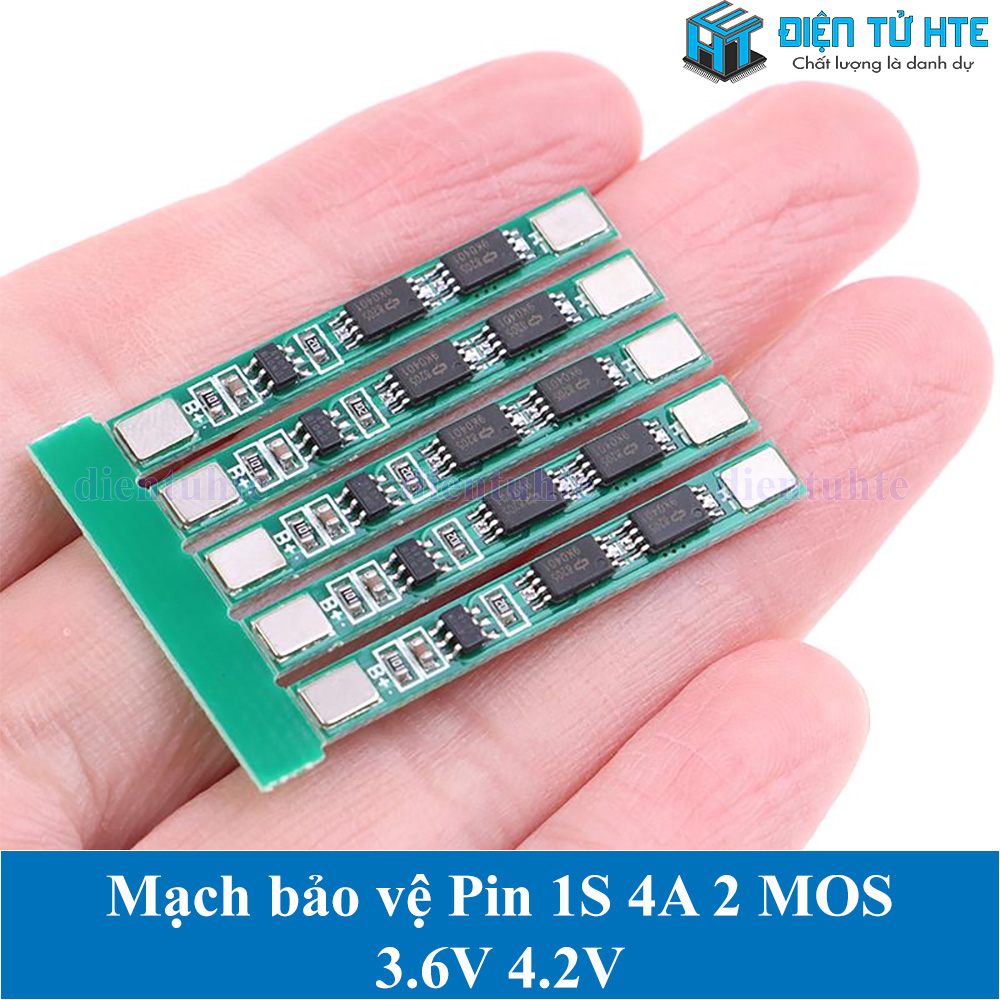

Mạch bảo vệ Pin 1S 4A 2 MOS 3.6V 4.2V
Mạch bảo vệ cell 18650 có chức năng sạc và bảo vệ 1 cell pin 18650. Mạch còn có chức năng tự ngắt khi sạc đầy, bảo vệ ngắn mạch, quá áp.
Thông số kỹ thuật:
- Điện áp phát hiện quá tải: 4,25 ± 0,05V
- Điện áp phát hiện quá xả: 2,5 ± 0,1V
- Dòng điện liên tục giới hạn trên: 4A
- Dòng điện phát hiện quá dòng: 5A
- Điện áp sạc: 4.2V
- Kích thước sản phẩm: 35 * 4 * 2.2MM
- Dòng điện tĩnh : ít hơn 30uA
Kết nối
- B +: Kết nối với cực dương của pin.
- B-: Kết nối cực âm pin.
- P +: Đối với đầu vào đầu ra của cực dương pin
- P-: Đối với đầu vào đầu ra của cực âm pin
