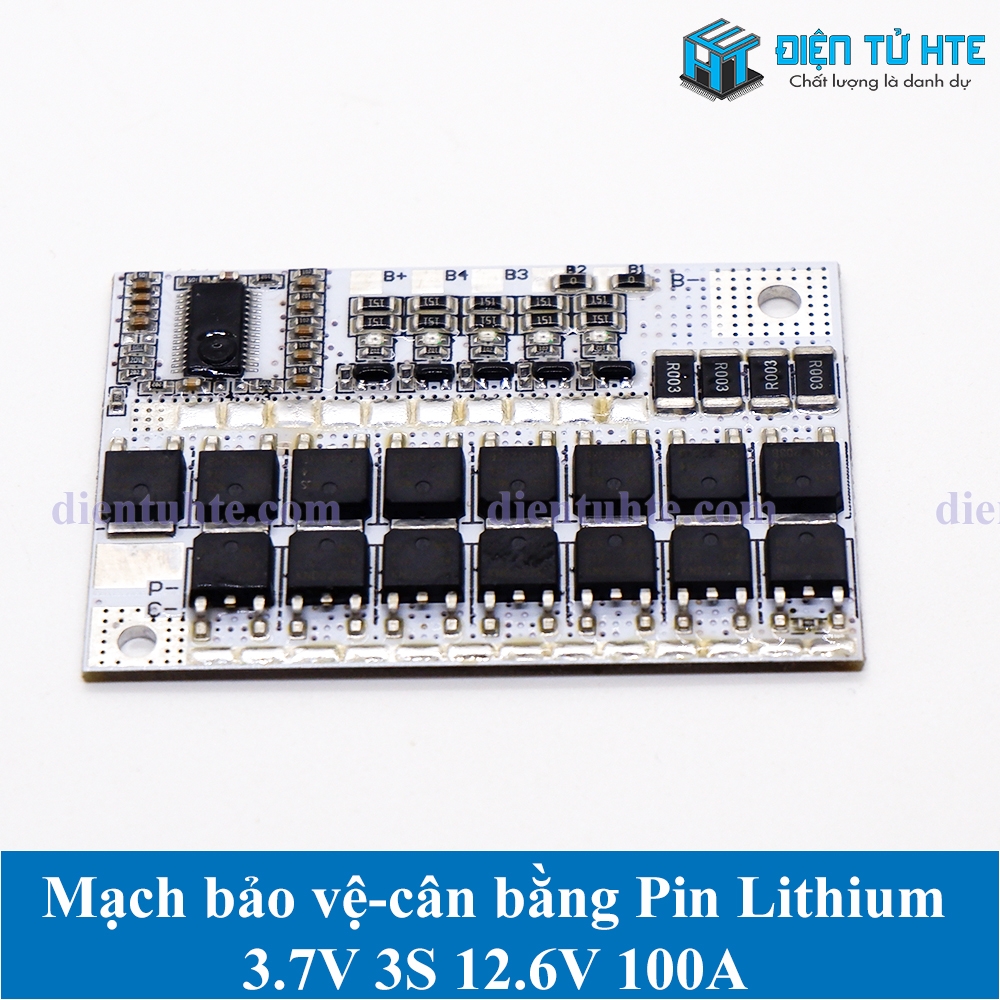

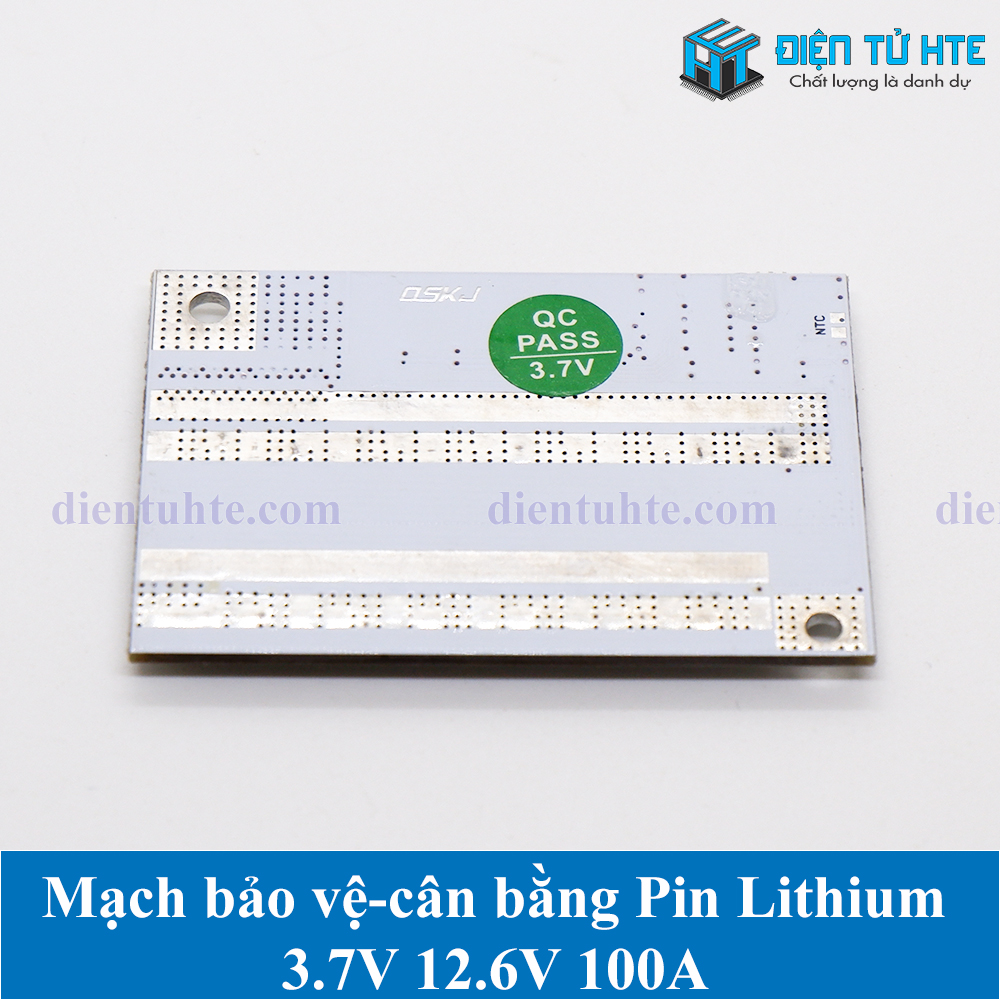

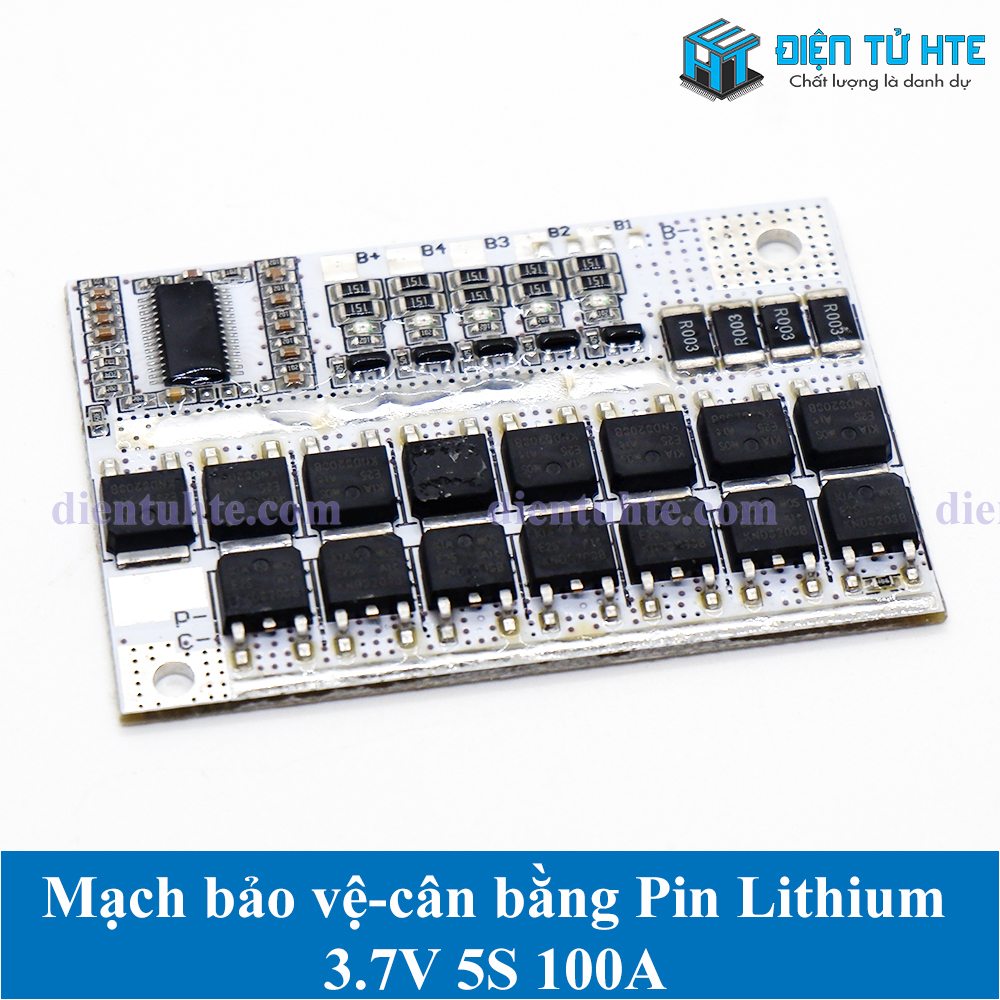

Mạch sạc cân bằng và bảo vệ Pin Lithium 3.7V 3S 4S 5S 100A
Mạch dùng để bảo vệ Các cell Pin Lithium Polymer 3.7V sử dụng trong các thiết bị dùng Pin sạc. Mạch có các phiên bản: 3S, 4S, 5S tương đương với các mức điện áp 12.6V, 16.8V, 21V.
Thông số kỹ thuật:
- Model: QS-B403ABL-50A (3S); QS-B404ABL-50A (4S); QS-B45ABL-50A (5S);
- Bảo vệ dòng xả tối đa: 100A
- Bảo vệ dòng nạp tối đa: 100A
- Thời gian trễ bảo vệ nạp: 1.5-2.5 giây
- Thời gian trễ bảo vệ xả: 0.5-1.5 giây
- Thời gian bảo vệ ngắn mạch: 100-600us
- Điện áp bảo vệ sạc đầy (1 cell): 4.14-4.24V
- Bảo vệ quá áp sạc (1 cell): 4.21-4.29V
- Điện áp khôi phục (1 cell): 2.9-3.1V
- Điện áp bảo vệ xả cạn (1 cell): 2.72-2.88V
- Bảo vệ quá nhiệt: có
Lưu ý:
- Mạch có nhiều phiên bản 3S, 4S, 5S. Xem sơ đồ kết nối Pin phù hợp
- Khi tải lớn hơn 50A, lắp thêm tản nhiệt cho mạch
Sơ đồ:
