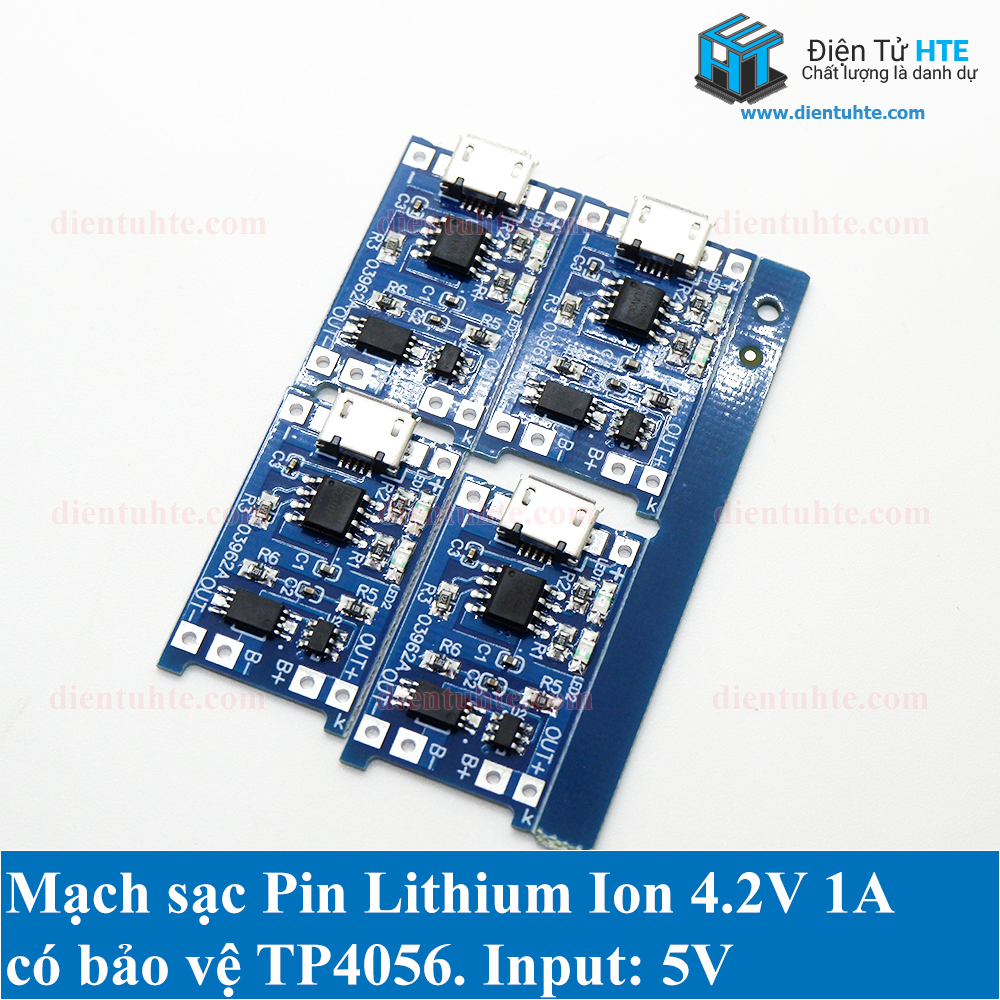

Mạch sạc Pin Lithium Ion 1A 4.2V TP4056 có bảo vệ
Mạch có chức năng bảo vệ hạn chế hiện tượng quá dòng, quá áp, bảo vệ và tăng cao tuổi thọ của Pin.
Thông số kỹ thuật:
- Điện áp vào: 5VDC, cổng USB hoặc pad hàn
- Điện áp cắt sạc: 4.2V ± 1%
- Dòng sạc tối đa: 1000mA (1A)
- Bảo vệ điện áp xả Pin: 2.5V chống làm kiệt Pin
- Bảo vệ quá dòng của Pin: 3A
- Đèn báo sạc màu đỏ, báo đầy màu xanh.

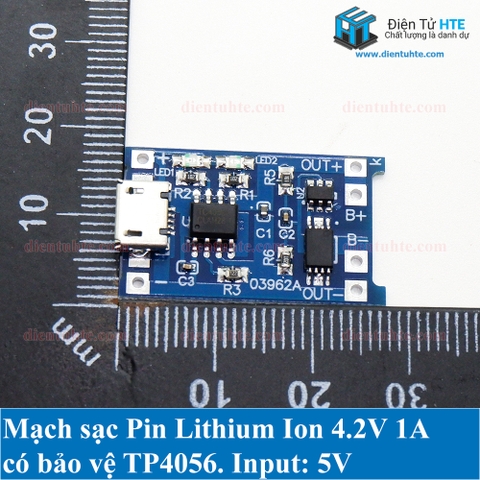

- Kích thước 26x17mm
Lưu ý:
- Khi pin được kết nối lần đầu tiên, có thể không có đầu ra điện áp giữa OUT + và OUT – .Trong trường hợp này, mạch bảo vệ có thể được kích hoạt bằng cách sạc điện áp 5V, và khi pin bị ngắn mạch từ B + B-. Lưu ý rằng bộ sạc phải 1A trở lên, nếu không nó có thể không sạc đúng cách
- Cổng MICRO USB và pad + - bên cạnh ổ cắm USB MICRO là đầu vào nguồn cho 5V. B + là điện cực dương của pin lithium, B – là cực âm của pin lithium. OUT + và OUT- kết nối với tải
- Kết nối pin với B + B-, lắp bộ sạc điện thoại vào ổ cắm USB, đèn đỏ là đang sạc, đèn xanh là đã sạc đầy đầy.
SƠ ĐỒ KẾT NỐI MẠCH SẠC PIN TP4056
