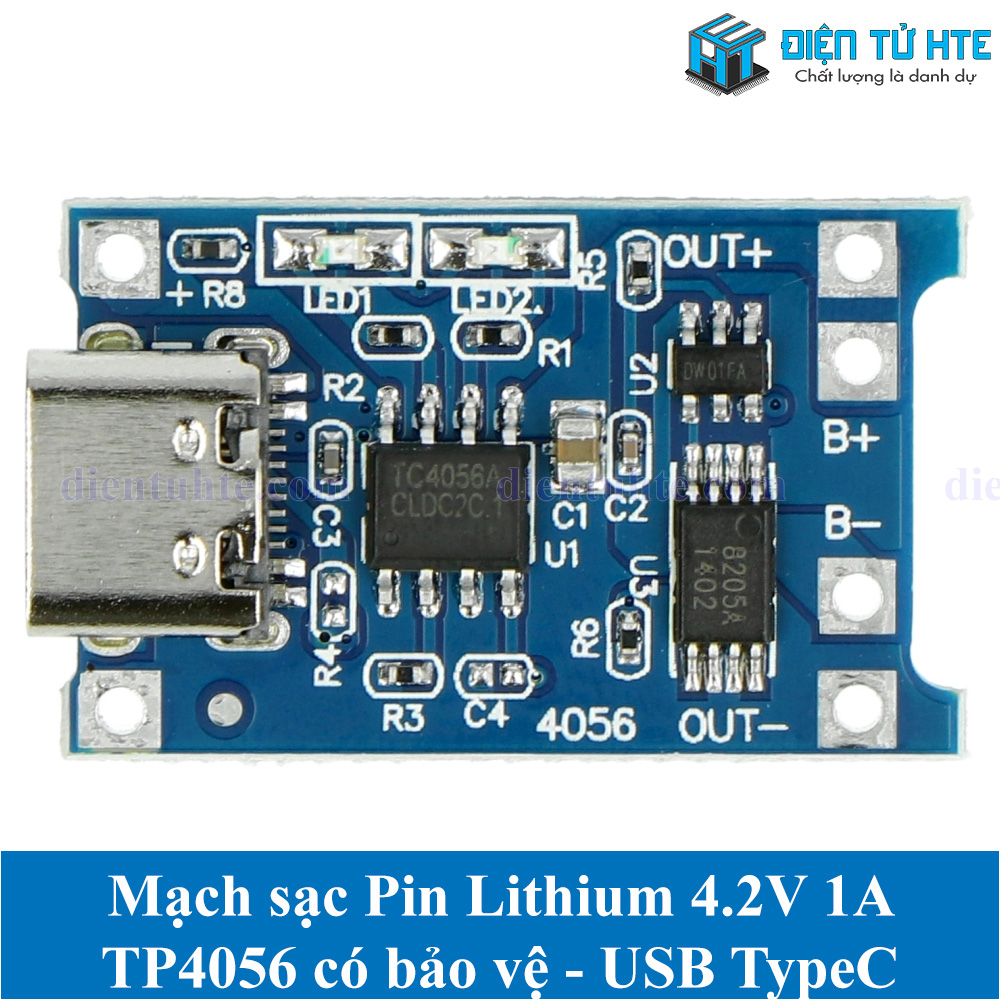

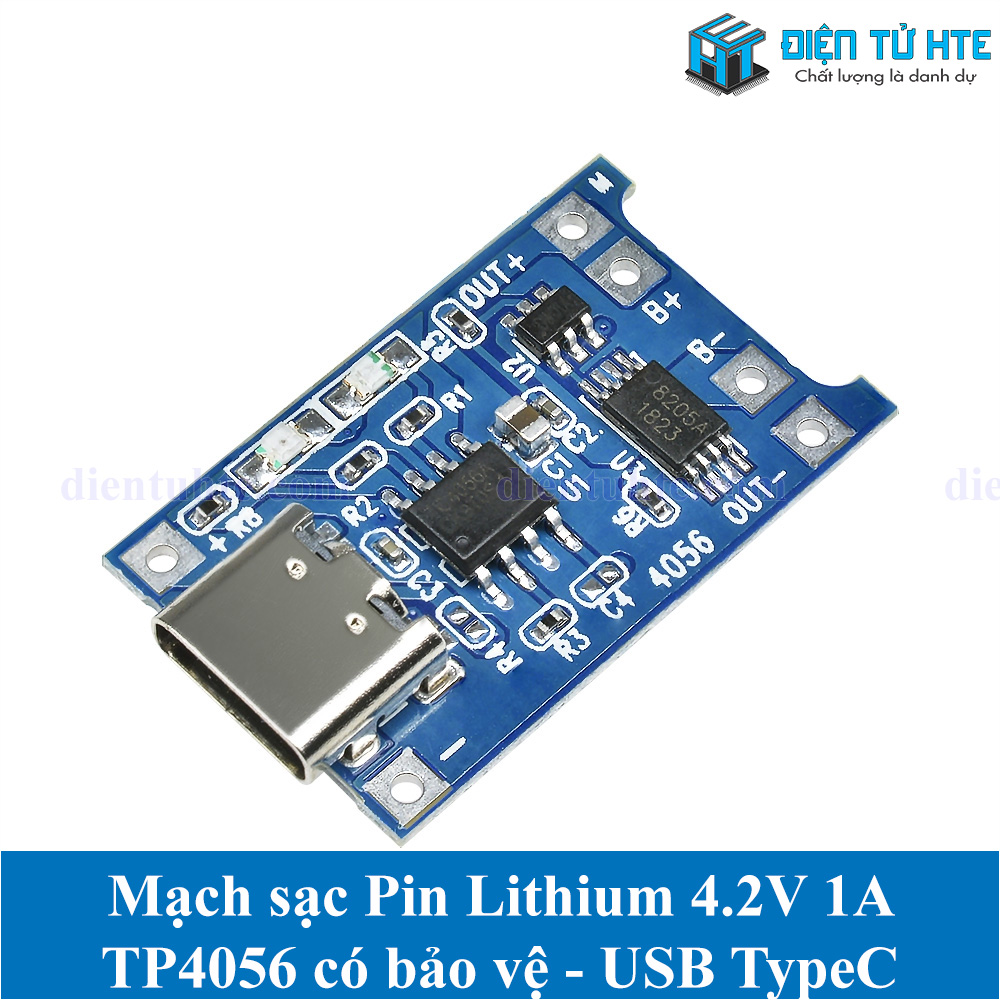

Mạch sạc Pin Lithium Ion 1A 4.2V TP4056 có bảo vệ - TypeC 5V
Mạch có chức năng bảo vệ hạn chế hiện tượng quá dòng, quá áp, bảo vệ và tăng cao tuổi thọ của Pin.
Thông số kỹ thuật:
- Điện áp vào: 5VDC, cổng USB hoặc pad hàn
- Điện áp cắt sạc: 4.2V ± 1%
- Dòng sạc tối đa: 1000mA (1A)
- Bảo vệ điện áp xả Pin: 2.5V chống làm kiệt Pin
- Bảo vệ quá dòng của Pin: 3A
- Đèn báo sạc màu đỏ, báo đầy màu xanh.
- IC sạc: TP4056 hoặc TC4056
- Kích thước 28x17mm
Lưu ý:
- Khi pin được kết nối lần đầu tiên, có thể không có đầu ra điện áp giữa OUT + và OUT – .Trong trường hợp này, mạch bảo vệ có thể được kích hoạt bằng cách sạc điện áp 5V, và khi pin bị ngắn mạch từ B + B-. Lưu ý rằng bộ sạc phải 1A trở lên, nếu không nó có thể không sạc đúng cách
- Cổng MICRO USB và pad + - bên cạnh ổ cắm USB là đầu vào nguồn cho 5V. B + là điện cực dương của pin lithium, B – là cực âm của pin lithium. OUT + và OUT- kết nối với tải
- Kết nối pin với B + B-, lắp bộ sạc điện thoại vào ổ cắm USB, đèn đỏ là đang sạc, đèn xanh là đã sạc đầy đầy.

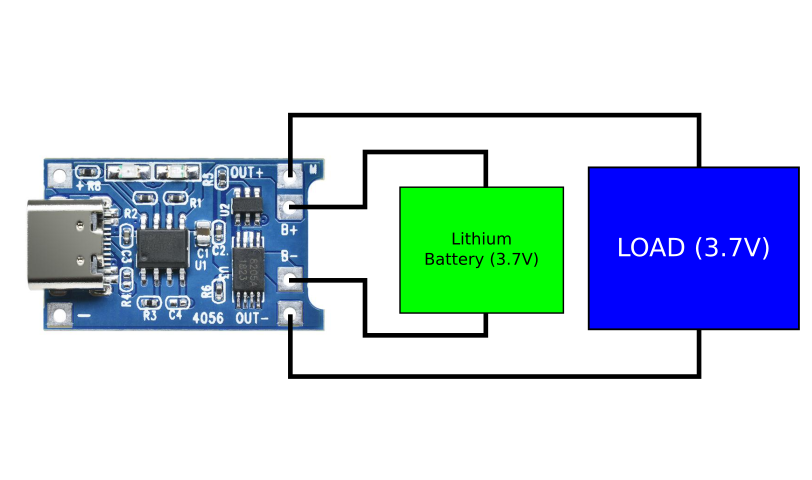

SƠ ĐỒ KẾT NỐI MẠCH SẠC PIN TP4056
![](//bizweb.dktcdn.net/100/337/937/files/screenshot-2022-07-04-153811.png?v=1656924010065)
